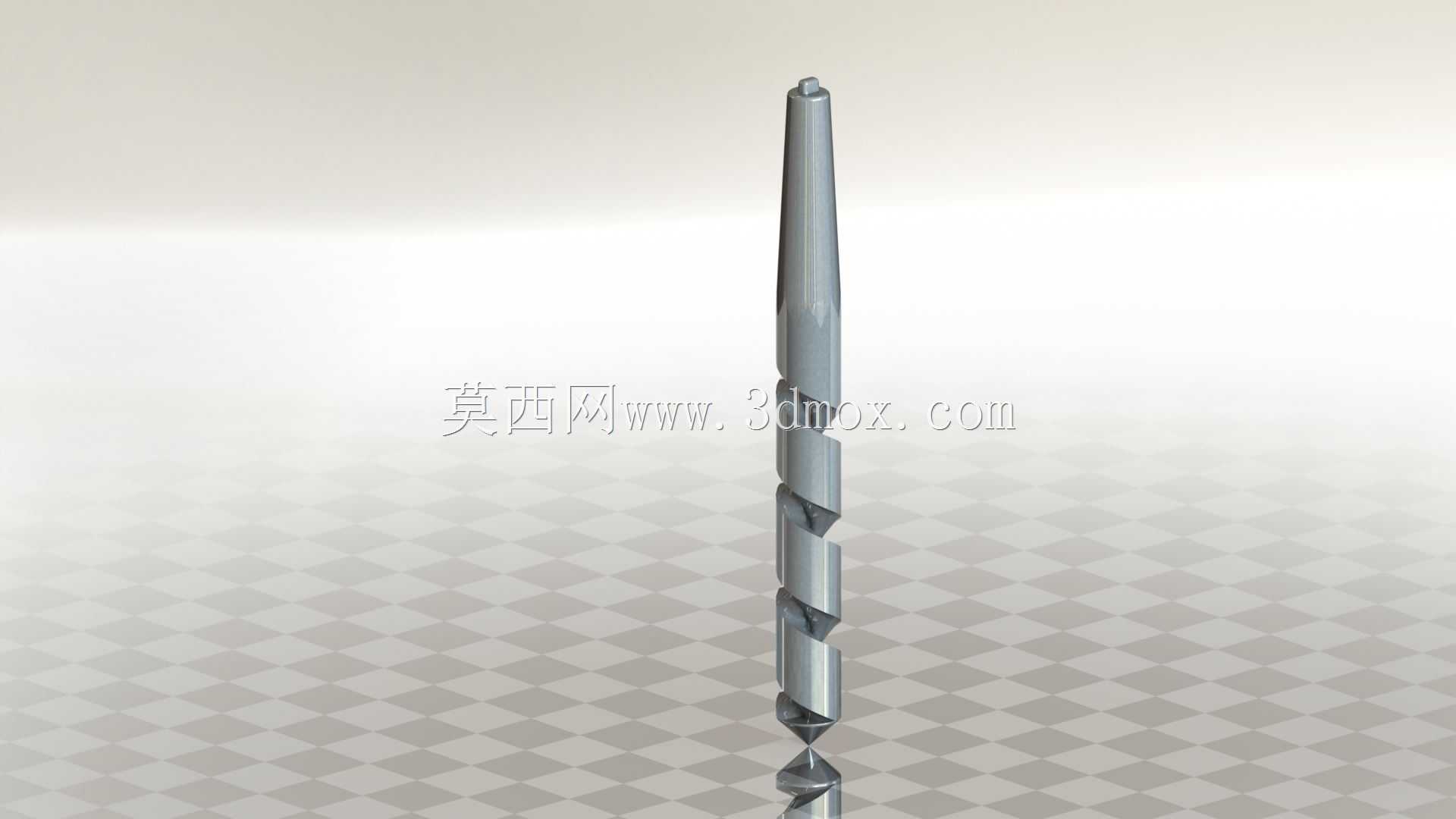

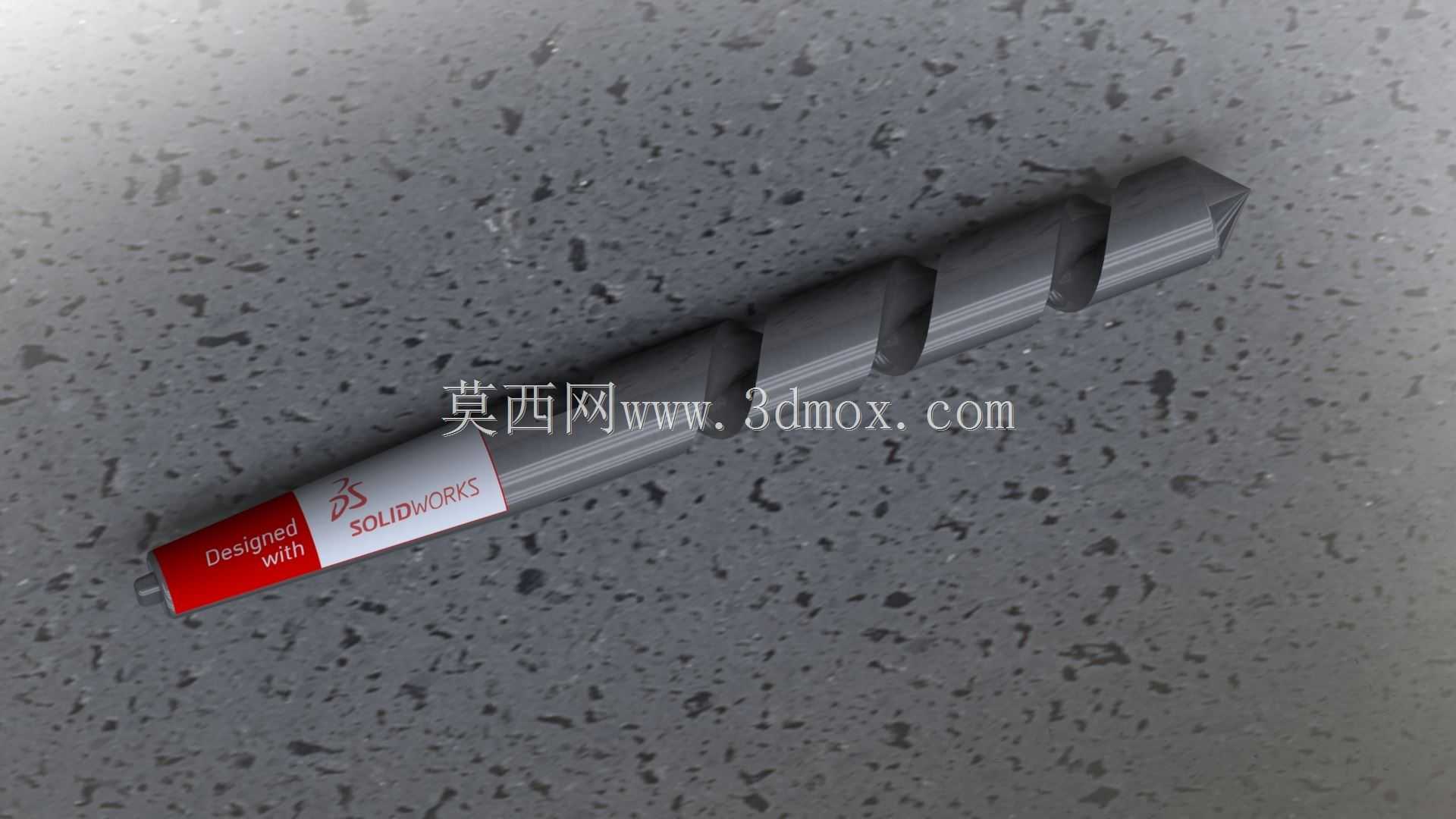

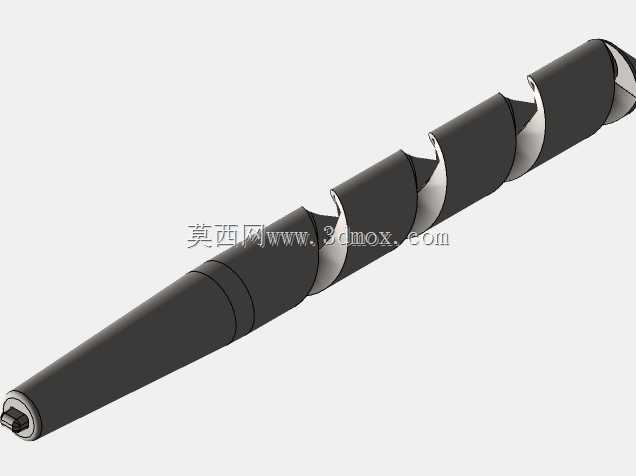

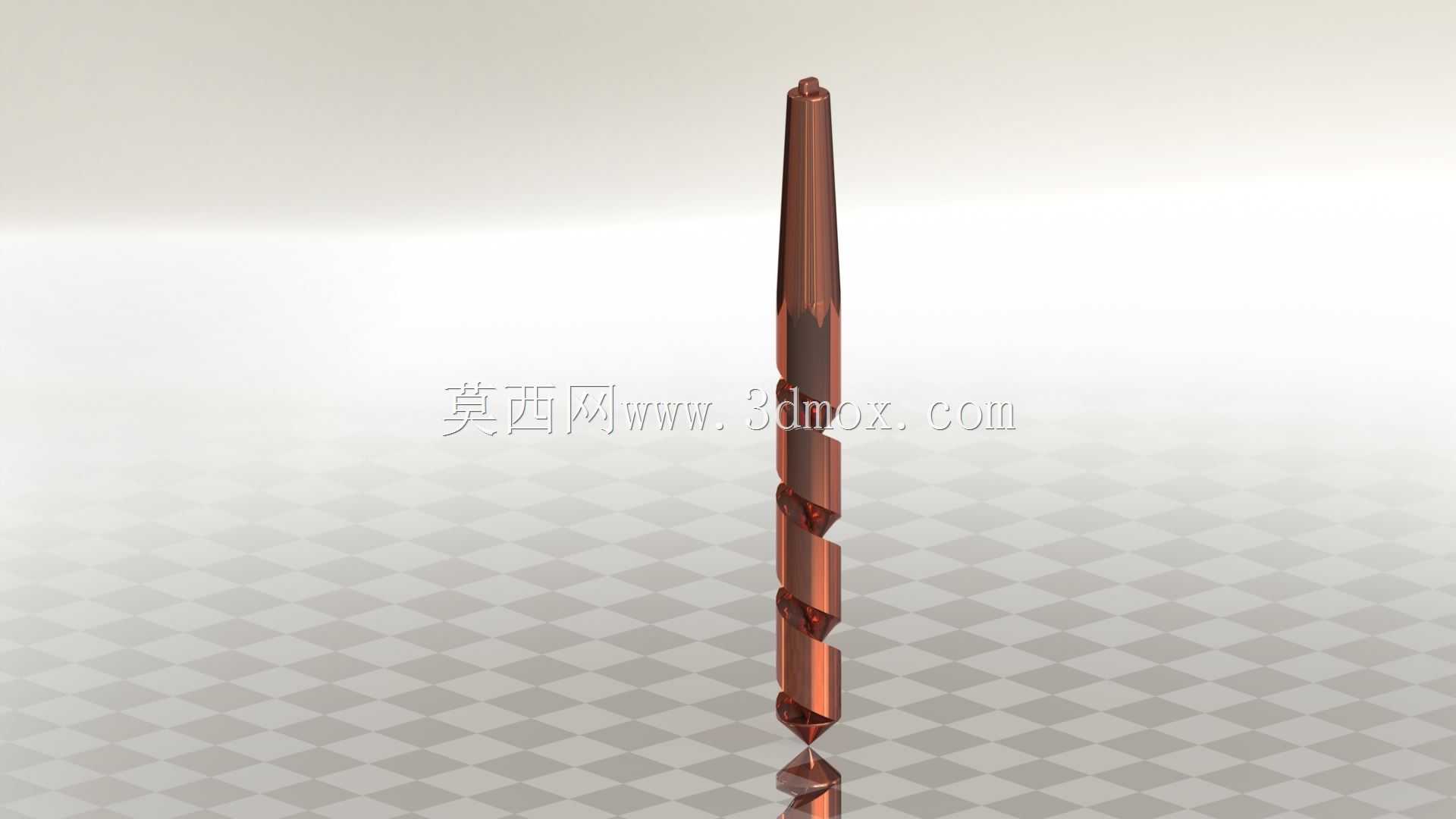

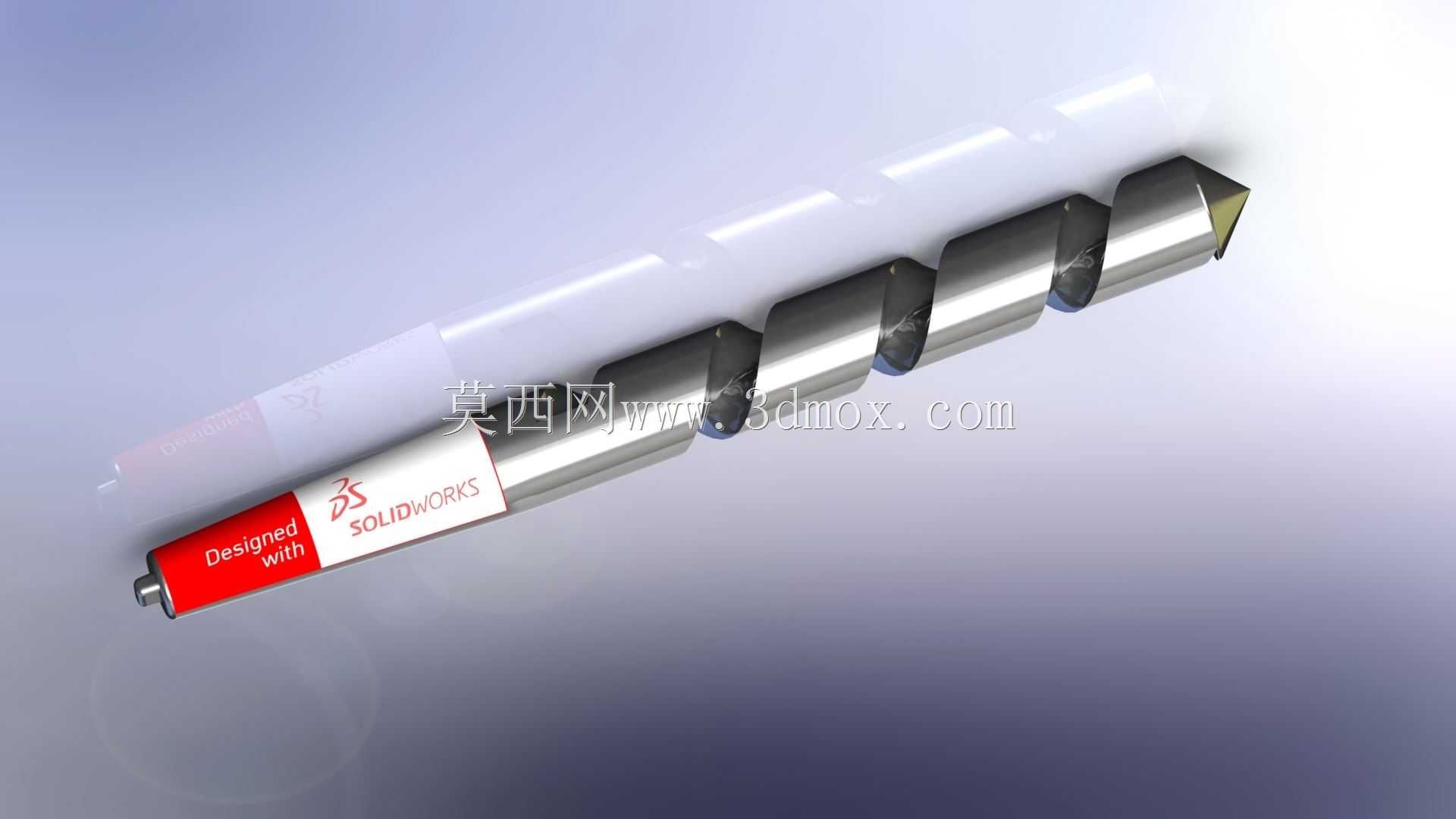

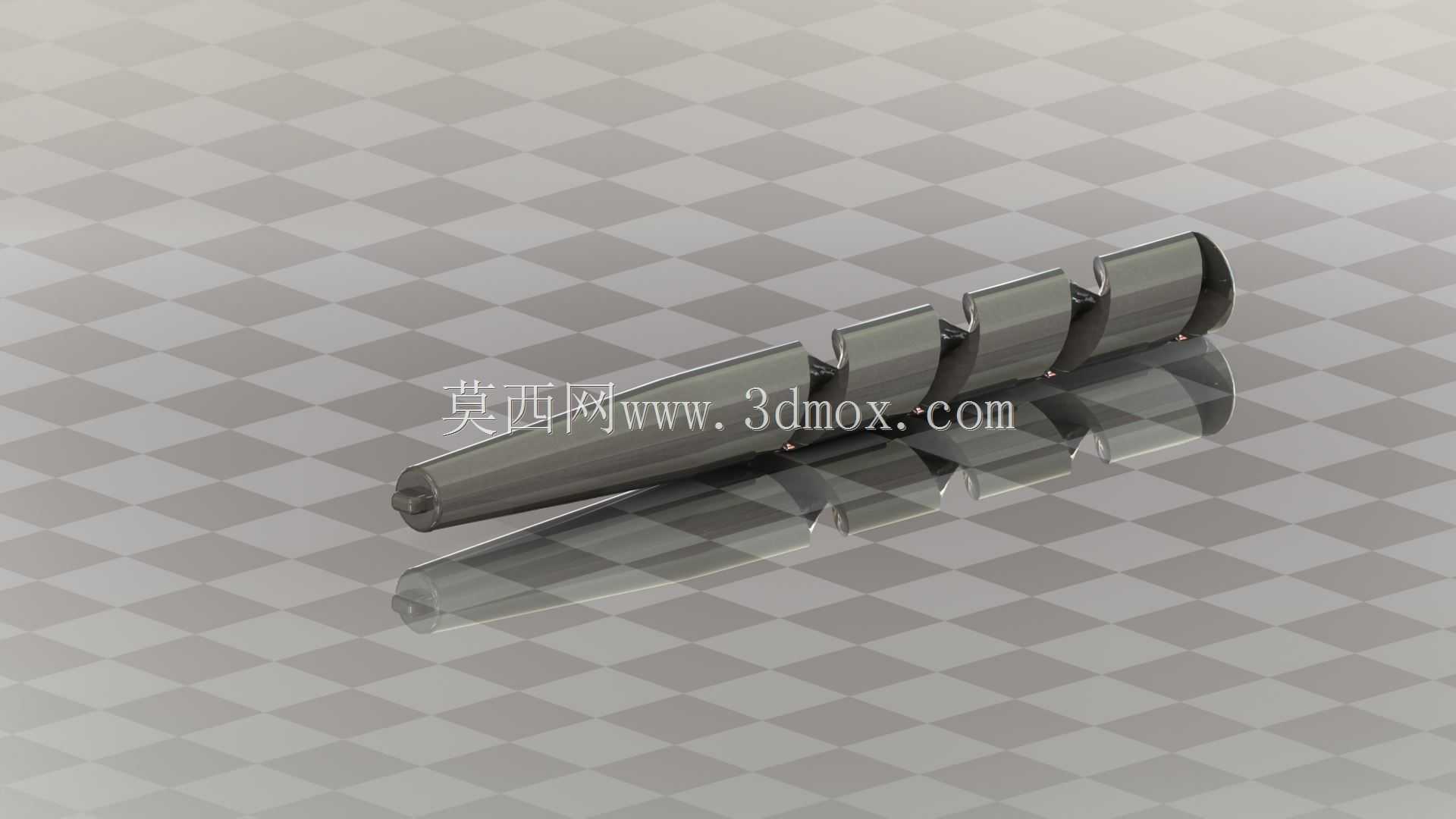

标准麻花钻切削刀具三维结构设计

　　在金属切削加工领域，孔加工是占比极高的工序类型，涵盖从普通碳钢、合金钢到有色金属、非金属复合材料的各类工件钻孔作业，麻花钻作为孔加工最常用的切削刀具，其结构合理性直接决定钻孔精度、排屑效率与刀具使用寿命。本次设计的麻花钻结构，完全遵循实际金属切削工况的使用需求，从切削刃几何参数、排屑槽螺旋角度、柄部装夹结构多维度完成参数化建模，可直接用于刀具结构验证、加工工艺模拟以及配套工装的适配设计。

　　从实际应用场景来看，该类钻头可适配台式钻床、立式钻床、摇臂钻床以及加工中心等多类机加工设备，既能够完成普通工件的通孔、盲孔钻削作业，也可配合后续扩孔、铰孔工序完成高精度孔的预加工，在通用机械制造、汽车零部件加工、五金构件生产、模具加工等场景中都有极高的使用频次。设计过程中首先明确了刀具的功能边界：针对常规金属材料的干式或湿式切削场景，切削部分采用双主切削刃对称结构，横刃修磨参数符合通用钻削的受力要求，可有效降低钻削进给力，避免钻孔初期的位置偏移问题；排屑槽采用等螺旋角设计，螺旋升角匹配常规钢材切削的排屑需求，可保证钻削过程中铁屑沿槽体顺畅排出，避免切屑堵塞在孔内造成孔壁划伤或是刀具崩损。

　　外形尺寸与安装边界方面，模型严格遵循直柄麻花钻的标准装夹尺寸，圆柱直柄的直径公差满足钻夹头的装夹精度要求，柄部与切削部分的同轴度公差控制在机加工装夹允许的范围内，可直接适配标准规格的扳手钻夹头、快换钻套等装夹配件，无需额外定制转接工装。切削部分的刃带结构设计保留了标准钻头的导向棱带，钻削过程中棱带与已加工孔壁接触可起到导向作用，减少钻孔过程中的轴线偏斜，保证孔的位置精度与直线度；钻尖部分的顶角参数采用通用加工的常用角度，可兼顾刀具锋利度与刃口强度，避免硬材质切削时出现刃口崩缺问题。

　　设计思路上完全摒弃了非标准的异形结构，所有几何参数均参考实际量产刀具的成熟结构，建模过程中对螺旋槽的曲面做了连续顺滑处理，不存在曲面褶皱、尖角等不符合实际加工工艺的结构，可直接导入CAM软件生成刀具的数控磨削加工程序，也可用于钻削过程的有限元受力仿真，模拟不同切削参数下的刀具受力、发热情况，为切削参数优化提供直观的三维模型支撑。从结构细节来看，钻头的刃口过渡区域做了合理的圆角处理，还原了实际刀具刃磨后的自然过渡形态，没有出现三维建模中常见的锐边尖角问题，排屑槽的槽深从钻尖向柄部方向均匀过渡，既保证了排屑空间充足，也兼顾了刀体的整体结构强度，避免钻削过程中因槽深过大导致刀体刚性不足、出现振刀甚至断刀的问题。

　　在设备适配层面，该模型可直接用于钻削工装的干涉检查，比如设计钻床夹具、多轴钻排布局时，可导入该模型验证钻头与夹具、工件之间的安全距离，避免实际加工中出现碰撞问题；也可用于刀具管理系统的三维可视化展示，帮助车间操作人员快速识别刀具规格，完成刀具的领用与适配。不同于仅做外观展示的概念模型，该结构完整还原了麻花钻从切削端到装夹端的所有功能结构，包括柄部的装夹定位面、切削部分的后角面、横刃结构以及排屑槽的完整曲面，所有结构之间的连接关系均符合实际刀具的加工工艺逻辑，不存在违背制造可行性的设计缺陷，可直接用于教学演示、结构分析以及工艺模拟等多个专业场景。
