立式铰接式机械限位支撑组件结构

　　在自动化生产线的工位定位、小型工装夹具的姿态保持、检测设备的探头支撑场景里，这类带铰接转动副的立式支撑构件是很常见的功能件，很多一线结构工程师在做非标设备改型时，经常会碰到需要在窄安装空间里实现固定支撑+小角度转动调节的需求，这个构件的结构逻辑刚好适配这类场景。从实际使用层面看，它的核心作用是给需要小范围角度调整的功能部件提供稳定的安装基座，同时通过自身的框架式结构限制转动副的极限摆角，避免配套部件超程碰撞，常见的应用场景包括流水线侧装的检测传感器支架、小型工装的压头导向支撑、实验设备的样品夹持定位架，不需要额外加装外置限位块，靠自身结构就能完成行程约束。

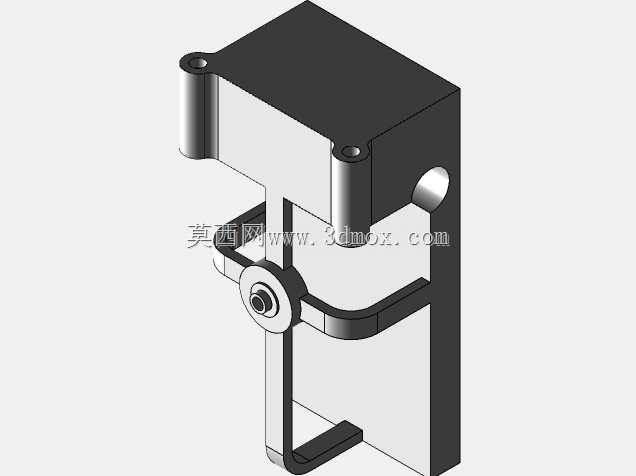

　　设计思路上，整体采用立式框架式布局，主体承载部分做了等厚薄壁加侧边加强筋的结构，没有用整块实体料，在保证整体刚性的前提下尽可能降低构件自重，适合安装在对负载重量有要求的移动工位或者轻型台架上。顶部的两个同轴安装孔是主固定接口，孔位做了沉台设计，安装时内六角螺栓的头部可以完全沉入沉台内，不会突出构件表面，避免和周边移动部件产生刮擦，这个细节在紧凑安装空间里非常实用，很多新手做设计时容易忽略沉台，最后装配时才发现螺栓头干涉，不得不临时返工修配。侧面的横向凸台孔是辅助定位接口，当需要把构件侧装在垂直立面时，可以用这个孔做辅助销定位，分担主安装螺栓的剪切载荷，提升长期使用下的连接可靠性，尤其是在有小幅振动的工位上，单靠螺栓连接容易出现松动移位，加定位销后能大幅降低维护频次。

　　中部的铰接转动副是整个构件的核心功能区，转动轴采用台阶式设计，轴端自带挡边结构，不需要额外加装轴用挡圈就能限制铰接件的轴向窜动，装配时直接把配套的转动臂套入轴位，再用端盖锁紧即可，装配工序比常规带挡圈的铰接结构少两步，适合批量装配的生产线场景。铰接位的周边做了U型限位槽，槽的两个端面就是转动极限位置，根据配套部件的摆角需求，调整U型槽的开口角度就能直接设定转动行程，不需要额外计算限位块的安装位置，设计时只需要根据实际需要的摆角核算槽的弧长即可，容错率很高。下部的横向凸块是行程抵接位，当铰接臂转到下极限位置时，臂体下端会和这个凸块贴合，避免铰接臂直接撞击框架主体，分散接触应力，长期使用也不会出现框架变形的问题。

　　安装边界方面，整体外轮廓呈窄长立式形态，宽度方向尺寸控制得比较紧凑，适合在设备侧方的窄空间里安装，主安装孔的孔距按照常规工业铝型材的槽距标准设计，可以直接装在20系列或者30系列的铝型材机架上，不需要额外做转接板。转动副的轴心到主安装面的距离经过核算，配套安装的转动臂在全行程摆动时，最远点不会超出构件主体的宽度范围，不会和相邻安装的其他构件产生运动干涉，做整机组装时不需要给这个构件预留额外的避让空间。构件的所有棱边都做了小倒角处理，没有尖锐的毛刺边，装配调试时不会划伤操作人员的手套或者手部，也避免了应力集中导致的棱边开裂问题，在有小幅振动的工况下，倒角处理的结构比直角棱边的抗疲劳强度高不少。

　　从实际选型适配的角度看，这个构件的承载能力适合搭载重量在5kg以内的功能部件，比如小型光电传感器、轻量型气动压头、样品夹持治具这类负载，如果需要搭载更重的部件，可以在框架内侧加装加强筋，或者把薄壁部分的厚度做小幅提升，不需要改动整体的安装接口和铰接结构，改型成本很低。铰接位的轴孔配合公差按照H7/g6的间隙配合设计，转动时没有明显的旷量，同时不会出现卡滞问题，不需要频繁加注润滑脂，日常维护只需要定期清理铰接位的灰尘和切屑即可，适合在一般工业车间的环境下长期使用，没有特殊的密封或者防护要求，适配绝大多数普通工业场景的使用需求。
