带安装支座的重载定向牵引滚轮组件

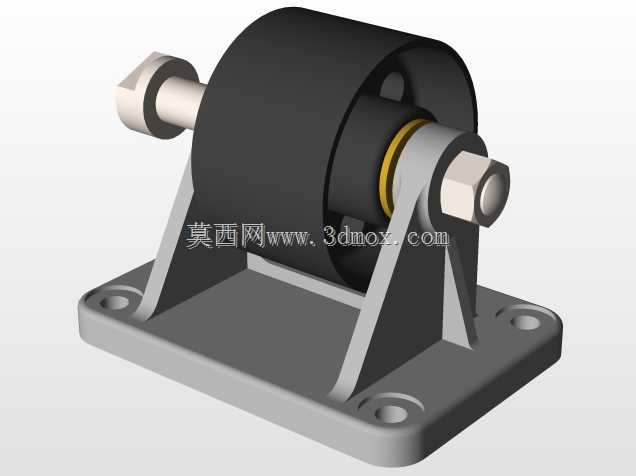

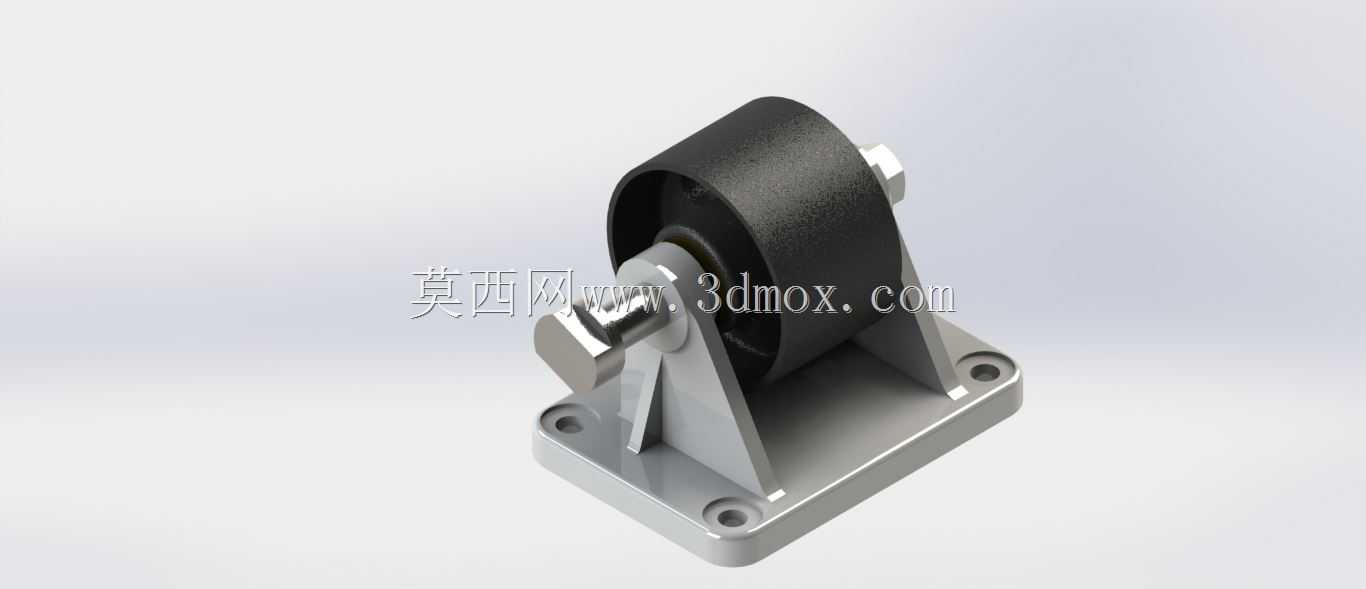

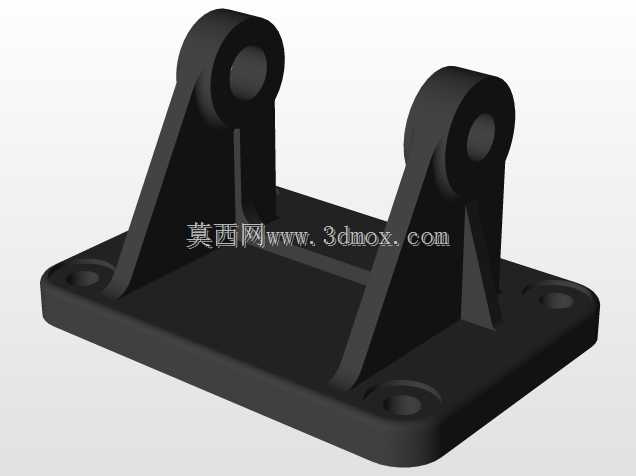

　　这款牵引组件的核心功能是为设备提供定向的滚动支撑与牵引导向，在各类轻型输送线、工装移载台、小型设备移动工位、物料周转架等场景中应用广泛，区别于普通万向脚轮，它采用固定朝向的安装结构，不存在转向回转间隙，在需要直线牵引、定向位移的工位上能提供更稳定的支撑表现，不会出现行进偏摆、转向卡滞的问题。从结构设计来看，组件采用一体化折弯成型的金属支座作为承载基体，支座底部设计为方形安装法兰，四个角位预留沉头安装孔，安装时可通过螺栓直接固定在设备底部的安装基准面上，沉孔结构能保证螺栓头完全埋入法兰平面，不会突出底面影响安装贴合度，也避免螺栓头与地面或安装基面产生刮擦。支座的两个立板为对称式三角加强结构，立板与底部法兰之间通过折弯圆弧过渡，

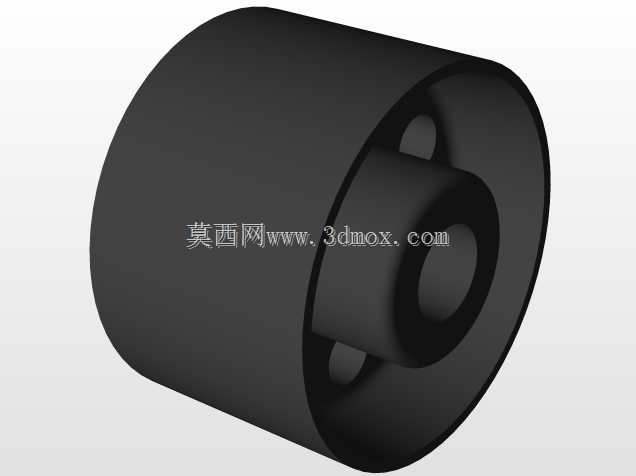

　　没有额外的焊接接缝，既减少了焊接变形带来的形位公差问题，也提升了立板的抗侧向载荷能力，在承受偏载冲击时，三角加强筋能有效分散应力，避免立板出现外张变形。滚轮部分采用实心圆柱结构，轮面为宽面设计，相比窄轮能提供更大的接触面积，降低单位面积的接触压强，在普通环氧地坪、钢板基面、复合地板等常见工业地面上滚动时，不会压伤基面，同时宽轮结构也能更好地适应地面存在的微小不平整，减少滚动过程中的颠簸震动。滚轮与转轴之间采用间隙配合，转轴穿过两侧立板的同轴孔位，端部采用六角防转结构固定，转轴与立板孔位之间为过盈压装配合，保证转轴不会随滚轮转动出现松脱，滚轮可绕转轴灵活转动，转动阻尼均匀，不存在卡滞点。在实际选型应用时，需要注意该组件的安装边界：

　　底部法兰的安装孔位间距为固定值，设计设备安装基面时需要对应预留匹配的孔位，避免出现安装错位；组件的整体安装高度为固定值，在设计设备底部离地间隙时需要将该高度纳入计算，保证设备安装后离地高度符合设计要求，不会出现底部剐蹭地面的问题。该组件的滚轮宽度决定了它的承载能力，在额定载荷范围内使用时，滚轮的形变量在可控范围内，不会出现永久变形，若超出额定载荷使用，容易出现转轴弯曲、立板变形、轮面压溃的问题。在牵引工况下使用时，牵引力的作用方向最好与滚轮的滚动方向保持平行，避免侧向受力，侧向力过大时会加速滚轮与转轴的磨损，也会导致立板承受额外的弯矩，缩短组件的使用寿命。日常维护时，只需要定期清理滚轮与支座缝隙间的杂物，避免铁屑、

　　硬质颗粒卡入滚轮与立板的间隙中，就可以保证滚轮转动顺畅，不需要额外添加润滑脂，滚轮本身采用自润滑耐磨材质，在常规工况下长期使用也不会出现过度磨损的问题。这类定向牵引滚轮组件相比万向脚轮，在直线移载场景下的滚动阻力更小，定向精度更高，非常适合用在需要沿固定轨道或固定路径移动的工装设备上，比如生产线旁的物料周转小车、工位间的移载工装、小型设备的移位支撑等场景，能提供稳定可靠的滚动支撑表现。设计建模时，需要重点保证两侧立板轴孔的同轴度，若同轴度偏差过大，会导致滚轮转动卡滞，阻尼不均匀，严重时甚至会出现滚轮无法转动的问题；底部法兰的安装面需要保证平面度，若安装面翘曲，固定到设备基面后会导致支座变形，进一步影响轴孔的同轴度，影响滚轮的正常转动。滚轮的端面与立板内侧之间需要预留合理的间隙，间隙过小容易因加工误差或温度变化出现卡滞，间隙过大则会导致滚轮在转动时出现轴向窜动，产生不必要的噪音和磨损。
