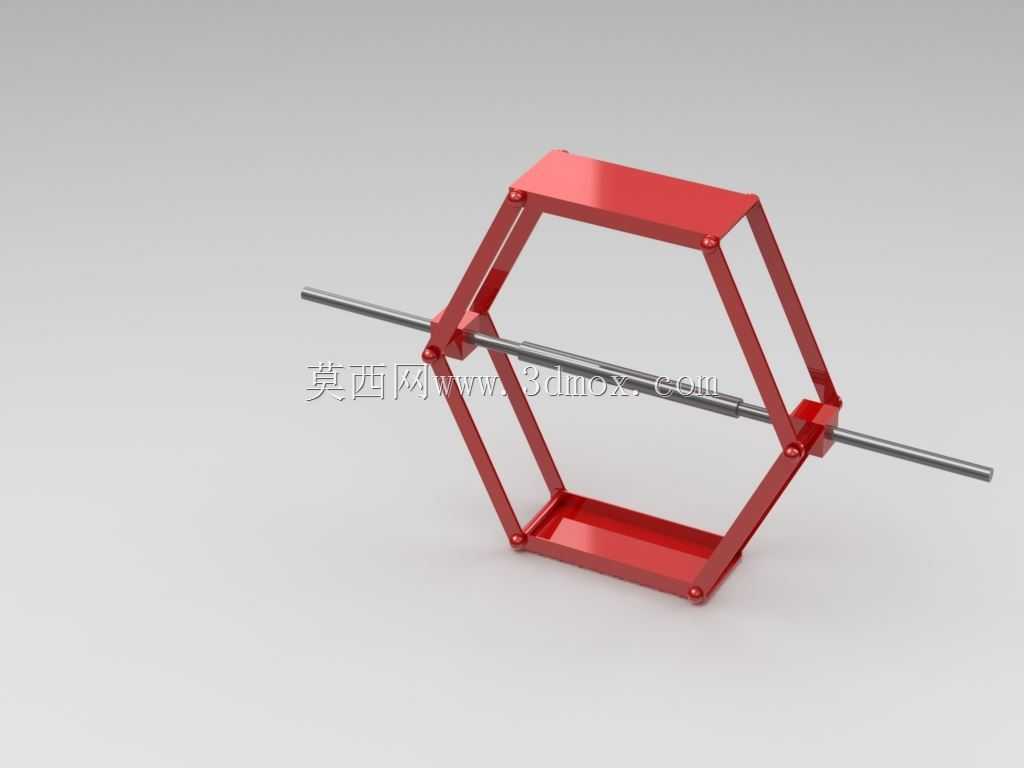

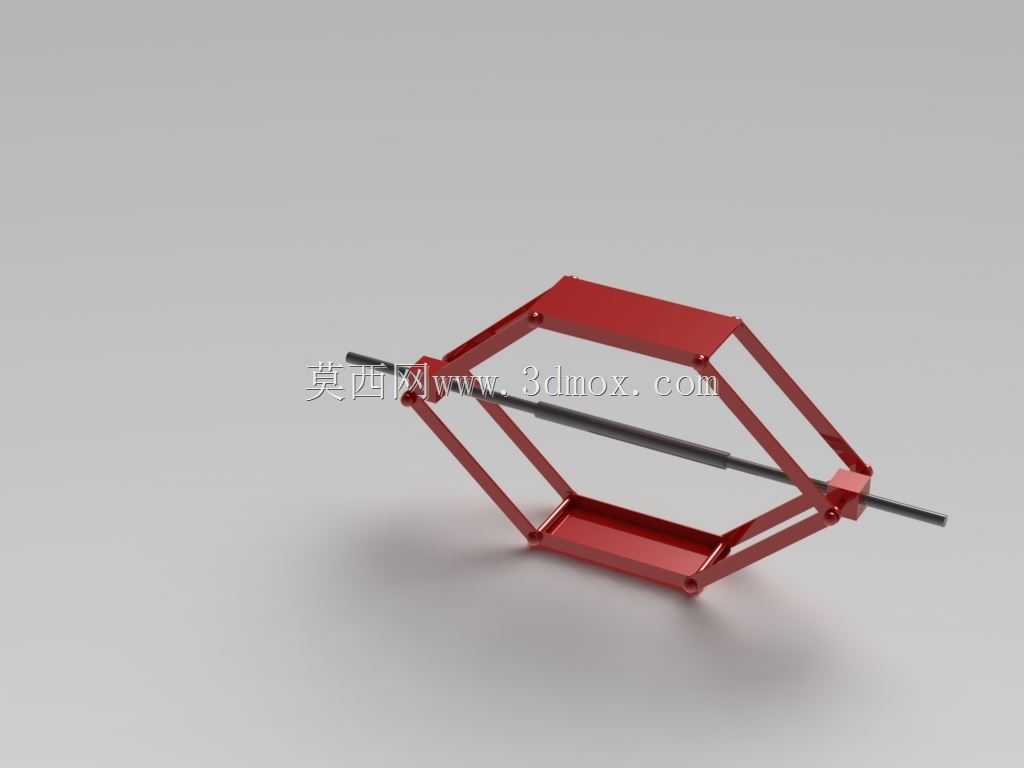

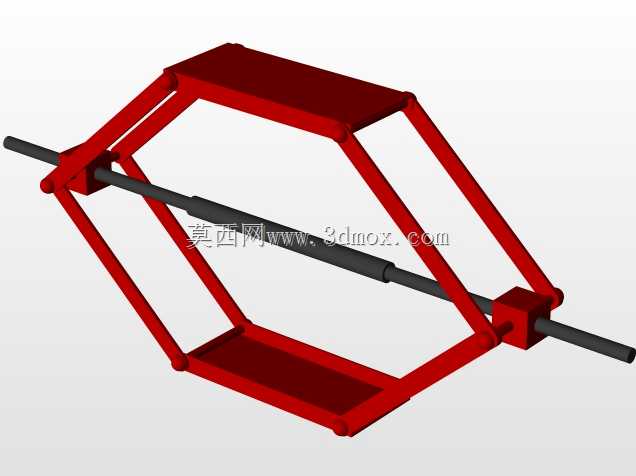

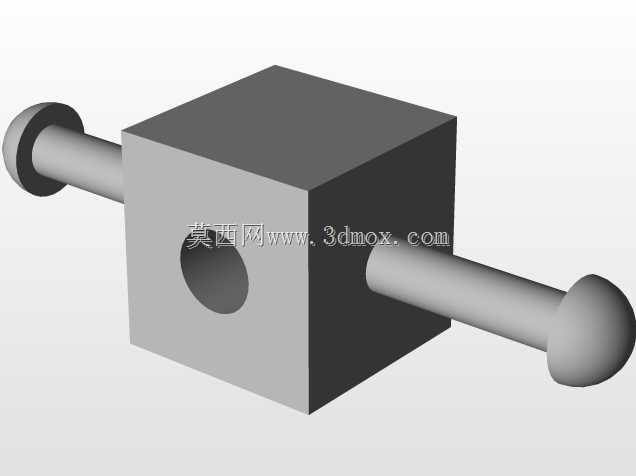

剪式伸缩传动连杆机构三维结构

　　该剪式连杆构件常应用在需要直线往复伸缩、等距同步展开的机械作业场景中，比如小型升降作业平台的支撑臂段、自动化产线上的间距调节推料机构、工装夹具的同步张合组件，甚至部分检测设备的探头伸缩进给结构里，都能见到这类结构的变体。区别于普通单臂直推结构，这种剪式连杆的核心优势在于伸缩过程中两端支撑面始终保持平行，不会出现偏摆错位，传动过程中受力均匀分散到每一组铰接点上，不会出现单点应力集中导致的结构变形。从结构设计逻辑来看，整个构件采用对称式双片剪叉臂布局，两组完全相同的多边形剪臂通过中间的穿装光杆串联，每处铰接位置都采用销轴式转动配合，剪臂两端的连接座做了加厚处理，用来承担伸缩过程中传递的推拉力。中间的贯穿光杆既是两组剪臂的转动铰接轴，

　　也是整个机构伸缩时的导向基准，光杆表面做了光滑处理，减少剪臂转动时的摩擦阻力，保证伸缩动作顺畅无卡滞。在实际安装适配时，两端的矩形连接座可以根据配套设备的安装需求加工对应规格的安装孔位，既可以通过螺栓锁紧固定在设备机架上，也可以加装滑块配合直线导轨实现滑动支撑，适配不同的安装边界条件。整个机构完全伸展时的长度可以通过调整剪臂的单节长度、铰接点的间距来做针对性调整，收缩状态下整体占用空间极小，能够收纳在非常狭窄的设备腔体内部，适合对安装空间有严格限制的紧凑型设备使用。设计过程中需要重点关注每处铰接点的配合间隙，间隙过大会导致伸缩过程中出现旷量，影响传动精度，间隙过小则会增大转动阻力，甚至在长时间运行后出现铰接点抱死的情况。

　　剪臂的板材厚度需要根据实际承载的载荷大小做选型，轻载场景下可以采用薄型钣金折弯成型，重载场景则需要采用整料铣削加工的臂体，保证结构强度满足使用要求。铰接销轴需要做表面硬化处理，提升耐磨性能，延长构件的整体使用寿命。在实际工况运行中，这类剪式连杆可以通过气缸、电缸或者丝杠驱动中间的铰接点位置，实现伸缩行程的精准控制，相比多节嵌套的伸缩管结构，它的传动效率更高，维护也更方便，只需要定期在铰接点加注润滑脂即可保证长期稳定运行，不需要频繁拆解更换密封件或者导向组件。另外这种对称式的结构设计也抵消了单侧受力产生的侧向力矩，驱动端只需要提供沿光杆轴向的推力即可完成整个机构的伸缩动作，不需要额外设置导向结构来抵消侧向力，

　　能够简化配套设备的整体结构设计，降低整机的制造成本。在做三维建模过程中，需要重点保证每一组铰接点的同轴度，尤其是双片剪臂对应的铰接孔位置，必须保证同轴度公差在合理范围内，否则装配后会出现转动卡滞、臂体扭曲的问题，中间贯穿光杆的直线度也需要严格控制，避免光杆弯曲导致剪臂滑动受阻。连接座与剪臂的铰接位置需要做限位设计，避免机构伸展到极限位置时出现过死点的情况，保证机构运行的安全性和可靠性。
