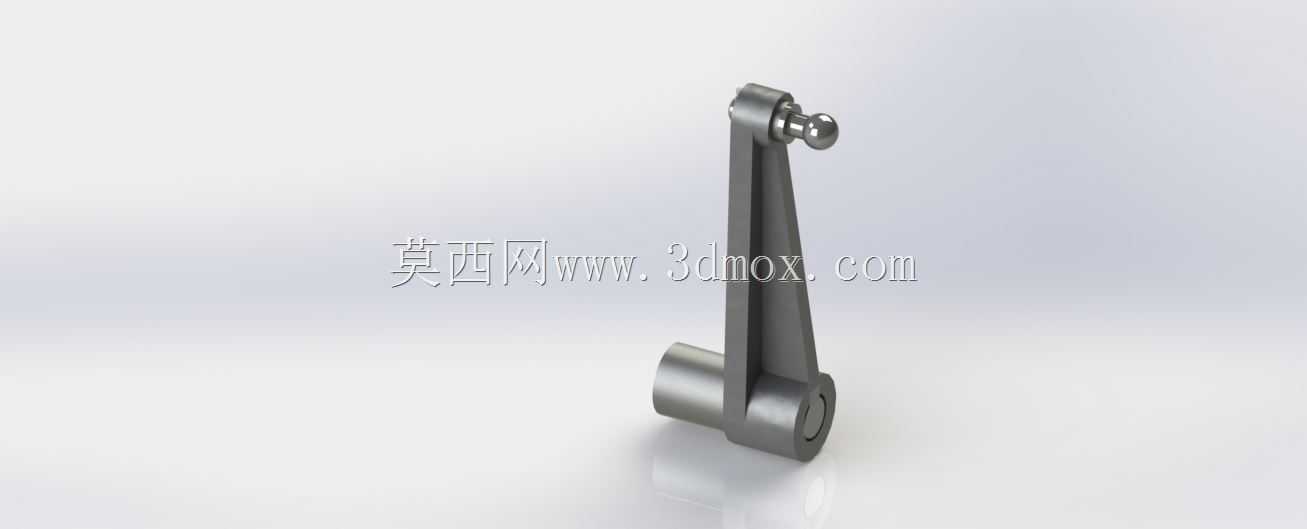

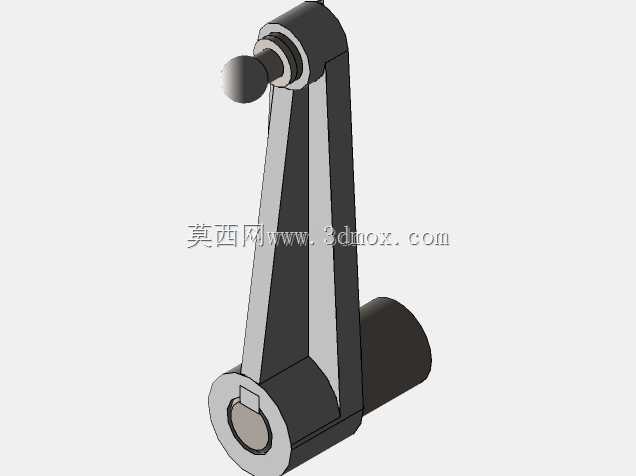

该操纵杆总成采用一体式长摆臂结构,主体摆臂为变截面设计,靠近铰接端的截面尺寸更大,用于承受扳动过程中产生的最大弯曲应力,向操作端延伸的过程中截面逐步收窄,在保证整体结构刚度的前提下尽可能降低构件自身重量,减少操作过程中的无效负载。下端的铰接基座采用圆柱套筒结构,内部预留了标准销轴的安装空间,套筒与摆臂主体采用圆弧过渡连接,避免应力集中导致的长期使用疲劳断裂问题,铰接部位的配合公差需要控制在过渡配合区间,既保证销轴能够顺利穿入完成装配,又要避免间隙过大导致的摆动旷量,同时铰接端面预留了润滑脂加注的空间,方便日常维护过程中补充润滑介质,降低铰接副的磨损速率。上端的操作端头采用球形端头设计,表面做光滑过渡处理,匹配操作人员手部握持的弧度,在各类需要人工介入完成档位切换、行程调节、离合控制的机械设备中,操纵杆总成是连接操作人员操作动作与设备执行机构的核心传力构件,这类构件广泛分布在工业机床操作工位、工程车辆驾驶舱、小型通用机械调节端、农用机械操控区等场景,其结构可靠性直接决定操作动作的传递精度与设备运行的操控安全性。从实际使用场景来看,这类操纵杆总成需要承受操作人员施加的周期性扳动力,同时要在长期往复摆动过程中保持铰接部位的间隙处于合理范围,避免出现旷量过大导致的操作虚位、动作滞后问题,设计过程中需要优先考量传力路径的合理性,让操作人员施加的力能够以最小损耗传递到末端执行机构,同时兼顾操作手感的一致性,避免不同扳动角度下出现阻力突变的情况。

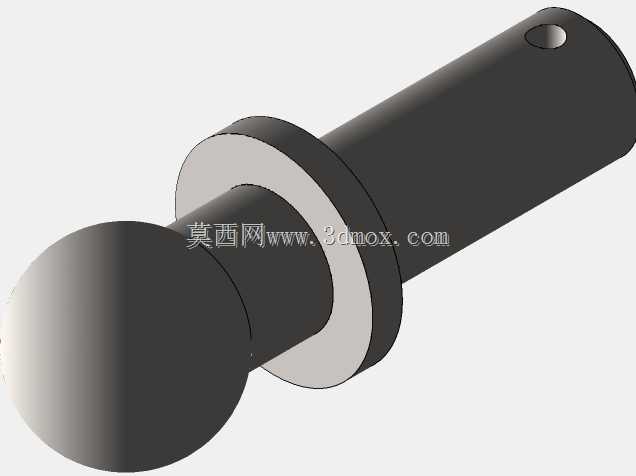

球形端头与摆臂之间采用小直径铰接轴连接,允许操作端头在小范围内自适应转动,适配不同操作人员的握持角度,减少长时间操作带来的手部疲劳。从安装边界来看,下端铰接套筒的轴向长度需要匹配安装支座的宽度尺寸,套筒的内孔直径适配对应规格的连接销轴,安装时需要保证铰接轴线与设备安装基准面保持平行,避免摆臂摆动过程中出现卡滞、偏磨问题;摆臂的总长度经过力臂匹配计算,在保证操作力处于人体工学舒适区间的前提下,控制整体摆动行程在合理范围,避免摆臂过长导致的操作空间占用过大,或是摆臂过短导致的操作力过大问题。摆臂侧面设置的连接凸台用于连接传动拉杆,凸台的位置经过运动学仿真校核,保证摆臂在全行程摆动过程中,传动拉杆的运动轨迹无干涉,
能够顺畅带动末端执行机构完成对应动作,凸台上的连接孔采用铰制孔设计,保证与拉杆连接销的配合精度,减少动力传递过程中的间隙。在设计思路上,这类操纵杆总成没有采用复杂的多段拼接结构,而是将主体摆臂与下端铰接套筒设计为整体式结构,减少了装配环节的连接紧固件数量,从根源上避免了连接螺栓松动带来的结构失效风险,整体材质选用常用的结构钢,表面做发黑防锈处理,能够适应多数工业场景的使用环境,不需要额外做特殊的表面防护即可满足长期使用要求。实际装配过程中,只需要将下端套筒对准安装支座的铰接孔,穿入固定销轴并做好轴向限位,再将上端的传动拉杆连接到摆臂侧面的凸台上,即可完成整体安装,装配工序简单,后期维护时只需要定期检查铰接部位的磨损情况、
补充润滑脂即可,不需要复杂的调校流程。从功能特性来看,该操纵杆总成的摆动角度经过限位设计,在两个极限位置都有对应的机械限位结构配合,避免摆臂超行程摆动导致的内部构件损坏,同时摆臂的刚度经过校核,在承受额定操作力的情况下,摆臂的变形量控制在极小范围内,保证操作动作的传递精度,不会因为构件变形导致操作行程出现偏差。在不同的设备应用场景中,这类操纵杆总成可以根据实际的安装空间、操作力需求调整摆臂长度、铰接孔位置以及连接凸台的安装高度,具备较强的适配性,既可以用于小型机床的档位切换操纵,也可以用于工程车辆的辅助机构操纵,还可以用于农用机械的离合、油门操纵场景,整体结构简单可靠,加工难度低,不需要复杂的加工工艺即可完成生产制造,具备较好的工艺经济性。
