立式法兰安装直动式安全阀结构设计

　　在承压流体输送系统、小型压力容器配套、气动液压回路搭建的实际工程场景里，这类立式法兰安装的直动式安全阀，是系统过压防护的核心基础元件，区别于大口径大排量的工业管线安全阀，这类小尺寸直动结构的响应速度更快，动作滞后量小，更适配紧凑型压力回路的瞬时超压泄放需求。从实际功能逻辑来看，该阀的核心作用是在系统内部压力超过预设安全阈值时，自动开启泄放通道，将多余的压力介质快速导出，待系统压力回落至额定工作区间后自动复位密封，避免管路、容器因持续超压出现密封失效、结构爆裂、介质泄漏等安全事故，常见于小型液压动力单元、实验室小型压力容器、气动控制回路、低压润滑系统的压力防护环节。

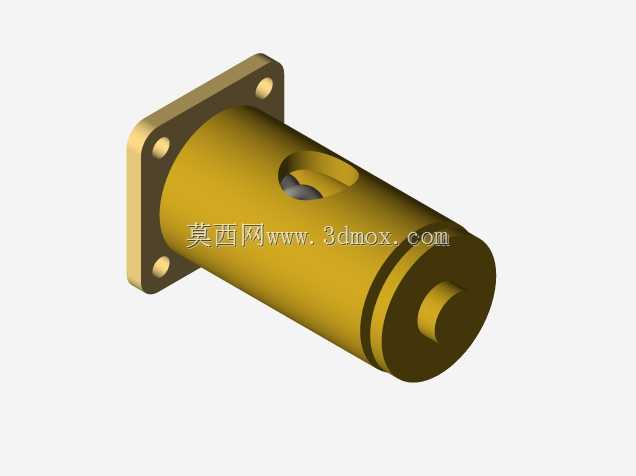

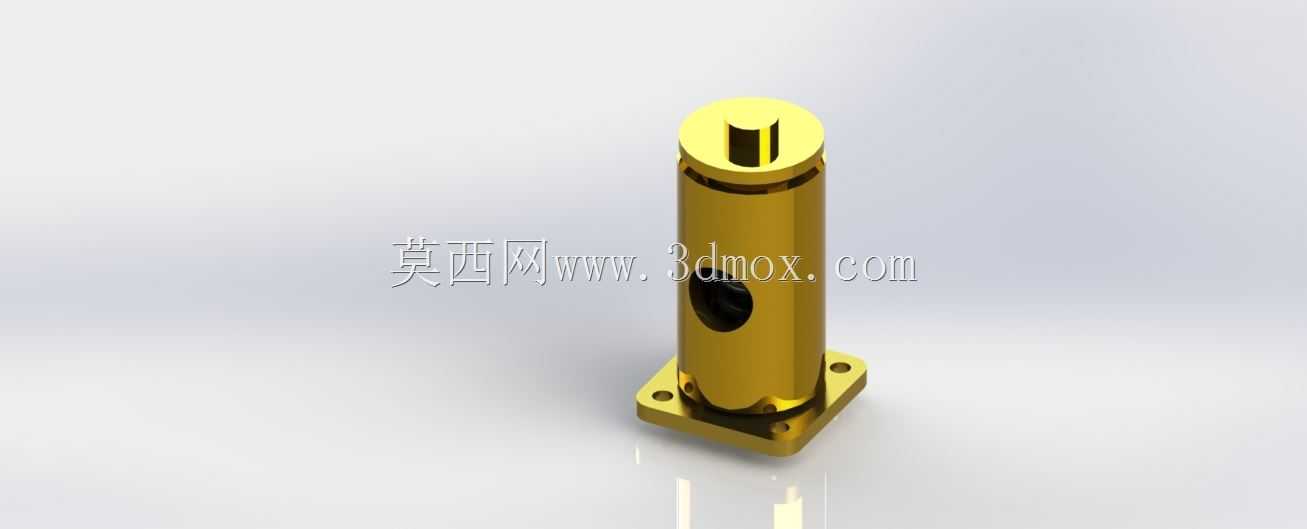

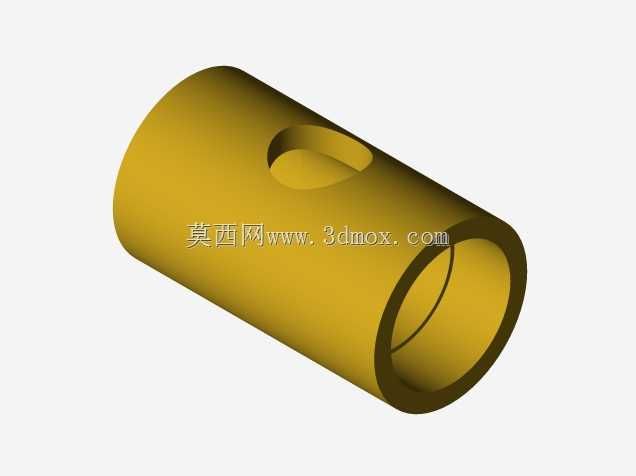

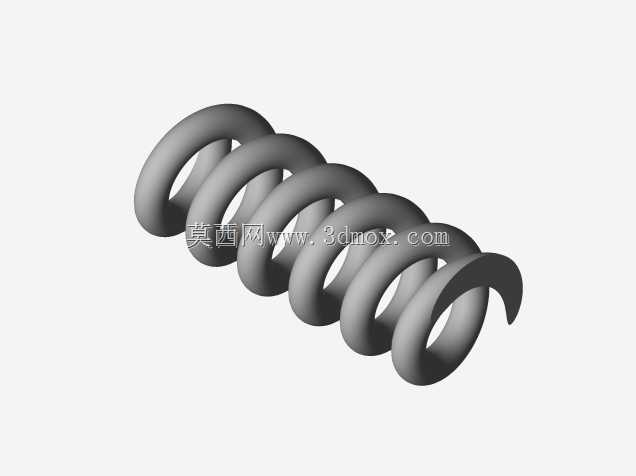

　　从结构设计思路上看，整体采用立式同轴布局，主体为圆柱形阀身，底部集成方形安装法兰，这种布局的优势在于阀芯运动方向与介质压力作用方向完全同轴，能最大限度减少侧向卡滞风险，提升阀瓣动作的顺畅度。底部方形法兰采用四角螺栓固定的安装形式，相比螺纹安装的安全阀，法兰连接的密封承压稳定性更强，能承受更高的压力波动冲击，同时安装定位精度更高，不会出现螺纹连接长期受振动后松动偏移的问题；法兰上的安装孔位做了沉台处理，螺栓锁紧后头部不会突出法兰平面，能保证安装面与设备接口面完全贴合，减少密封垫片的局部压应力不均问题。阀身中部开设的侧向通孔为泄放出口，当阀瓣开启后，高压介质从阀腔内部经该侧向出口向外排出，这种侧排结构可以避免泄放介质直接垂直向下冲击安装基座，同时方便现场安装时对接泄放引流管路，将导出的介质引导至安全收集区域，避免高温、带压介质飞溅伤及周边操作人员。顶部的阀帽结构集成了弹簧预紧调节的防护结构，内部的弹簧预紧力直接决定安全阀的开启压力值，设计时通过匹配弹簧刚度、调整预压缩量来适配不同系统的额定压力需求，顶部的开槽结构方便生产装配时使用工具对预紧力进行校准调试，调试完成后可通过锁紧结构固定预紧位置，避免设备运行过程中振动导致预紧力偏移，造成开启压力不准的问题。

　　从安装边界与尺寸适配角度来看，这类小尺寸安全阀的整体高度控制在紧凑型区间，法兰的方形轮廓尺寸远小于同压力等级的法兰式截止阀，适合安装在设备顶部、管路侧端等安装空间局促的位置，不会与周边的管路接头、仪表元件产生安装干涉。设计时阀身的外径尺寸与内部流道直径做了匹配计算，保证泄放流量满足对应容积系统的超压泄放需求，不会出现阀门口径过小导致泄放速度跟不上压力上升速度的问题；法兰的密封面采用平面密封形式，适配常规的耐油橡胶垫、金属缠绕垫等通用密封件，现场安装时不需要定制特殊规格的密封元件，降低后期维护的配件成本。在结构细节处理上，阀身与底部法兰采用一体化加工成型的结构设计，避免了分体焊接结构带来的焊缝应力集中、焊接部位长期受压力冲击出现渗漏的问题，整体结构的强度冗余量按照1.5倍的最大开启压力做校核，保证极端超压工况下阀体本身不会出现结构开裂。内部的阀芯导向段做了足够长度的配合面设计，导向间隙控制在合理公差范围内，既保证阀芯上下运动时不会出现偏磨，又能避免间隙过大导致的密封面错位问题，密封面采用锥面配合形式，相比平面密封的比压更大，低压工况下的密封可靠性更高，不会出现正常工作压力下的内漏问题。

　　在实际工程选型应用中，这类安全阀需要根据系统的工作介质类型匹配对应的密封材质，比如液压油系统适配丁腈橡胶密封，水基介质适配三元乙丙橡胶密封，高温介质则需要适配氟橡胶或者金属硬密封结构，同时要根据系统的最大工作压力匹配对应弹簧刚度的阀芯组件，保证开启压力的偏差控制在标准允许的范围内。安装时需要保证阀身处于垂直状态，倾斜安装会导致阀芯自重产生侧向分力，增加运动卡滞的风险，同时泄放口的位置要避开周边的电气元件、操作工位，必要时加装引流管将泄放介质引导至安全位置。日常维护环节，不需要对阀体进行整体拆解，只需要定期在设备停机泄压后，手动扳动测试结构检查阀芯是否存在卡滞，检查法兰连接部位是否有渗漏即可，整体结构的零件数量少，运动部件只有阀芯与弹簧，故障率远低于先导式安全阀，非常适合对可靠性要求高、维护空间有限的紧凑型压力系统使用。
