法兰连接旋启式止回阀结构设计

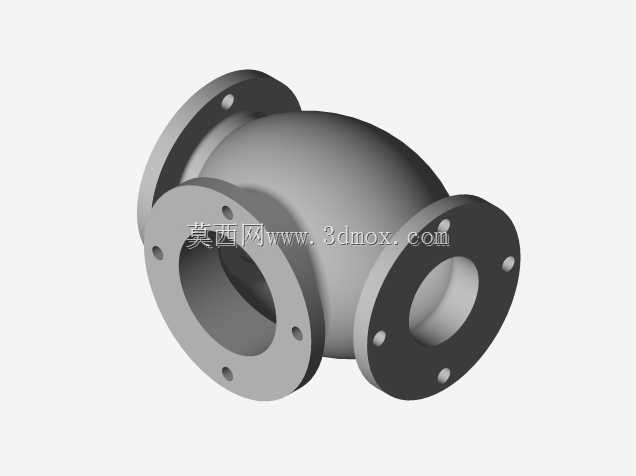

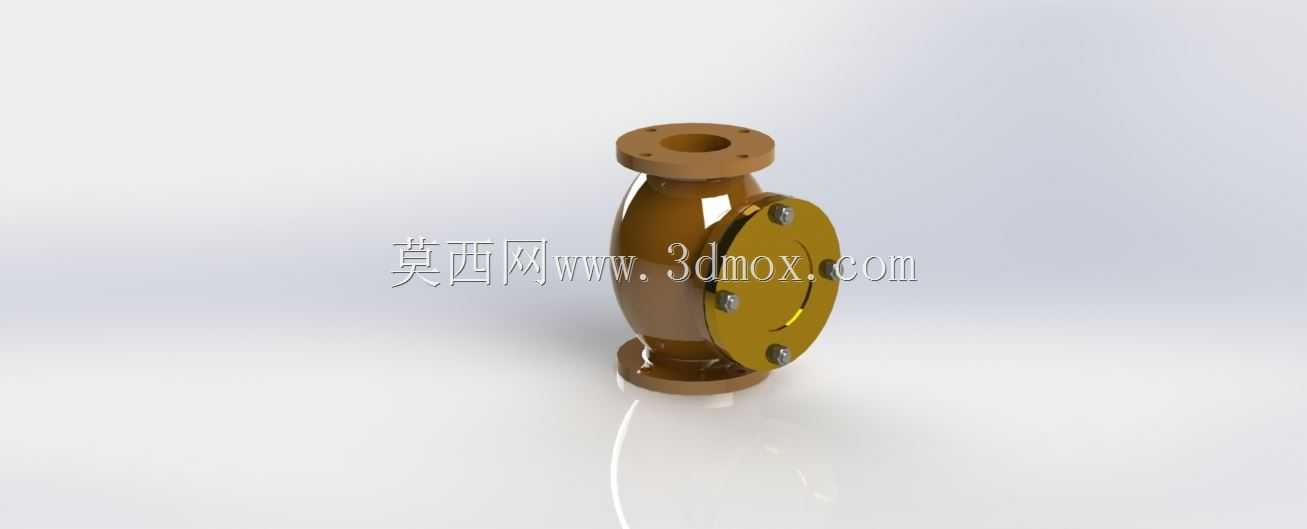

　　在民用供水、工业循环水、暖通空调、化工流体输送等管路系统中，介质倒流是极易引发泵组叶轮反转、水锤冲击、管路密封失效、上游介质污染的常见风险点，这款法兰连接的止回阀，正是针对这类工况做的结构优化设计，核心作用就是仅允许介质沿预设方向单向流通，自动阻断反向回流路径。从结构布局来看，这款止回阀采用了腰鼓形的流线型阀体流道，相比传统直通式止回阀的直角折角流道，能大幅降低介质正向流通时的沿程阻力，减少流道内的涡流滞流区，降低输送过程中的能耗损失，同时也能减少介质中固体杂质在阀腔内的沉积概率，降低长期使用后的卡滞风险。阀体两端采用标准法兰连接结构，法兰盘上预留了均匀分布的螺栓过孔，安装时可直接与同压力等级的管路法兰配对，通过螺栓紧固、

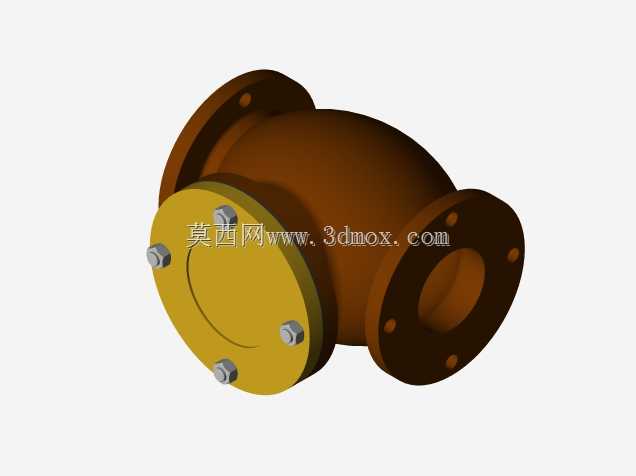

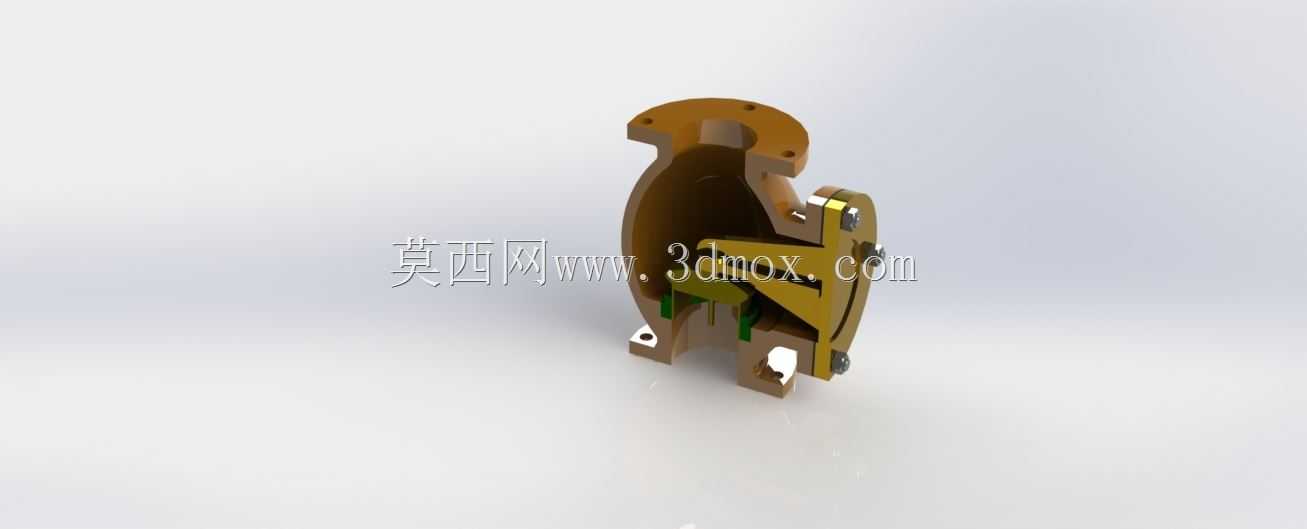

　　法兰面间加装密封垫片即可完成密封固定，这种连接方式的承压稳定性更好，也便于后期管路检修时的拆装作业，适配中低压工况下的金属管路安装需求。阀瓣采用侧置旋启式结构，铰接点设置在阀腔侧面的检修盖板内侧，正向流通时，介质压力推动阀瓣绕铰接轴向上旋起，阀瓣完全贴靠在阀腔内壁的避让槽内，不会对介质流通形成额外遮挡，保证流道的通畅性；当介质出现反向流动趋势时，阀瓣会在自身重力与反向介质压力的共同作用下快速回落，密封面紧密贴合在阀座的密封面上，瞬间切断反向流道，整个动作过程无需额外的人工或电控干预，完全依靠介质压力与阀瓣自重实现自动启闭，可靠性极高。侧面的圆形检修盖板通过多组螺栓紧固在阀体上，当阀腔内出现杂质卡滞、密封面磨损需要检修维护时，

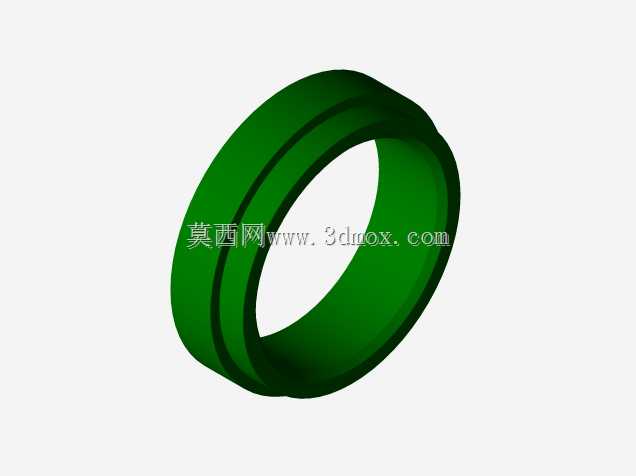

　　无需将整个阀体从管路上拆卸下来，只需拆开侧面盖板即可完成内部阀瓣、密封件的检查与更换，大幅降低了后期运维的工作量与成本。设计过程中，首先要结合公称通径匹配对应的法兰连接尺寸标准，保证法兰螺栓孔中心距、法兰厚度、密封面形式能与常规管路配件通用互换，避免出现安装不匹配的问题；其次要核算阀瓣的开启压力与回座压力，根据不同工况的介质流速调整阀瓣的配重与铰接阻尼，既要保证低流速工况下阀瓣能顺利开启，不会出现阀瓣颤振引发的密封面敲击磨损，也要保证反向流动时阀瓣能快速回座密封，避免出现倒流泄漏；流道的曲面过渡要做平滑处理，所有流道内壁的转角位置都做圆角过渡，减少应力集中点，同时降低介质冲刷带来的内壁磨损。安装边界上，

　　要注意这款止回阀的安装方向必须与阀体上标注的流向标识一致，水平安装时要保证阀瓣的铰接轴处于水平位置，避免因安装倾斜导致阀瓣自重偏移，出现密封不严、启闭卡滞的问题；安装前要清理管路内的焊渣、杂物，防止硬质杂质卡在密封面之间造成密封失效；阀组前后要预留足够的操作空间，方便后期拆装侧面检修盖板、更换密封件。这类止回阀通常安装在泵出口位置、换热器进出口、介质不允许倒流的管段之间，比如高层供水的立管上安装止回阀，可以避免停泵时高层水体倒流造成泵反转；在供暖系统的锅炉回水管路上安装，可以防止高温水倒流引发锅炉干烧；在化工流体输送管路上安装，可以避免不同介质串流引发的反应风险。相比对夹式止回阀，这款法兰式结构的结构强度更高，抗水锤冲击能力更强，适合在管径较大、压力波动相对明显的管段使用；相比升降式止回阀，旋启式的流阻更小，适合输送含有少量固体杂质的介质，不会因为杂质沉积在阀瓣导向槽内出现卡滞问题。建模过程中，要重点关注阀瓣铰接位置的配合间隙，既要保证阀瓣转动灵活无卡滞，也要控制铰接轴与轴孔之间的间隙，避免长期使用后磨损量过大导致阀瓣偏移密封面；法兰面的密封槽尺寸要匹配对应的密封垫片标准，保证安装后的密封可靠性；阀体的壁厚要根据公称压力等级做强度校核，保证在额定工作压力下不会出现变形、开裂的问题。
