十字滑块式径向补偿联轴器结构设计

　　在各类工业传动系统的布局中，原动机与工作机的轴系对中偏差是无法完全规避的工程实际问题，不管是加工阶段的形位公差累积、装配过程的调整误差，还是设备长期运行后轴承磨损、基座沉降带来的轴系偏移，都会在轴伸位置产生附加的径向载荷，轻则加剧轴承、密封件的磨损，重则引发轴系疲劳断裂、传动失效。这类十字滑块结构的联轴器，正是针对中等扭矩、存在稳定径向偏移的传动场景开发的挠性传动部件，和弹性套柱销联轴器相比，它没有橡胶类易损弹性元件，耐温范围更广，和膜片联轴器相比，它允许的径向补偿量更大，加工成本更低，非常适合用在中小型输送机、轻工包装设备、普通机床进给轴这类对传动精度要求不是极高，但需要稳定补偿径向偏差的工况里。从结构逻辑上看，

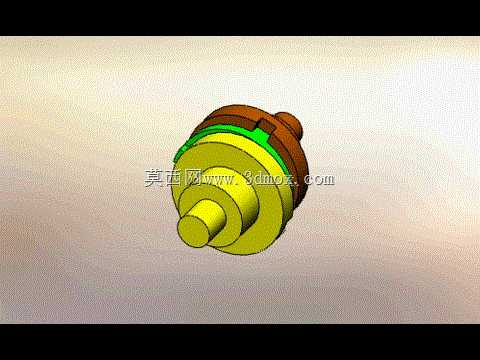

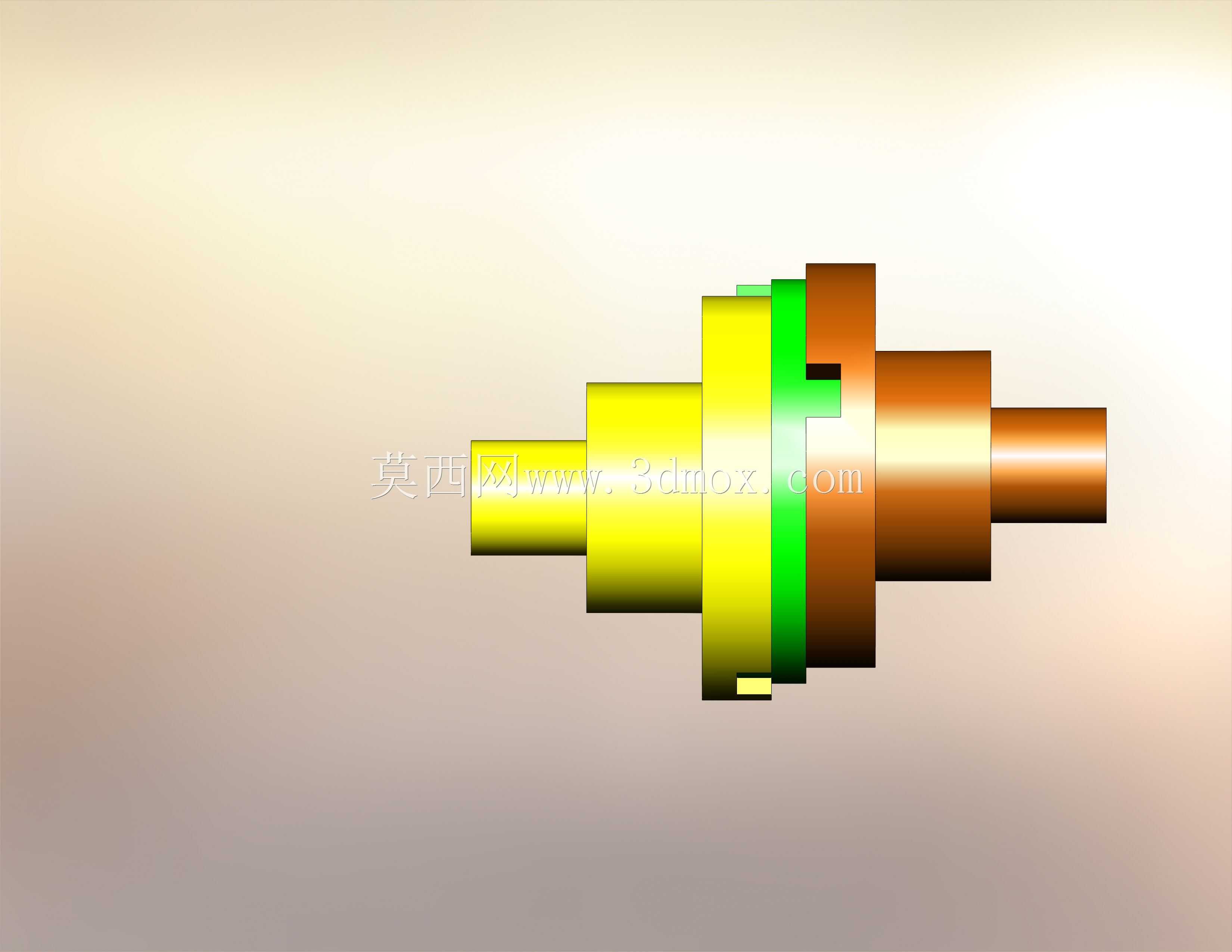

　　这款联轴器采用三段式分体设计，两端的半联轴器分别和主动轴、从动轴通过平键实现周向固定，依靠轴端挡圈或者紧定螺钉完成轴向限位，中间的十字滑块两侧带有互相垂直的凸榫，分别嵌入两端半联轴器端面的对应凹槽内，当两轴存在径向偏移时，滑块可以在凹槽内做小幅的相对滑动，以此抵消两轴的不同心量，不会因为轴系别劲产生额外的内应力。设计这类联轴器的时候，首先要根据传递的额定扭矩核算滑块凸榫的挤压强度，因为工作过程中凸榫和凹槽的侧面是主要的传力接触面，单位面积的压应力如果超过材料的许用值，很容易出现工作面压溃、磨损加剧的问题，一般两端半联轴器会选用45号钢调质处理，兼顾强度和加工性能，中间滑块如果是用于有润滑的工况可以同样选用钢材，

　　表面做淬火处理提升耐磨性，如果是用于不便经常润滑的工况，可以选用尼龙或者聚四氟乙烯填充的工程塑料，自带自润滑特性，运行噪音也更低。关于安装边界的尺寸设计，首先要匹配常用的轴径范围，比如针对10-30mm直径的轴伸，半联轴器的外径一般控制在轴径的2.5-3倍区间，这个比例既能保证键槽位置的壁厚足够，不会因为开键槽导致轮毂强度不足，也不会让整体结构过于笨重，增大转动惯量。中间滑块的厚度要根据允许的最大径向偏移量来确定，一般径向补偿能力可以达到公称轴径的1/10左右，比如适配20mm轴径的规格，允许的最大径向偏移可以到2mm，足够覆盖常规安装和运行产生的偏差值。需要注意的是，这类联轴器因为滑块和凹槽之间存在滑动摩擦，

　　工作时会产生一定的摩擦阻力，所以不适合用在高精度的伺服传动或者高速轴系上，转速超过1000rpm的工况要做动平衡校核，或者优先选用其他无滑动摩擦的挠性联轴器。在装配的时候，要先清理干净各配合面的毛刺，在滑块和凹槽的接触面上涂抹少量润滑脂，降低初期磨损，安装时要保证两轴的角向偏差控制在允许范围内，虽然这类联轴器也能补偿少量角向偏差，但过大的角向偏移会让滑块的滑动行程不均匀，加剧局部磨损。日常运维中，只需要在设备例行保养的时候检查滑块的磨损量，如果凸榫和凹槽的配合间隙超过设计值的2倍，就需要更换中间滑块，不需要整体更换两端的半联轴器，维护成本很低。另外在结构细节上，半联轴器的轮毂端面要做倒角处理，方便轴的装入，凹槽的边缘要做小圆角过渡，避免应力集中，滑块的凸榫和凹槽的配合要选用间隙配合，间隙量控制在0.1-0.2mm，既保证滑动顺畅，又不会因为间隙过大产生传动冲击。对于有正反转要求的工况，这个间隙值可以适当缩小，减少换向时的空程量，提升传动响应速度。
