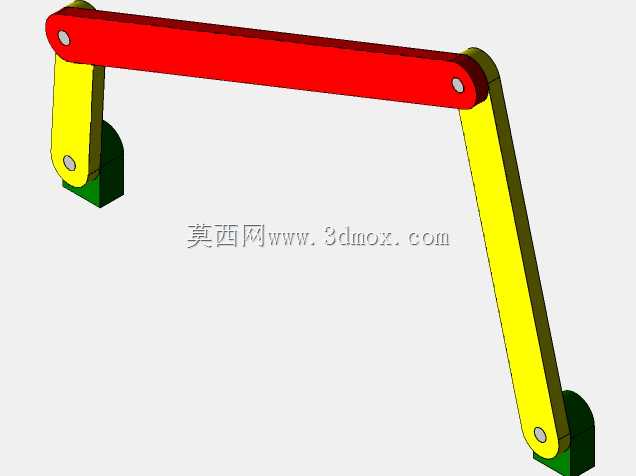

平面铰链四杆联动机构三维结构

　　这套平面铰链四杆联动结构，是机械传动领域最基础也最具普适性的运动转换单元，日常在轻工包装线的物料推送工位、农用机械的播幅调节摆臂、小型自动化设备的间歇送料机构、甚至民用开窗器的传动结构里都能见到它的衍生形态，核心作用是把连续回转运动转化为指定摆角的往复摆动，或是反过来把往复摆动转化为整周回转，运动轨迹完全由各杆的长度配比、固定铰链的安装位置决定，不需要额外的导轨或凸轮结构就能实现稳定的周期性运动。

　　从结构设计逻辑来看，这套模型完全遵循平面低副机构的设计准则，四个杆件通过三个转动活动铰链、一个固定机架铰链完成连接，相邻杆件之间仅保留绕销轴的回转自由度，没有多余的窜动间隙，所有铰接位置都做了等直径销轴配合设计，装配时销轴与杆端安装孔采用基孔制间隙配合，保证转动顺畅的同时不会出现径向晃动。模型里的连架杆分别对应整周回转的曲柄段与往复摆动的摇杆段，中间的连杆作为运动传递构件，两端铰接孔的中心距是决定输出摆角、行程速比系数的核心参数，设计时需要先根据实际工况需要的摇杆摆角、曲柄额定转速，先通过解析法算出各杆的长度约束条件，要满足曲柄存在的杆长和条件，避免出现机构死点或是运动卡滞的问题。

　　在安装边界方面，这套机构的固定铰链安装孔位需要保持严格的同轴度，两个固定铰接点的中心连线作为机架基准，安装面需要做铣平处理，平面度公差控制在0.1mm以内，避免安装后机架出现扭曲导致杆件运动憋卡。各杆件的厚度方向尺寸统一，铰接销轴的伸出长度需要匹配杆件总厚度加两端防脱挡圈的安装空间，不会出现销轴脱出或是轴向窜动的问题。运动过程中，连杆的外轮廓不会超出两个固定铰接点连线的上下安全边界，设计外围防护时可以参考这个运动包络线预留安全间隙，不需要额外预留过大的避让空间。

　　实际应用中，这类四杆机构的传动特性非常稳定，因为所有运动副都是面接触的低副结构，单位面积承受的压强比凸轮、齿轮这类高副结构小很多，耐磨损性能更好，日常维护只需要定期在铰接销轴位置加注润滑脂就能长期运行，不需要频繁更换易损件。如果需要调整输出端的摆动行程，不需要重新制作整套构件，只需要调整曲柄段的有效铰接长度，就能在一定范围内改变摇杆的摆角大小，适配不同的工位行程需求。设计建模时，所有杆件的铰接端都做了圆弧过渡处理，避免运动过程中杆件之间出现锐角干涉，杆身采用等截面矩形结构，在保证抗弯强度的前提下尽可能降低自身重量，减少高速运转时的惯性冲击。如果是用于高速工况，还可以在摇杆的配重位置做减重孔设计，进一步平衡运动过程中的惯性力，降低运行时的振动与噪音。
