带立式安装座的剖分式滚珠轴承结构

　　在各类轻工输送设备、小型农用传动机构、非标自动化线体的动力传递环节中，这类带立式安装基座的剖分式滚珠轴承是应用频次极高的支撑部件，主要承担旋转轴的径向载荷承载，同时抵消部分运行过程中产生的小幅轴向窜动，保证轴系运转的同轴度与稳定性。不同于一体式外球面轴承座的装配逻辑，这款剖分式结构的轴承在现场维护时具备明显优势，当轴系已经完成整体装配、无法从轴端穿装轴承的场景下，只需拆开轴承座上盖与轴承外圈的剖分合缝，即可直接将轴承卡装在轴的对应安装位置，无需拆卸轴端的联轴器、带轮或者其他传动件，能大幅缩短产线停机维护的时间，尤其适合连续作业、运维窗口紧张的生产场景。

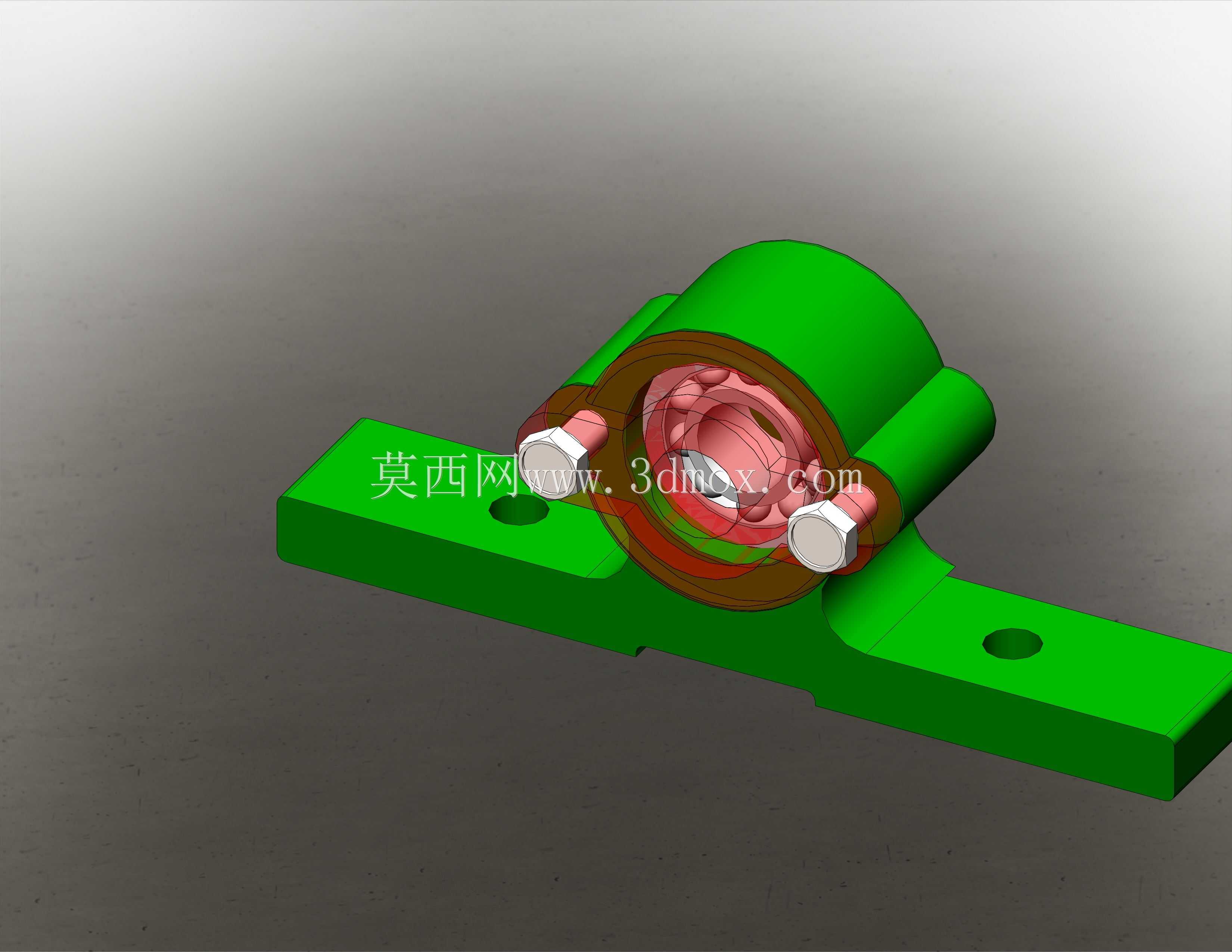

　　从结构设计逻辑来看，整个部件分为安装基座、轴承外圈、内圈、滚珠保持架、锁紧端盖几个核心部分。底部的安装基座采用长条形平板结构，两端预留沉头安装孔，安装时可通过螺栓直接固定在设备的机架安装面或者型材横梁上，基座的安装面做了铣平处理，平面度控制在合理公差范围内，避免安装后出现轴承偏斜导致的滚珠偏磨、运转卡滞问题。基座与上盖配合的止口位置做了定位台阶，合装时能自动保证上下两部分的同轴度，不需要反复调整找正，降低现场安装的操作难度。轴承部分采用深沟球结构的滚道设计，滚道的曲率半径与滚珠直径匹配，能保证滚珠在滚道内顺畅滚动，同时均匀分散径向载荷，相比滑动轴承结构，这类滚珠轴承的运转摩擦阻力更小，启动扭矩低，在中低转速、载荷平稳的传动场景下，能有效降低动力损耗，减少运转过程中的发热问题。

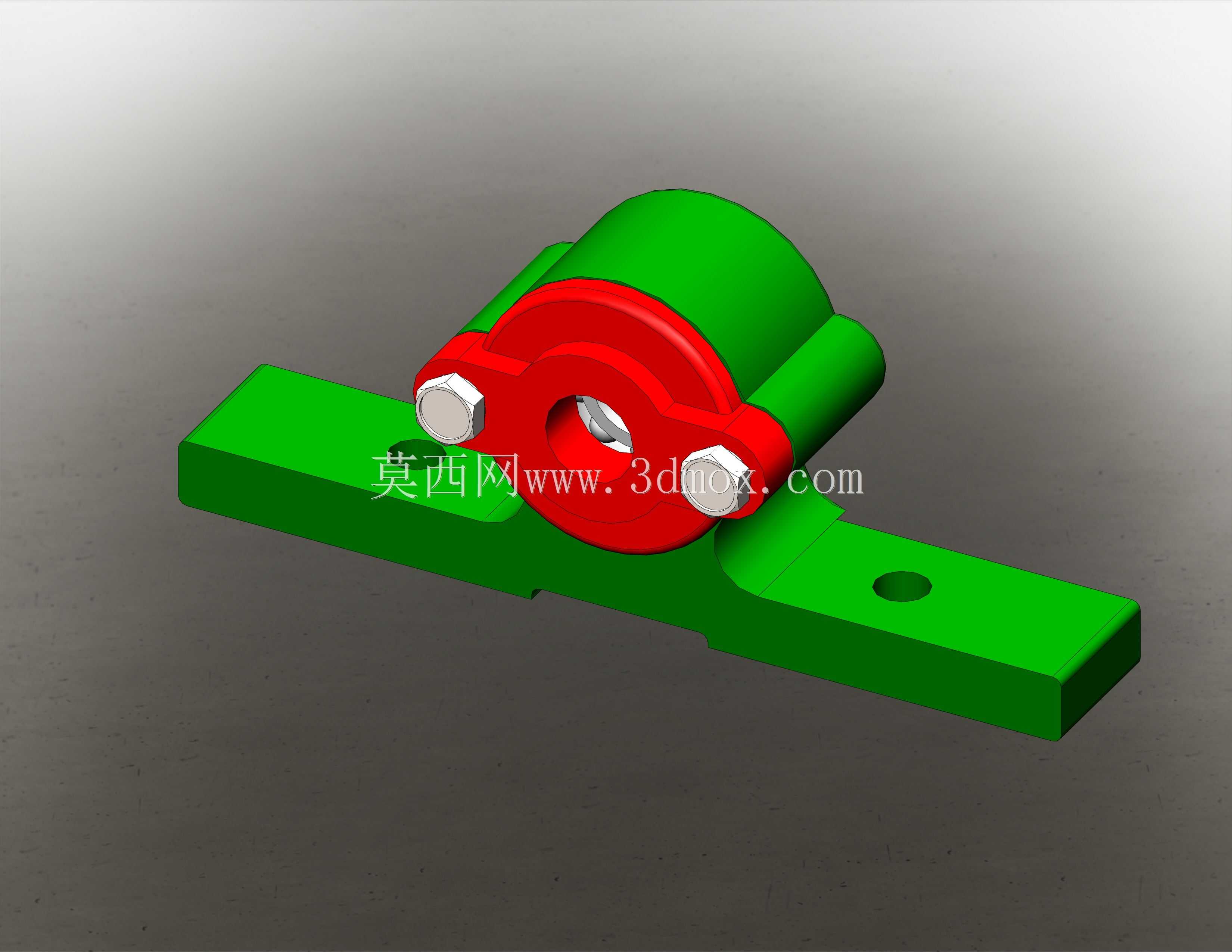

　　两侧的锁紧端盖通过六角螺栓与轴承座主体连接，一方面起到轴向限位的作用，限制轴承内圈、外圈的轴向窜动，另一方面端盖内侧预留了密封槽，可以加装毡圈或者橡胶密封圈，阻挡外界的粉尘、切削碎屑、水汽进入轴承滚道内部，同时避免轴承内部的润滑脂泄漏，延长轴承的补脂维护周期。在实际选型应用时，需要重点核对几个安装边界尺寸：首先是底部安装孔的中心距，要和机架上预留的安装孔位匹配，避免出现孔位错位无法安装的问题；其次是轴承的内孔直径，要和配套传动轴的轴径公差匹配，通常采用过渡配合，既保证传动时内圈与轴同步转动不打滑，又不会因为过盈量过大导致装配困难、轴承游隙变小引发运转发热；另外还要注意轴承座的整体中心高，也就是安装底面到轴承内孔中心的垂直距离，这个尺寸直接关系到轴系的安装高度，在多轴承支撑的长轴系中，同一轴上所有轴承座的中心高公差必须控制在允许范围内，否则会导致轴系产生附加弯曲应力，长时间运转会出现轴变形、轴承过早失效的问题。

　　在建模过程中，这类部件的结构处理需要注意几个细节：剖分面的位置要避开滚道的承载区域，避免合缝处的台阶或者间隙影响滚珠的顺畅滚动；安装孔的沉头深度要匹配常用内六角螺栓的头部尺寸，保证螺栓拧紧后头部不高出安装面，不会出现干涉；轴承座的铸造圆角要做合理设置，避免应力集中导致的基座断裂问题，尤其是在安装孔与轴承座主体连接的位置，圆角过渡能有效分散螺栓锁紧时产生的应力，提升部件的整体结构强度。在实际使用场景中，这类轴承通常适配的轴径范围覆盖常用的中小尺寸传动轴，广泛应用在小型皮带输送机的辊筒支撑、农用机械的传动轴支撑、小型风机的叶轮轴支撑、非标设备的传动辊组支撑等场景，相比不带座的独立滚珠轴承，自带安装基座的结构省去了用户自行设计加工轴承安装孔位的工序，能直接通过螺栓固定在机架上，大幅降低设备设计与加工的工作量，提升装配效率。
