内燃机传动用分体式连杆结构设计

　　在往复式动力机械的传动链路里，连杆是衔接曲柄与活塞的核心受力构件，日常接触最多的应用场景集中在中小排量内燃机、往复式压缩机、柱塞泵这类需要将直线往复运动与旋转运动相互转换的设备中，它的结构合理性直接决定了整套动力机构的运行寿命与动力传递效率。从实际工况来看，连杆工作过程中需要同时承受活塞端传递来的交变气体压力、往复惯性力，以及曲柄旋转带来的离心载荷，这就要求结构设计阶段必须兼顾刚性与抗疲劳性能，不能单纯追求减重而削弱关键受力位置的截面强度。

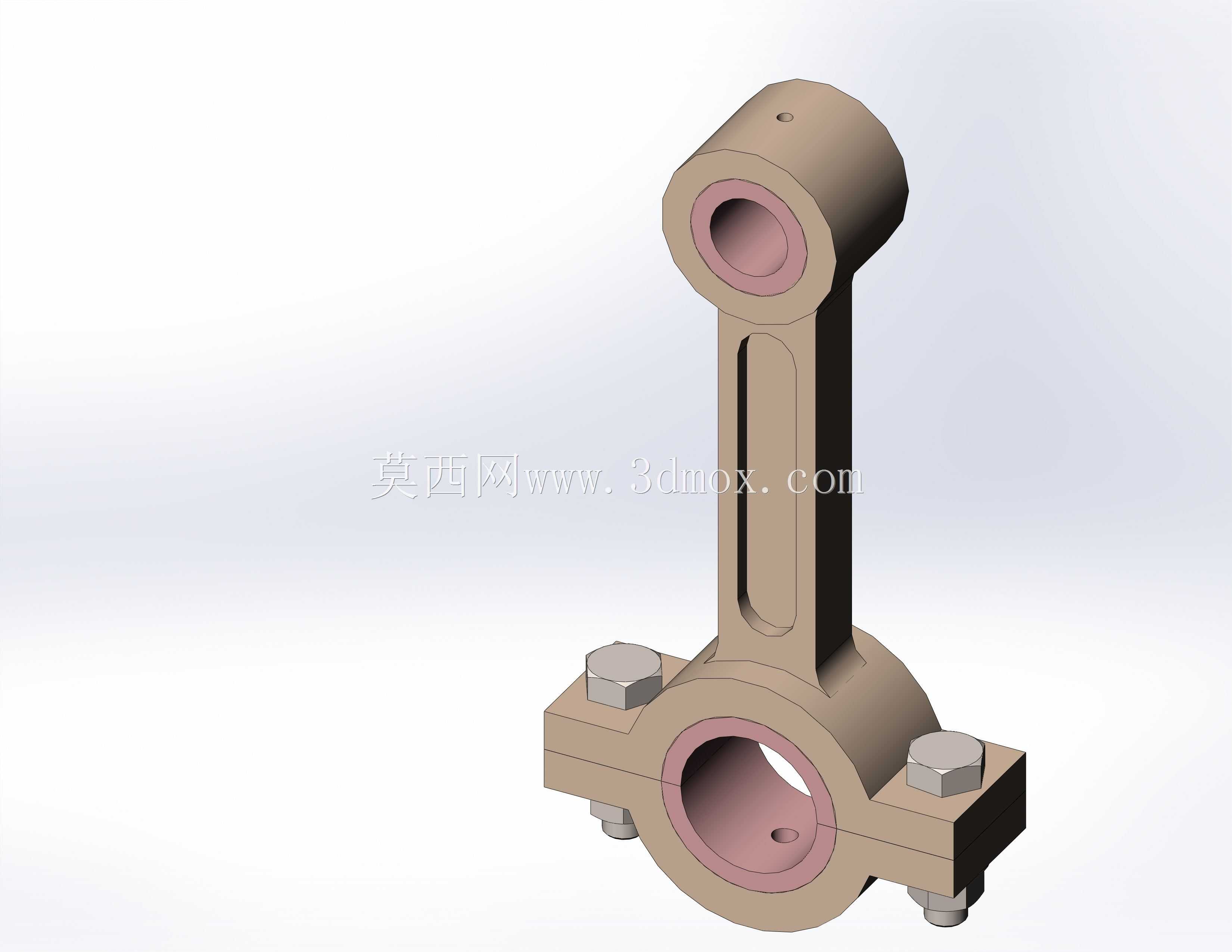

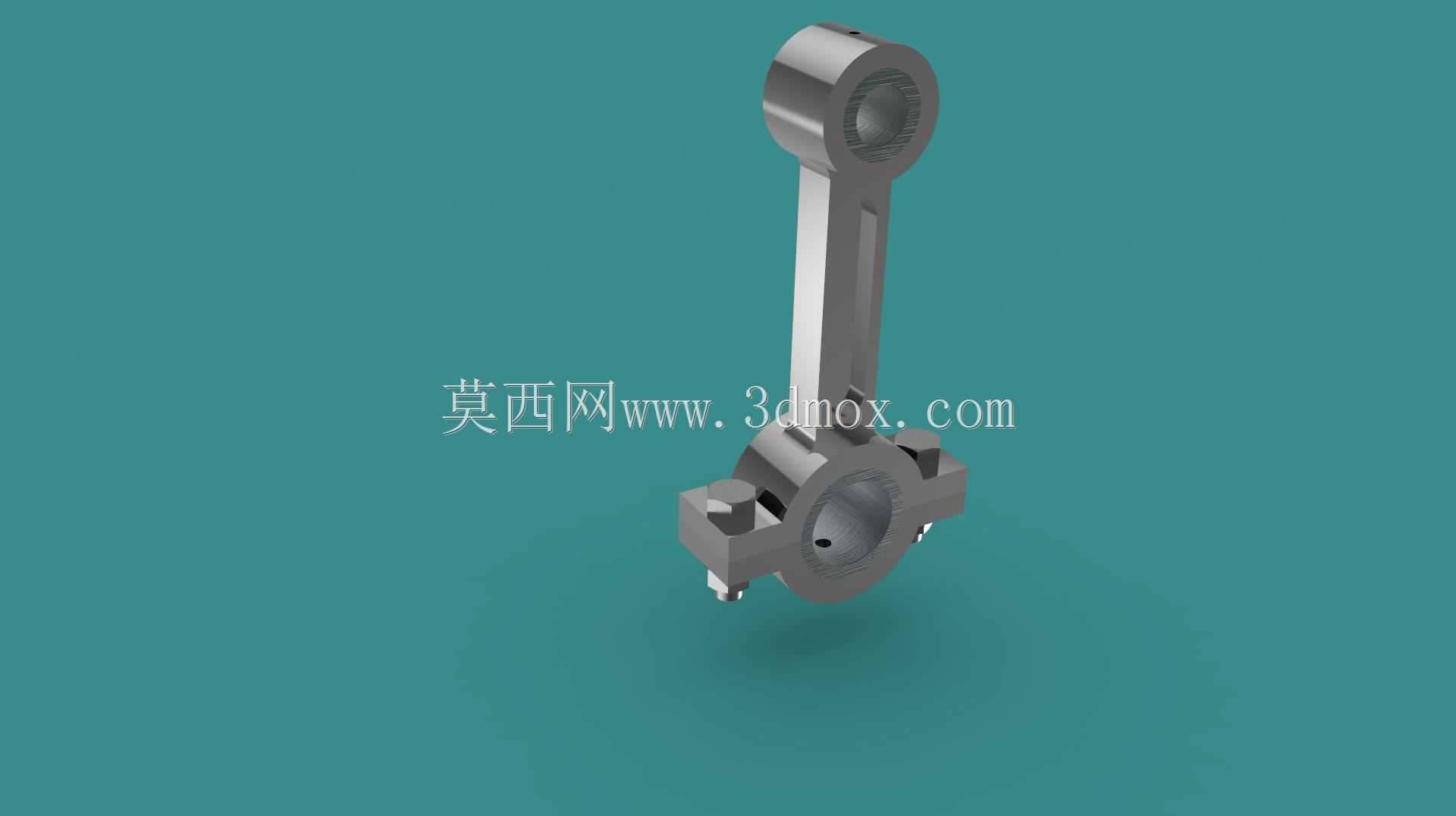

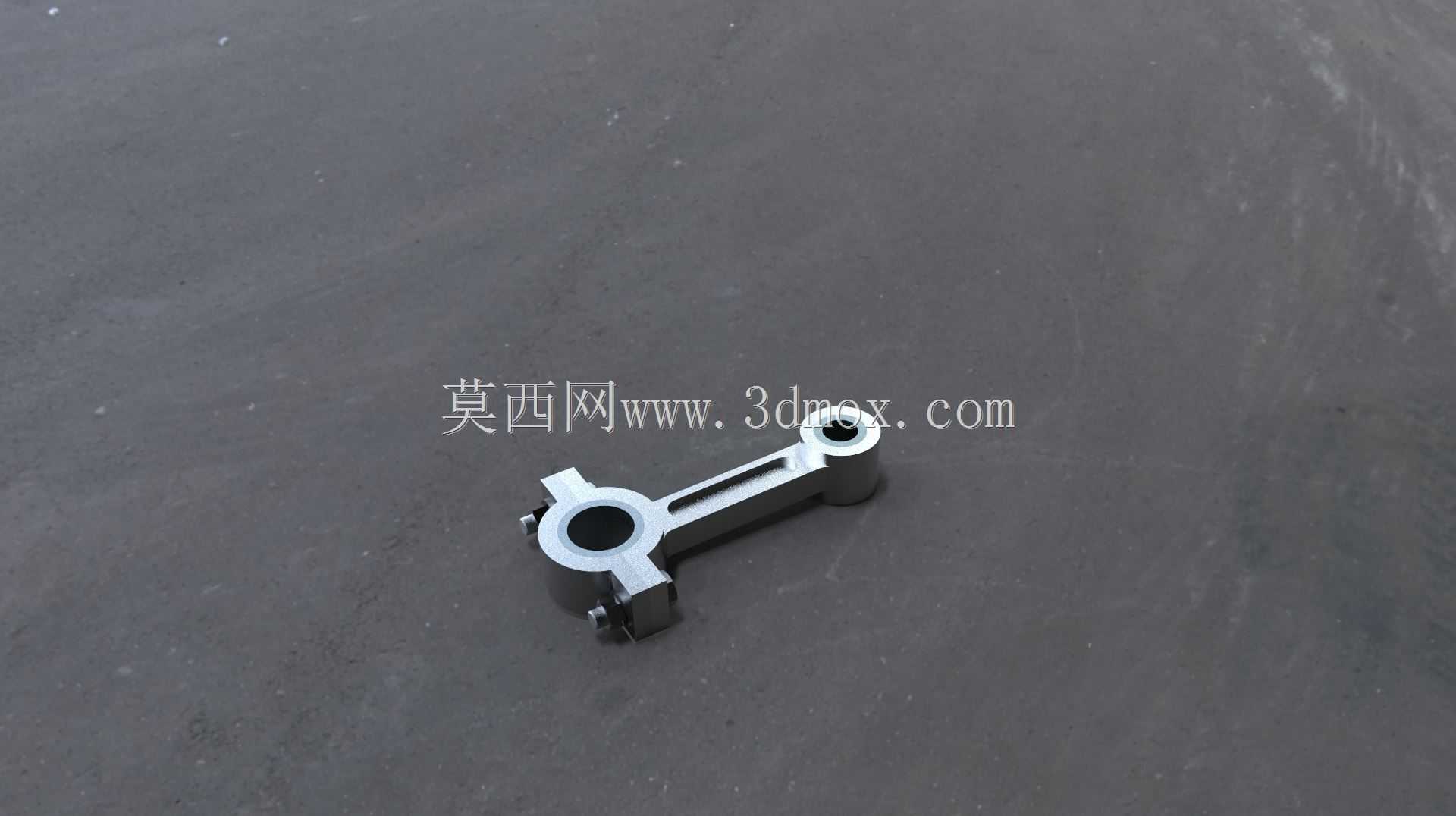

　　本次呈现的连杆采用分体式大头结构设计，大头端配套轴瓦安装位，用于和曲轴的曲柄销形成转动配合，小头端为整体式衬套安装孔，用于衔接活塞销，杆身部分采用工字形截面构型，这种截面设计的优势在于，在相同材料用量的前提下，能获得更高的抗弯截面模量，有效降低杆身在交变载荷下的弯曲变形量，同时控制整体重量，减少往复运动产生的惯性冲击。从安装边界来看，大头端的分体结合面采用平切口设计，配套两个高强度螺栓实现轴瓦盖的紧固，安装时需要严格控制螺栓的预紧力矩，避免结合面出现间隙导致轴瓦松动、异常磨损；小头端的衬套孔与活塞销采用间隙配合，工作过程中依靠飞溅润滑油实现摩擦副的润滑，设计时需要在小头端面预留足够的避让空间，避免活塞运动到上下止点时与曲柄臂或者缸体结构发生干涉。

　　从设计思路层面来说，这类连杆的尺寸链计算需要重点关注大小头孔的中心距，这个尺寸直接影响活塞的行程精度，中心距的公差需要控制在IT6级精度范围内，否则会导致压缩比偏差，影响动力输出的稳定性。大小头孔的圆柱度、孔端面与孔轴线的垂直度也有严格要求，圆柱度偏差过大会导致轴瓦或者衬套受力不均，出现偏磨问题，端面垂直度不足则会在运转过程中产生额外的侧向力，加剧相关配合件的磨损。杆身与大小头的过渡位置采用大圆角过渡设计，避免应力集中导致的疲劳断裂，这也是连杆结构设计中最容易被忽略的细节，很多早期失效的连杆都是因为过渡圆角过小，在交变载荷长期作用下从圆角位置萌生裂纹，最终引发断裂故障。

　　在实际设备装配场景中，连杆的安装需要先将小头端穿入活塞内腔，对齐活塞销孔后压入活塞销，完成活塞与连杆的组装后，再将大头端扣合在曲轴曲柄销上，紧固轴瓦盖螺栓后需要手动盘车检查运转灵活性，确认没有卡滞、异响后才能进行后续的总装工序。不同应用场景下的连杆结构会有针对性的调整，比如用于高转速内燃机的连杆会采用更高强度的锻造合金钢材质，杆身截面会做进一步的轻量化优化，用于低速重载压缩机的连杆则会适当加大杆身截面尺寸，提升结构刚性，降低重载下的变形量。另外，连杆的质量分组也是设计和生产过程中需要考虑的环节，同一台设备上使用的多根连杆需要将质量差控制在很小的范围内，避免运转过程中因为质量不均产生过大的振动，影响整套设备的运行平稳性。

　　从结构细节来看，这款连杆的大头端轴瓦盖定位采用螺栓杆部与螺栓孔的精密配合实现定位，不需要额外的定位销结构，简化了加工工序，同时也保证了装配后的位置精度。杆身上设计有润滑油道的预留结构，能够将大头端的润滑油引导至小头衬套位置，为活塞销与衬套的摩擦副提供持续润滑，避免干摩擦导致的烧蚀故障。在三维建模过程中，这类零件需要重点还原各个受力截面的尺寸、过渡圆角、螺栓孔位置精度、配合面的形位公差要求，建模时需要充分考虑加工工艺的可行性，比如分体结合面的加工余量、螺栓孔的倒角设计、轴瓦安装位的挡肩尺寸，都要符合实际机械加工的工艺要求，不能出现无法加工或者装配干涉的结构。
