齿轮连杆联动式机器人夹持执行机构

　　这类齿轮连杆联动的夹持执行机构，常被部署在轻载自动化分拣工位、教学实训机器人末端、小型装配产线的上下料环节，用来替代人工完成规则形状工件的抓取、转移、对位动作，适配的工件涵盖硬质塑料块、小型金属冲压件、3D打印坯件等外形规整、重量在1kg以内的物料，相比气动夹爪无需额外布设气路管线，仅通过单路旋转动力输入即可完成开合动作，在桌面级小型自动化设备、学生竞赛机器人平台上的适配性极强。

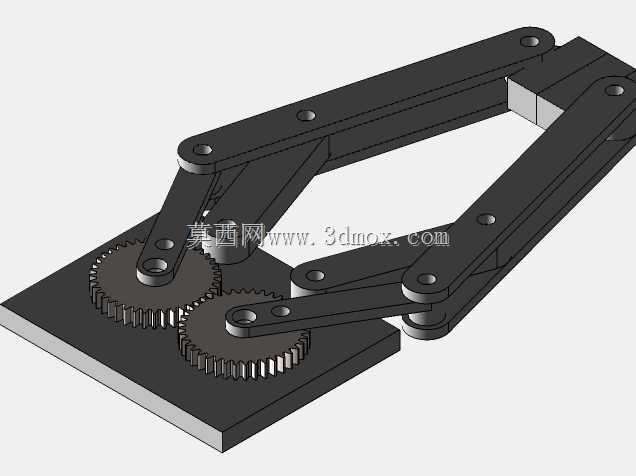

　　从结构设计逻辑来看，整套机构以底部矩形安装基板作为承载基准，基板上通过销轴固定两个互相啮合的直齿圆柱齿轮，每个齿轮的端面上都铰接了一组由多段硬质连杆组成的夹臂组件，两个齿轮的啮合传动保证两侧夹臂的开合角度完全对称，不会出现单侧夹臂偏移导致的工件夹持偏斜问题。夹臂的末端设置了块状夹持接触块，接触块的夹持面做了平面处理，和工件接触时能形成稳定的面接触，避免线接触带来的工件压痕或者夹持滑脱问题，若后续需要适配异形工件，也可直接更换末端接触块，无需改动整套连杆齿轮的主体结构，模块化替换的设计思路能大幅降低不同工况下的改造成本。

　　设计过程中首先要确定的是安装边界尺寸，整套机构的安装基板为正方形平板结构，四个角可预留安装孔位，直接通过螺栓固定在机器人末端法兰或者直线滑台的移动滑座上，安装时需要保证基板平面和动力输入轴的轴线垂直，避免齿轮啮合时出现偏载导致的齿面异常磨损。夹臂完全张开时的最大开度由齿轮的节圆直径、连杆的长度共同决定，设计时可根据常抓取工件的最大外形尺寸调整连杆铰接点的位置，在保证开度满足需求的前提下，尽量缩短连杆的悬臂长度，提升夹臂夹持时的整体刚性，减少夹持动作到位后的机构晃动量。

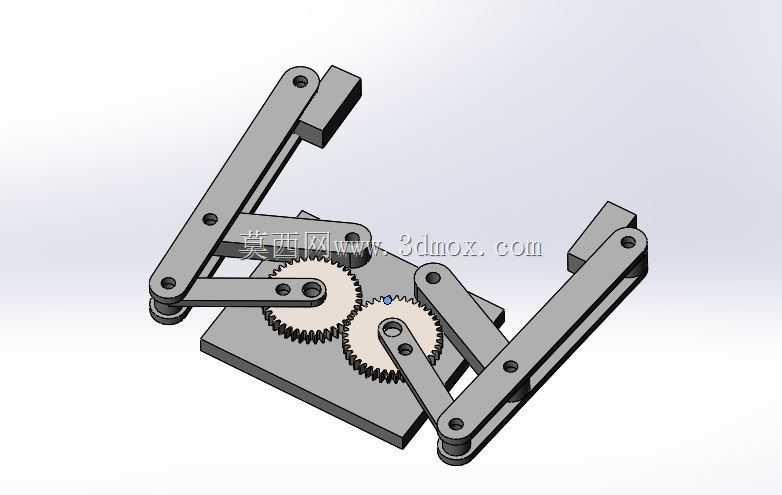

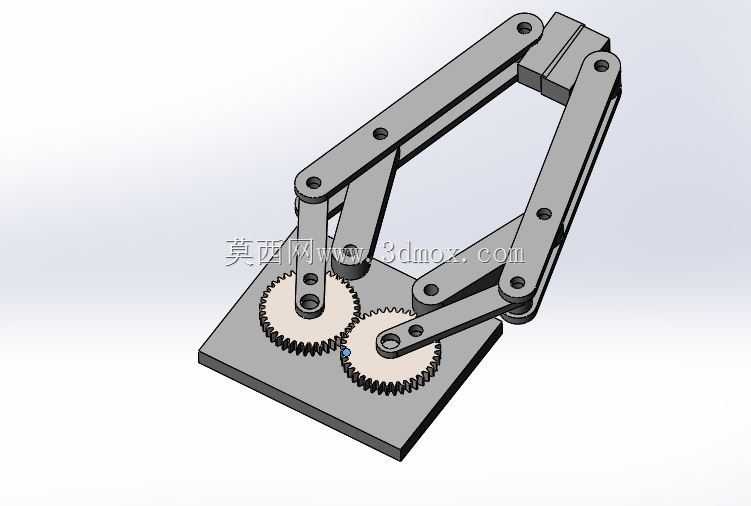

　　动力输入点设置在其中一个齿轮的转轴上，可直接连接舵机、小型直流减速电机的输出轴，当动力轴带动其中一个齿轮转动时，啮合的另一个齿轮会同步反向转动，带动两侧的连杆组做同步收拢或者张开动作，整个传动链没有冗余的传动环节，动力传递的延迟极低，开合动作的响应速度快，而且齿轮啮合的传动比固定，两侧夹臂的运动同步精度有充足保障，不会出现两侧夹持动作不同步导致的工件夹偏问题。连杆之间的铰接点都采用销轴加轴套的配合形式，轴套可选用自润滑铜套或者工程塑料套，减少长期往复转动带来的铰接处磨损，延长机构的整体使用寿命，铰接处的配合间隙需要控制在合理范围，间隙过大会导致夹臂夹持时的旷量过大，影响夹持定位精度，间隙过小则会增大转动阻力，提升动力输入的负载要求。

　　在实际工况使用中，这类夹持机构的夹持力可通过调整输入动力的扭矩进行控制，针对易碎类工件可降低输入扭矩，避免加持力过大夹损工件，针对表面较光滑的金属工件可适当提升输入扭矩，保证夹持摩擦力足够，防止工件转移过程中脱落。机构整体没有复杂的曲面结构，所有零部件都可采用常规的铣削、线切割工艺加工完成，加工门槛低，零部件的加工精度要求集中在齿轮的齿形精度、铰接孔的位置精度上，普通精度等级的机加工设备即可满足加工要求，整体制造成本远低于同规格的成品气动夹爪或者电动夹爪，适合小型设备集成、教学演示、非标设备快速搭建等场景使用。安装时需要注意齿轮的啮合侧隙调整，侧隙过大会导致开合动作的回程差变大，影响夹持位置的重复精度，侧隙过小则会导致齿轮转动卡滞，增大动力损耗。夹臂的运动行程范围内不能设置其他干涉部件，设计建模阶段需要做完整的运动干涉仿真，确认夹臂从完全张开到完全收拢的全行程内，所有连杆、齿轮之间都不会出现运动碰撞，同时要预留出工件放置的空间，保证夹臂收拢时能顺利接触到工件的两侧夹持面，不会出现夹臂还未接触工件就已经到达收拢极限位置的情况。
