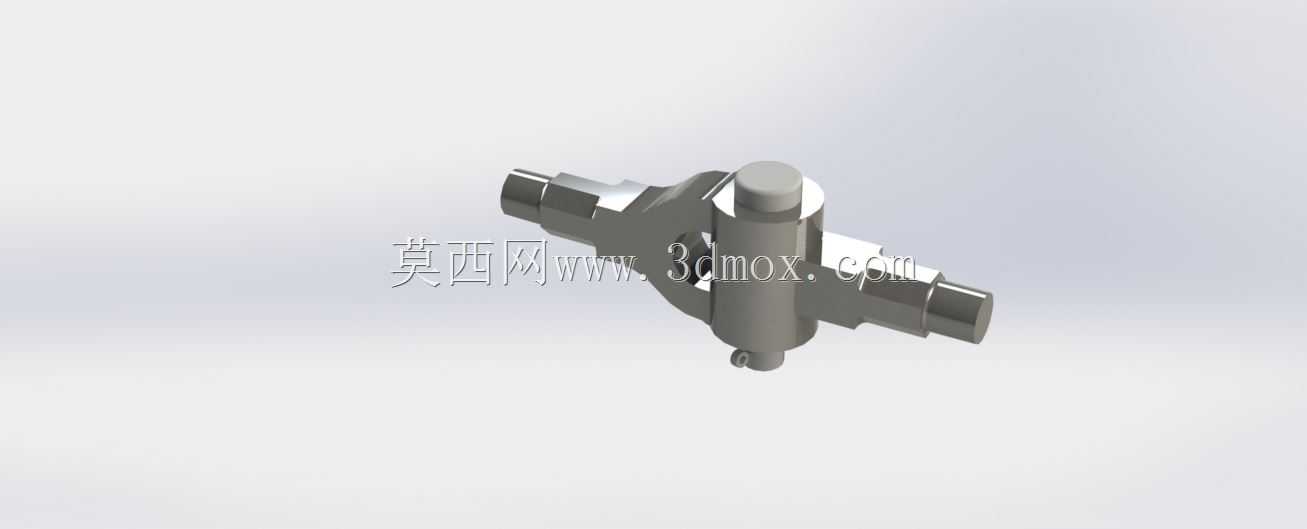

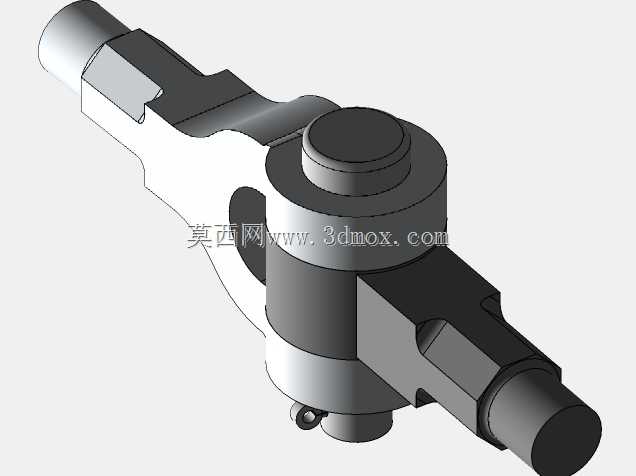

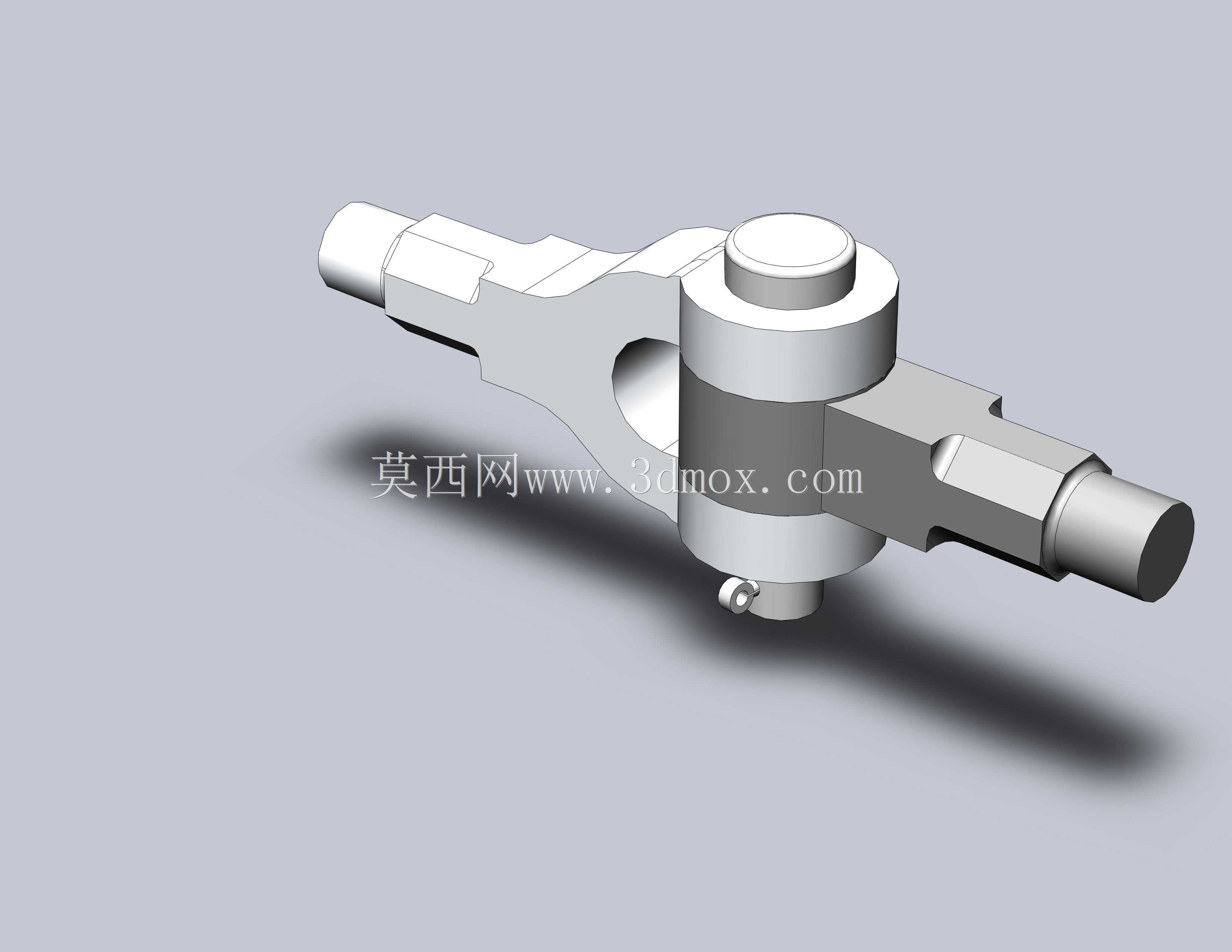

汽车转向节连接关节结构三维设计

　　该转向节连接关节是汽车转向系统中的核心传力构件，主要承担转向动作传递与行驶载荷承载的双重作用，在乘用车、轻型商用车的前桥转向总成中应用广泛，是连接转向拉杆、轮毂单元与悬架摆臂的关键枢纽部件。从实际装车场景来看，该部件安装于前轮内侧的底盘空间内，上端与减振器支柱下端支座配合，两侧轴颈分别连接轮毂轴承内圈与转向拉杆球头，下部通过球铰结构与下摆臂相连，工作过程中需要同时传递车轮受到的纵向制动力、侧向附着力以及转向过程中的横向力矩，工况载荷复杂，对结构强度与形位公差要求较高。设计过程中优先考虑了载荷传递路径的合理性，主体采用叉形对称布局，中间的主销孔与上下摆臂的铰接点同轴度控制在0.02mm以内，避免转向过程中出现卡滞或偏磨问题；

　　两侧伸出的轴颈采用阶梯轴结构，靠近根部位置设计有轴肩用于轮毂轴承的轴向定位，轴颈表面预留有密封件安装槽，可适配标准接触式橡胶油封，防止泥水、沙尘进入轴承滚道造成早期磨损。主销孔内部设计有润滑脂注油通道，端部设置有标准黄油嘴安装位，可在整车保养时直接加注润滑脂，降低铰接面的摩擦系数，延长部件使用寿命。外形尺寸方面，该关节整体横向跨距适配15-18寸轮毂对应的转向节安装空间，主销孔直径匹配主流轻型车的主销尺寸，两侧轴颈的长度与直径符合对应轮毂轴承的安装边界，安装孔位的位置度公差严格按照整车底盘硬点要求设定，可直接适配同平台车型的现有周边部件，无需额外修改周边支架或拉杆长度。结构设计上充分考虑了铸造与机加工的工艺可行性，主体壁厚均匀，

　　过渡位置均采用圆角过渡，避免应力集中，叉形臂的截面采用变厚度设计，靠近主销孔的根部位置壁厚适当增加，承受弯矩最大的区域做了局部加强，而远离载荷传递路径的部位做了轻量化挖槽处理，在保证静强度与疲劳强度满足台架试验要求的前提下，尽可能降低部件自重，减少簧下质量，提升整车行驶的操控性与平顺性。关节上的各个连接端面均设计有加工余量基准位，机加工过程中可通过一次装夹完成主销孔、两侧轴颈以及下端球铰安装面的加工，有效保证各配合面之间的位置精度，降低加工过程中的装夹误差。实际装车验证阶段，该结构可承受满载工况下过减速带的冲击载荷，转向过程中拉杆的作用力可通过两侧轴颈均匀传递到轮毂单元，无应力集中导致的变形问题，铰接部位的润滑脂留存性良好，

　　在整车耐久测试里程内未出现异常磨损或松旷问题。该关节的结构设计也兼顾了售后维修的便利性，各个配合面均采用标准尺寸，损坏后可直接单独更换，无需连带更换周边的轮毂或拉杆部件，降低后期维护成本。建模过程中对各个配合间隙做了合理设定，主销孔与主销之间的间隙符合商用车转向系统的装配要求，既保证转向动作的灵活性，又避免间隙过大导致的转向虚位问题，轴颈与轴承内圈的配合采用过渡配合，满足压装工艺要求的同时，保证轴承运行过程中无内圈蠕动问题。
