Y型手柄螺旋顶升支撑起重器具结构

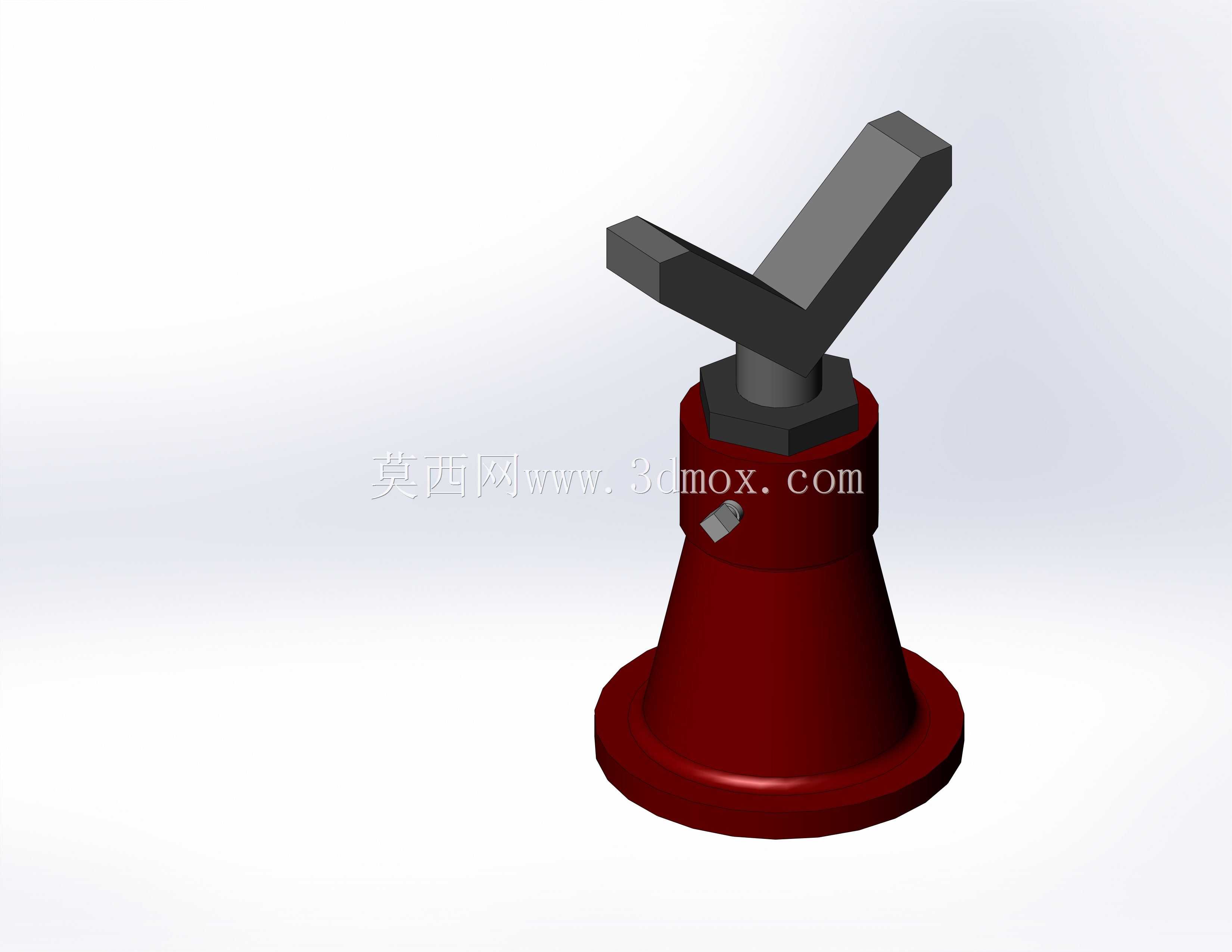

　　在设备检修、小型构件安装、工装调平的现场作业场景里，这类手动螺旋顶升器具的使用频率远高于液压类顶升设备，尤其是无外接动力源、对顶升位移精度有要求的工位，螺旋结构的自锁特性可以完全规避泄压回落的风险，作业过程中不需要额外加装机械锁止装置，单人即可完成操作。这款顶升器具采用锥台形底座设计，底部为大直径法兰式支撑面，接触地面或者支撑基准面时的压强大幅降低，在车间水泥地面、装配平台甚至硬度一般的木质工装板上放置，都不会出现局部压痕或者底座下陷的问题，底座向上逐步收窄的锥面结构，既可以减少上部结构的材料用量，又能让顶升承受的竖向载荷顺着锥面均匀分散到底部整个支撑环面，避免应力集中在螺杆与底座的连接位置。上部的操作部件采用Y型一体式手柄，

　　和常规的圆孔穿杠式手柄不同，这种一体成型的Y型结构不需要额外配置操作杆，作业时直接转动手柄即可带动螺杆旋转升降，不会出现操作杆滑脱、丢失的问题，手柄的两个施力臂长度经过匹配，普通人单手施加的扭矩即可驱动螺杆完成额定载荷的顶升，不需要借助加力杆，适合狭窄空间内的小行程顶升作业。螺杆与底座之间采用梯形螺纹传动，这类螺纹的牙型角为30度，传动效率适中，同时具备足够的自锁角度，当顶升到位后，即便撤去手柄上的操作力，螺杆在竖向载荷作用下也不会反向转动回落，完全满足作业过程中的安全要求，螺母部分嵌装在底座上部的安装座内，和底座采用过盈配合加定位销的固定方式，长期承受交变载荷也不会出现螺母松动移位的问题。从安装边界来看，

　　这款顶升器具的收拢状态总高度较低，可以放入设备底部间隙较小的工位，最大顶升行程覆盖常规小型设备调平、构件临时支撑的需求，底座的最大外径控制在合理范围，不需要过大的放置空间，多个同时使用时也不会出现互相干涉的问题。在结构设计层面，这款器具没有多余的复杂零部件，整体拆解后只有底座、螺母、顶升螺杆、Y型手柄四个主要部件，日常维护只需要定期在螺纹副位置涂抹润滑脂即可，不需要复杂的保养流程，即便在多粉尘、潮湿的作业环境下，只要定期清理螺纹缝隙里的杂物，就能保证升降动作顺畅，不会出现卡滞问题。和同规格的液压千斤顶相比，这类螺旋顶升器具不存在密封件老化漏油的问题，长期存放也不会出现失效的情况，放在工装柜里备用三到五年，取出后依然可以正常使用，

　　非常适合作为车间、维修班组的常备顶升工具。在实际选型应用时，需要注意这类器具的额定载荷匹配，不要超量程使用，同时支撑面要尽量保持水平，避免螺杆承受偏载，因为梯形螺纹在承受纯轴向载荷时的受力状态最佳，如果出现偏载，会导致螺纹牙局部受力过大，加剧磨损甚至出现滑牙问题。另外Y型手柄的转动半径是固定的，在空间特别狭窄的位置，可以通过套筒类工具接长手柄的施力位置，但要注意控制施加的扭矩，避免扭矩过大导致螺杆过载变形。这类顶升结构除了直接作为起重支撑工具使用，也可以集成在各类焊接工装、装配工装的底部作为调平支脚，相比普通的可调支脚，它的承载能力更强，调节行程更长，自锁性能更可靠，在重型工装的调平作业中优势十分明显。
