工业燃油燃烧器结构设计三维数模

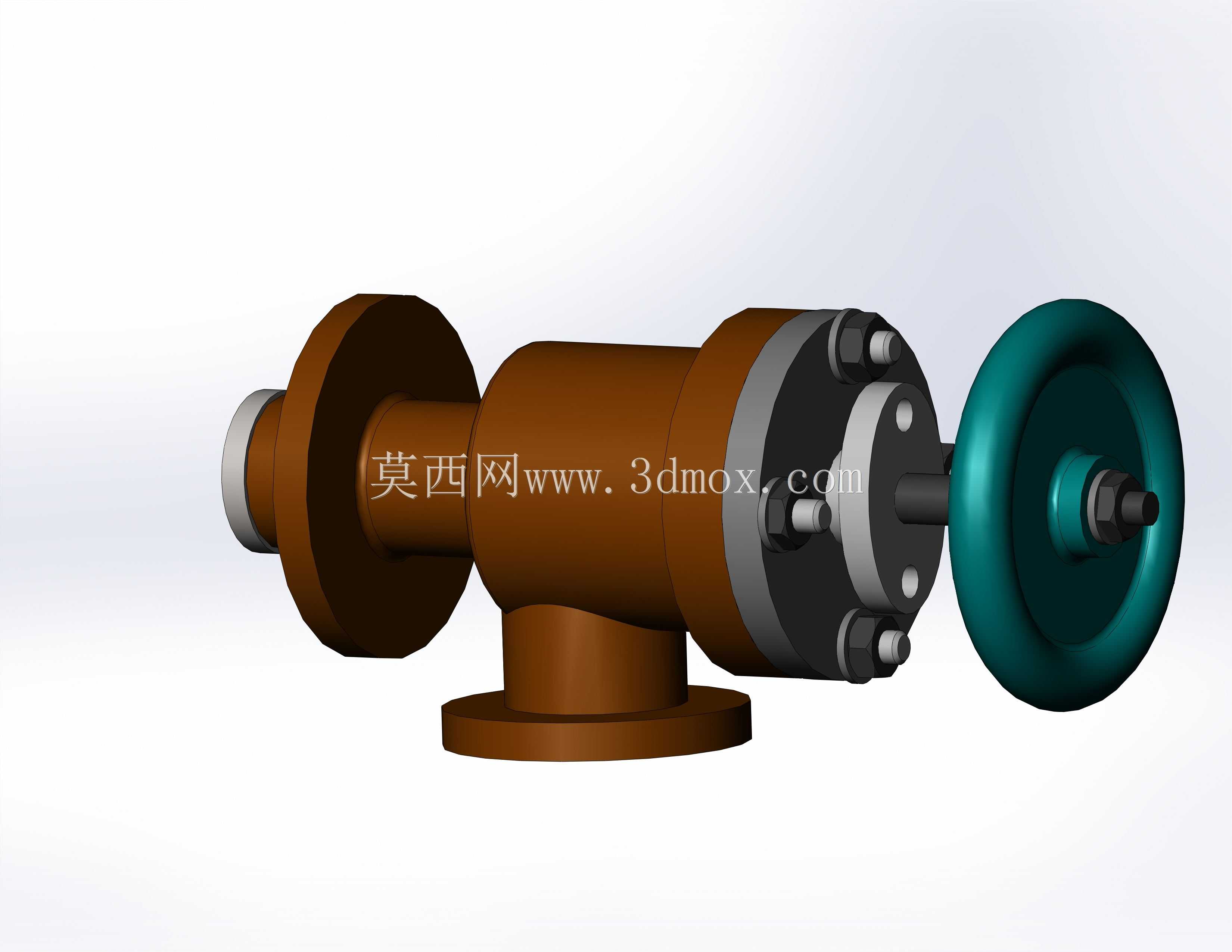

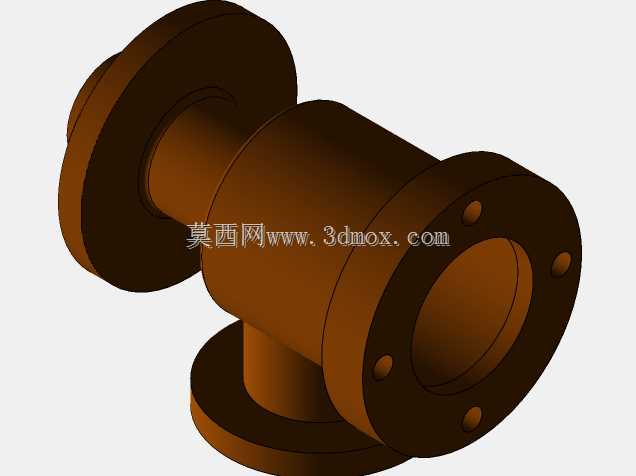

　　在工业热力配套场景中，这类燃油燃烧组件常作为中小型工业加热炉、导热油炉、小型蒸汽发生设备、涂装烘干线的核心供热单元，负责将加压雾化后的燃油与助燃空气充分混合后稳定燃烧，为后端工艺环节提供可控的高温热源，相比燃气类燃烧装置，它对配套管网要求更低，适合无固定燃气管网覆盖的厂区、野外临时供热工位使用。从结构设计逻辑来看，整个组件采用侧进底装的布局思路，主体流道采用铸钢质感的一体式腔体结构，减少了多段拼接带来的密封泄漏风险，腔体侧面的法兰接口用于对接加压燃油输送管路，底部的法兰盘为整机安装基准面，安装时可直接通过螺栓固定在炉体侧壁的预留安装座上，安装边界需预留手轮操作空间，手轮侧需留出至少150mm的操作间隙，避免调节时与周边管线、

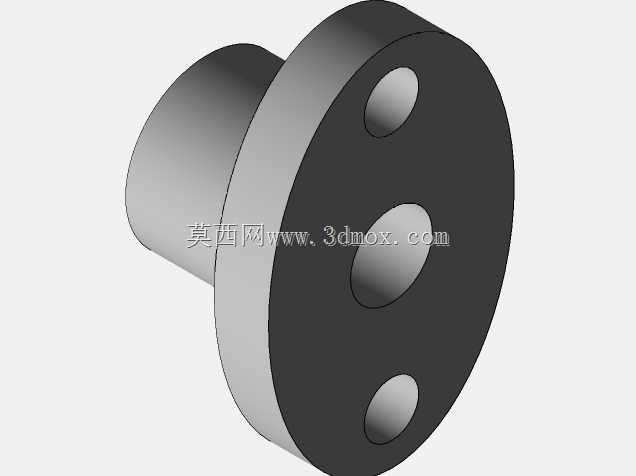

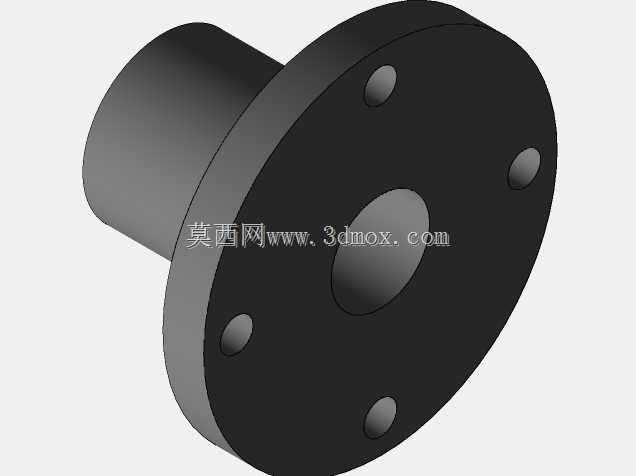

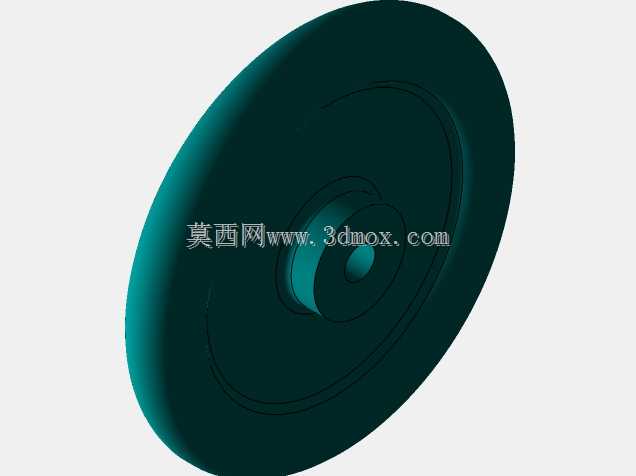

　　护板产生干涉，整体轴向长度控制在适配常规炉墙厚度的范围内，无需额外加长过渡接套即可完成安装。组件端部的手轮结构用于调节燃油供给的通断与开度，通过旋转手轮带动内部阀芯位移，改变油路通流面积，从而实现燃烧功率的线性调节，手轮采用防滑轮缘结构，表面做了防滑纹理处理，操作人员佩戴劳保手套也能完成精准调节，不会出现打滑脱手的问题。阀芯与腔体之间采用多级密封结构，靠近燃烧端的位置设置了耐高温密封填料组，可耐受燃烧端倒灌的高温辐射，避免燃油从阀杆位置渗漏引发安全隐患。靠近燃烧输出端的连接法兰用于对接燃烧喷口与稳焰结构，模型中还原了法兰端的均布螺栓孔位，孔位位置与同规格的标准燃烧器喷口完全匹配，设计选型时可直接对接通用型稳焰筒、点火电极组件，

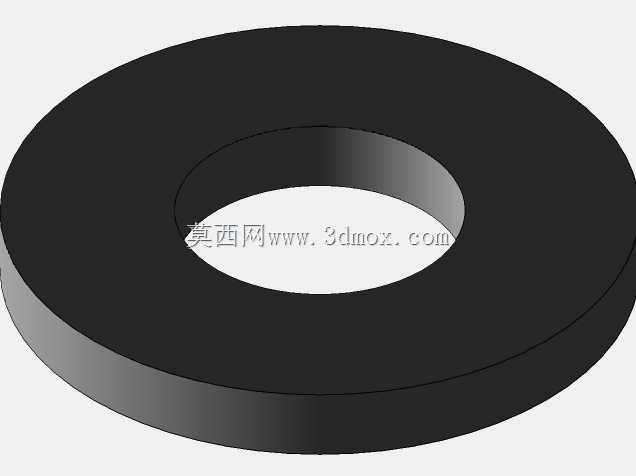

　　无需二次改孔。油路腔体内部做了流线型导流设计，燃油从侧方接口进入后，会沿着腔体环道均匀流向端部的雾化喷嘴位置，避免出现局部涡流导致的供油压力波动，保证雾化效果稳定，不会出现因供油不均产生的火焰脉动、断火问题。从建模细节来看，所有配合面都预留了合理的公差间隙，法兰密封面位置还原了密封槽结构，安装时可嵌入耐油石棉垫或者金属缠绕垫实现静密封，螺栓连接位置都做了沉台或者凸台结构，保证螺栓拧紧时受力均匀，不会出现偏载导致的密封失效。整个组件的重心落在底部安装法兰的中心区域，安装后不会出现偏载力矩，长期高温运行下也不会因为热胀冷缩出现连接松动的问题。在实际工况适配中，这类结构的燃烧器可适配柴油、重油等多种液态燃料，

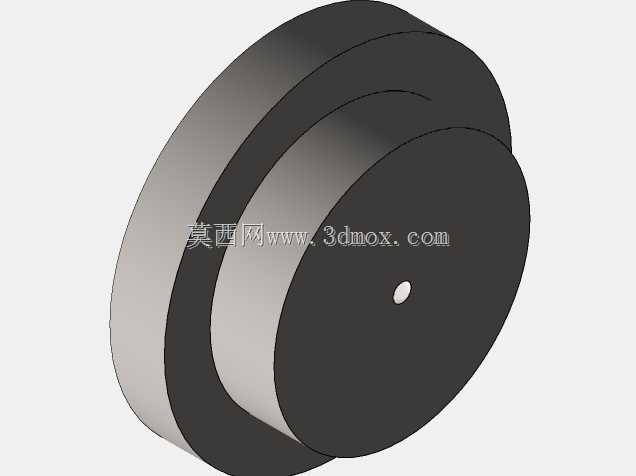

　　只要前端配套对应粘度等级的加压油泵与雾化喷嘴即可实现稳定燃烧，调节比可覆盖常规工业加热的常用功率区间，从小火保温到满功率供热的切换过程平滑，不会出现爆燃或者熄火的问题。建模过程中对所有易磨损、易更换的部件都做了独立的零件拆分，比如密封压盖、手轮固定螺母、连接螺栓都为独立可编辑零件，后续做改型设计时，可直接替换对应零件的参数，比如更换不同通径的油路腔体、不同直径的手轮，就能快速衍生出适配不同功率等级的燃烧器型号，无需重新搭建整体装配结构。组件外露的金属表面都做了对应的工艺特征还原，非加工面保留了铸造的圆角过渡，加工面做了平整的表面质感区分，密封配合面的粗糙度等级按照实际加工要求做了对应呈现，完全符合机械加工的工艺逻辑，不存在违背加工常识的尖角、无拔模斜度的铸造结构。在安装调试环节，底部法兰的定位止口与炉体安装座的止口为间隙配合，安装时可快速定位找正，无需反复调整同轴度，连接螺栓采用对称拧紧的方式即可保证密封面均匀受压，侧方进油接口的螺纹规格采用通用管螺纹，可直接对接现场的标准输油管路，无需额外加工转换接头。
