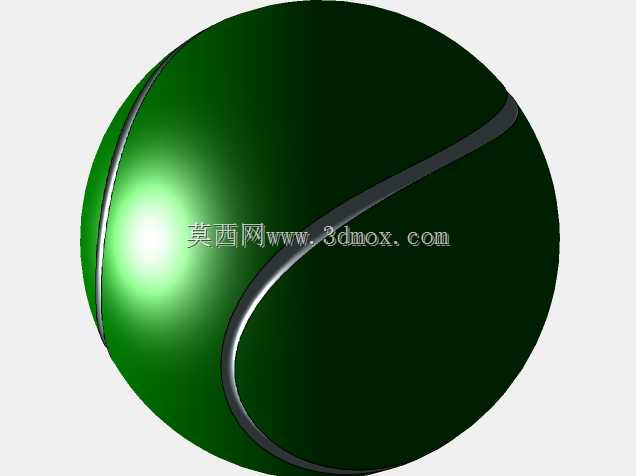

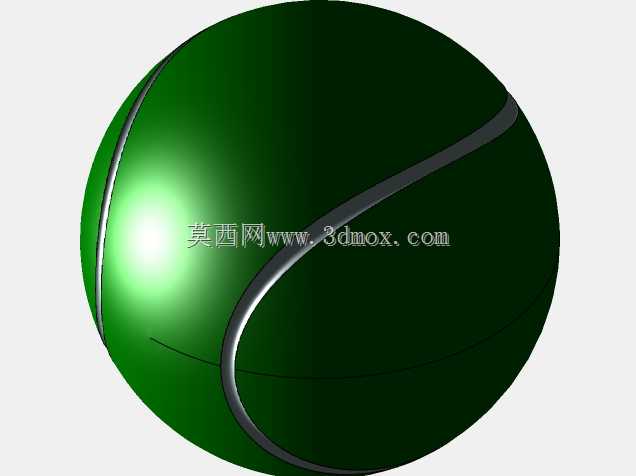

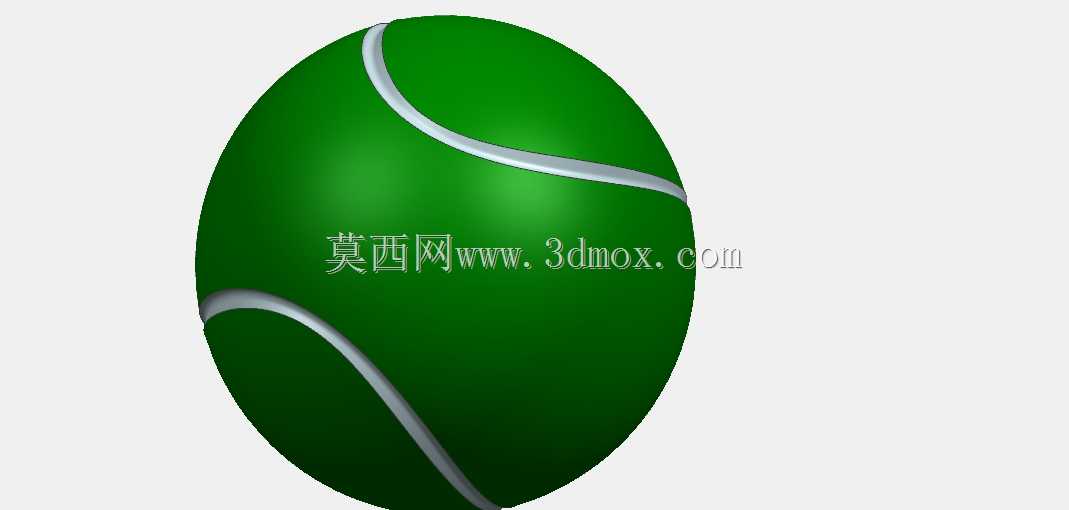

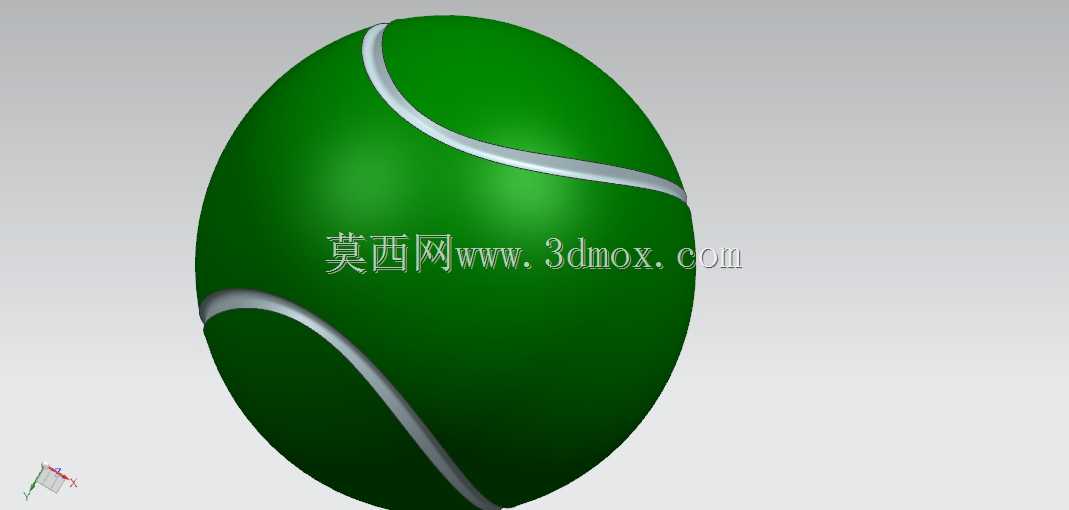

标准运动用网球曲面造型三维设计

项目分类:通用机械零部件 发布时间:2022-01-04 ID:484028
  • 标准运动用网球曲面造型三维设计
  • 标准运动用网球曲面造型三维设计
  • 标准运动用网球曲面造型三维设计
  • 标准运动用网球曲面造型三维设计
  • 标准运动用网球曲面造型三维设计

  在体育器材装备的结构设计领域,球类产品的曲面建模一直是曲面造型能力的典型训练载体,网球作为普及率极高的球类运动器材,其外形结构看似简单,实则对曲面连续性、接缝特征的还原度有明确的工程要求。从实际应用场景来看,这类网球三维模型可用于体育用品的结构仿真、运动轨迹动力学分析、文创产品衍生设计、教学演示场景的素材搭建,也可作为曲面建模练习的典型案例,帮助结构设计人员掌握空间曲线投影、曲面修剪、圆角过渡等核心建模操作。

  从产品功能特性层面分析,标准网球的外形并非正球体的简单变形,其表面的接缝线条是包覆结构的特征体现,实际生产中网球由多块橡胶基材拼接后包覆毛毡面料,接缝位置的凸起弧度直接影响球体飞行过程中的空气阻力分布,建模过程中需要精准还原接缝的空间走向,不能简单采用平面投影曲线直接修剪球面,否则会出现曲面接缝处曲率突变,与实际产品的外形特征不符。设计这类球体模型时,首先要确定基准球体的基础直径参数,参考正规赛事用球的尺寸边界,球体直径控制在65.4mm至68.6mm区间内,建模时取中间值作为基础尺寸,保证后续特征添加后整体尺寸符合实际产品的规格范围。

  具体的设计思路上,首先建立基准坐标系,以原点为球心生成基础球面,之后需要构建空间缠绕曲线来模拟网球表面的接缝轨迹,这一步不能直接在平面上绘制样条线后投影,因为平面投影的曲线在球面不同纬度位置的曲率会出现不均匀偏差,正确的做法是通过基准面的角度偏移,在多个相交基准面上绘制分段圆弧,再通过组合投影、曲线桥接的方式生成连续的空间闭合曲线,保证曲线在整个球面上的曲率变化均匀,与真实网球的接缝走向完全匹配。完成空间曲线构建后,使用曲面修剪工具沿曲线对基础球面进行分割,之后对接缝位置做等距偏移生成凸起的接缝特征,偏移量控制在1mm至1.5mm之间,与真实网球接缝的凸起高度一致,之后对凸起特征的两侧做变半径圆角过渡,避免出现尖锐棱边,还原毛毡包覆后的柔和触感特征。

  从安装与适配边界来看,这类球体模型在用于运动仿真场景时,需要保证球体的质心与坐标系原点重合,模型的几何中心偏差控制在0.01mm以内,避免动力学仿真过程中出现偏心导致的轨迹计算误差;如果用于3D打印验证场景,模型的壁厚需要统一设置为2mm以上,保证打印过程中不会出现薄壁破损,接缝位置的特征圆角不能小于0.3mm,避免打印时出现支撑难以去除的问题。在曲面质量检查环节,需要对所有曲面做G2连续校验,保证球面主体与接缝过渡位置的曲率无突变,反射线分析时条纹均匀无扭曲,这样导出的模型在不同三维软件间交互时不会出现破面、特征丢失的问题。

  很多初级建模人员在制作网球模型时容易陷入两个误区,一是直接采用纹理贴图代替实体接缝特征,这样的模型只适合远距离渲染场景,一旦用于结构分析、3D打印等工程场景就完全无法满足精度要求;二是接缝曲线的构建过于随意,没有参考真实网球的接缝缠绕角度,导致最终模型外形失真,看起来更像棒球或者其他球类产品。实际建模过程中可以参考真实网球的接缝比例,单条接缝曲线在球面上的包覆角度约为120度,两条主接缝呈对称分布,这样构建出来的模型无论从哪个视角观察,都能与真实网球的外形特征匹配。另外在模型的细节处理上,不需要刻意还原毛毡的纹理凹凸,因为这类微观纹理如果通过实体特征建模会极大增加模型的面数,拖慢后续仿真、装配的运算效率,通常这类外观纹理通过渲染阶段的材质贴图实现即可,实体模型只需要保证宏观结构特征的精度。

  从工程应用的延伸角度来看,这类标准化的球体曲面建模逻辑,还可以迁移到其他类似结构的产品设计中,比如球形阀门的阀芯结构、球形储罐的壳体分块设计、玩具弹力球的结构设计等,核心的空间曲线构建、曲面分割、圆角过渡的操作逻辑是完全相通的,掌握网球这类典型曲面模型的建模方法,能够帮助设计人员快速理解空间曲面的构建逻辑,应对更多复杂回转类、曲面类产品的设计需求。在模型的装配适配性上,由于网球本身是独立的完整产品,不需要额外的安装接口,建模时只需要保证整体外形的尺寸精度,在导入到各类运动场景、器材装配场景时,可以直接通过坐标系对齐的方式完成装配,不需要额外做特征适配,这也是这类独立球类模型的应用优势。
