Creo环境下标准拼接式足球结构设计

　　日常接触的标准竞技足球，其球面拼接结构一直是机械曲面建模、装配约束练习的典型载体，很多结构工程师在接触复杂曲面装配、阵列特征、曲面缝合等操作时，都会选择足球结构作为练手对象，毕竟它的结构逻辑清晰，特征约束明确，能很好地验证参数化建模的逻辑合理性。从实际应用场景来看，这类球面拼接结构的设计逻辑不止应用在足球生产上，很多球形储罐、穹顶建筑结构、球形游乐设施、多面体传感器外壳的设计，都会参考足球的正多边形拼接逻辑，通过规则的平面单元拼接成近似球面的封闭结构，既能降低曲面加工的难度，又能保证整体结构的受力均匀性。

　　做这个足球结构设计的时候，首先要明确球面拼接的核心几何逻辑：标准足球是由12块正五边形面板与20块正六边形面板拼接而成，每块正五边形的五条边都与正六边形的边等长，每个正五边形周围相邻5块正六边形，每块正六边形则间隔相邻3块正五边形与3块正六边形，所有拼接边的边长完全一致，拼接后相邻面板的二面角需要匹配球面曲率，才能保证最终装配后形成规整的近似球体，不会出现面与面之间的缝隙或者错位。设计初期需要先确定球体的基准直径，常规5号竞技足球的直径基准在220mm左右，建模时先以原点为球心创建基准球面作为所有面板的贴合参考，先绘制单块正五边形的草绘截面，将草绘投影到基准球面上得到五边形面板的基础曲面，再通过几何约束推导相邻正六边形的位置，保证六边形的边长与五边形边长完全相等，且六边形的对应边与五边形边完全贴合。

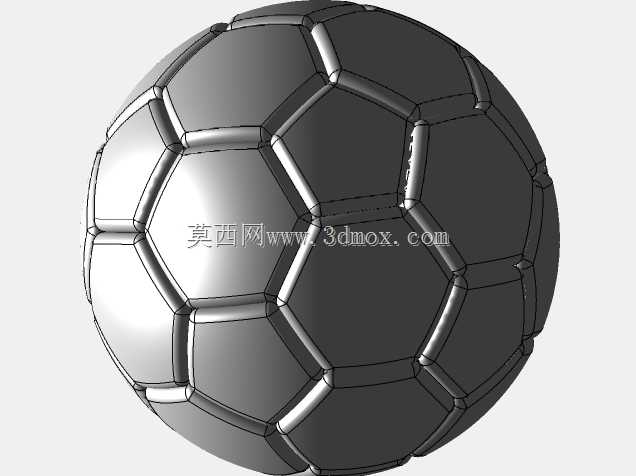

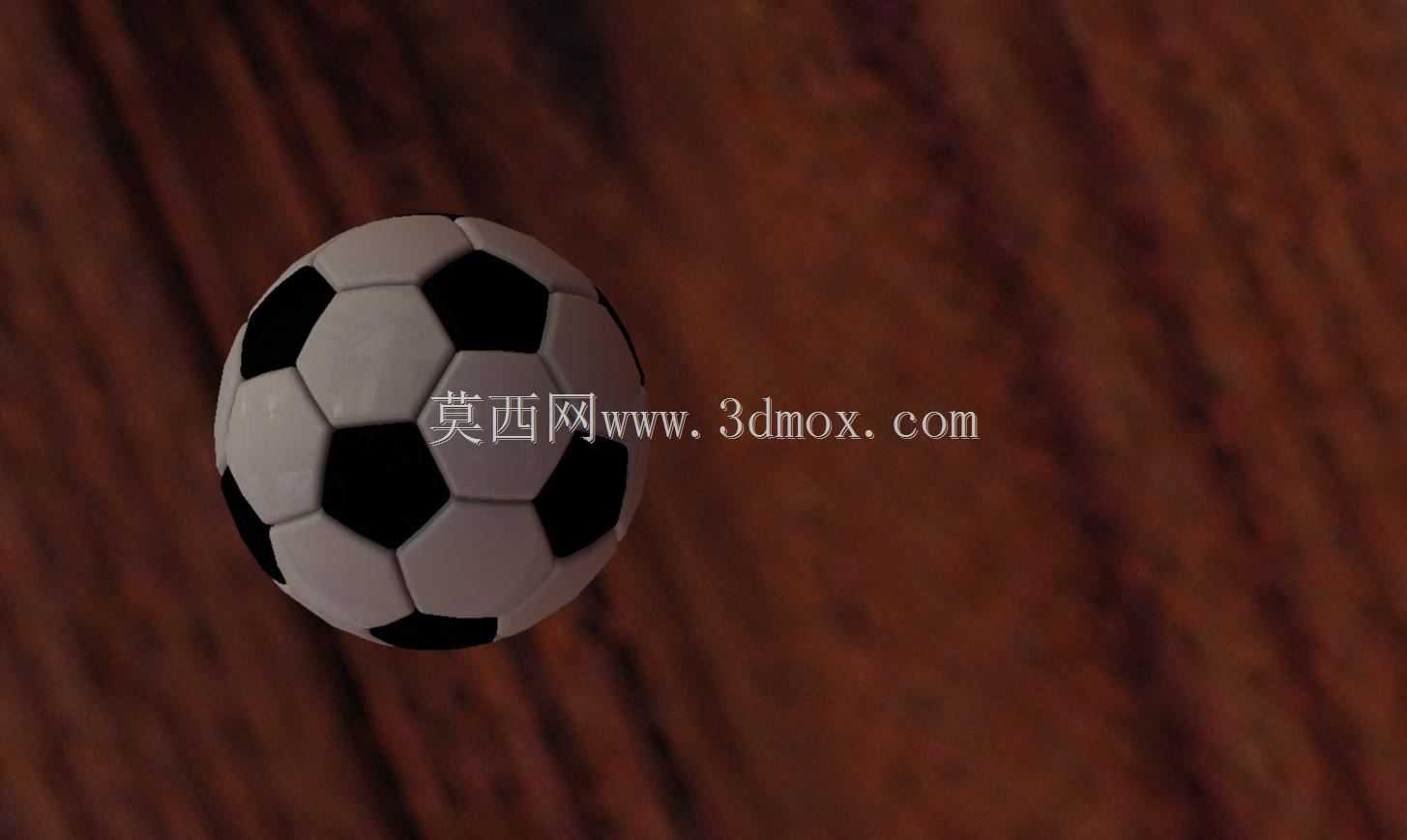

　　装配逻辑上不需要逐个绘制所有32块面板，只需要完成单块五边形与相邻单块六边形的约束装配，通过轴阵列、参考阵列的方式就能完成整个球面的拼接，阵列过程中需要反复校验相邻面板的拼接边是否完全重合，相邻面板在球面上的法向夹角是否一致，避免阵列后面板出现穿插或者缝隙。很多新手做这类建模时容易直接用平面多边形硬拼接，最后得到的是多面体而不是贴合球面的弧形面板，实际上正式生产的足球面板都是带有一定弧度的，拼接后才能形成饱满的球形，建模时每块面板的曲面都要与基准球面保持等距偏移，偏移量对应足球外皮的厚度，常规足球外皮厚度在3-5mm左右，这个厚度参数会直接影响拼接后相邻面板的边缘配合间隙，设计时需要预留出粘接或者缝合的工艺余量。

　　从结构特性来看，这种正五边形与正六边形交替拼接的球面结构，相比单一多边形拼接的球面，受力分布更加均匀，当球体受到外部冲击时，冲击力会沿着拼接缝的方向分散到更多面板上，不会出现局部应力集中导致的面板变形，这也是为什么这种结构从早期的真皮足球一直沿用至今，哪怕现在材料更新为合成皮革、热粘合工艺，核心的拼接几何逻辑都没有发生本质变化。建模过程中还需要考虑面板边缘的倒角处理，实际生产中每块面板的拼接边缘都需要做轻微的倒斜角，避免拼接后边缘凸起影响球面的圆度，同时也能减少拼接缝的宽度，提升球体表面的顺滑度。

　　很多工程师在练习这类曲面装配时，容易忽略安装边界的校验，也就是所有面板拼接完成后，整体球体的圆度公差是否在允许范围内，常规竞技足球的圆度公差要求不超过1.5%，也就是任意方向测量的直径差不能超过3mm，建模完成后可以通过软件的测量工具，对球体不同方向的截面直径进行多点测量，校验阵列装配后的整体尺寸偏差，如果出现偏差，需要回到最初的草绘截面调整正多边形的边长参数，或者调整阵列的角度约束，保证所有面板都精准贴合在基准球面上。另外，这类拼接结构的设计思路还可以延伸到其他多面体曲面产品的设计中，比如多面球形灯罩、球形拼接玩具、模块化球形压力容器的单元设计，核心都是通过规则平面单元的参数化阵列，实现复杂曲面的低成本制造，毕竟加工规则的平面多边形面板，比加工连续的复杂曲面难度要低很多，装配逻辑也更简单，适合批量模块化生产。
