多段花键组合式传动齿轮轴结构

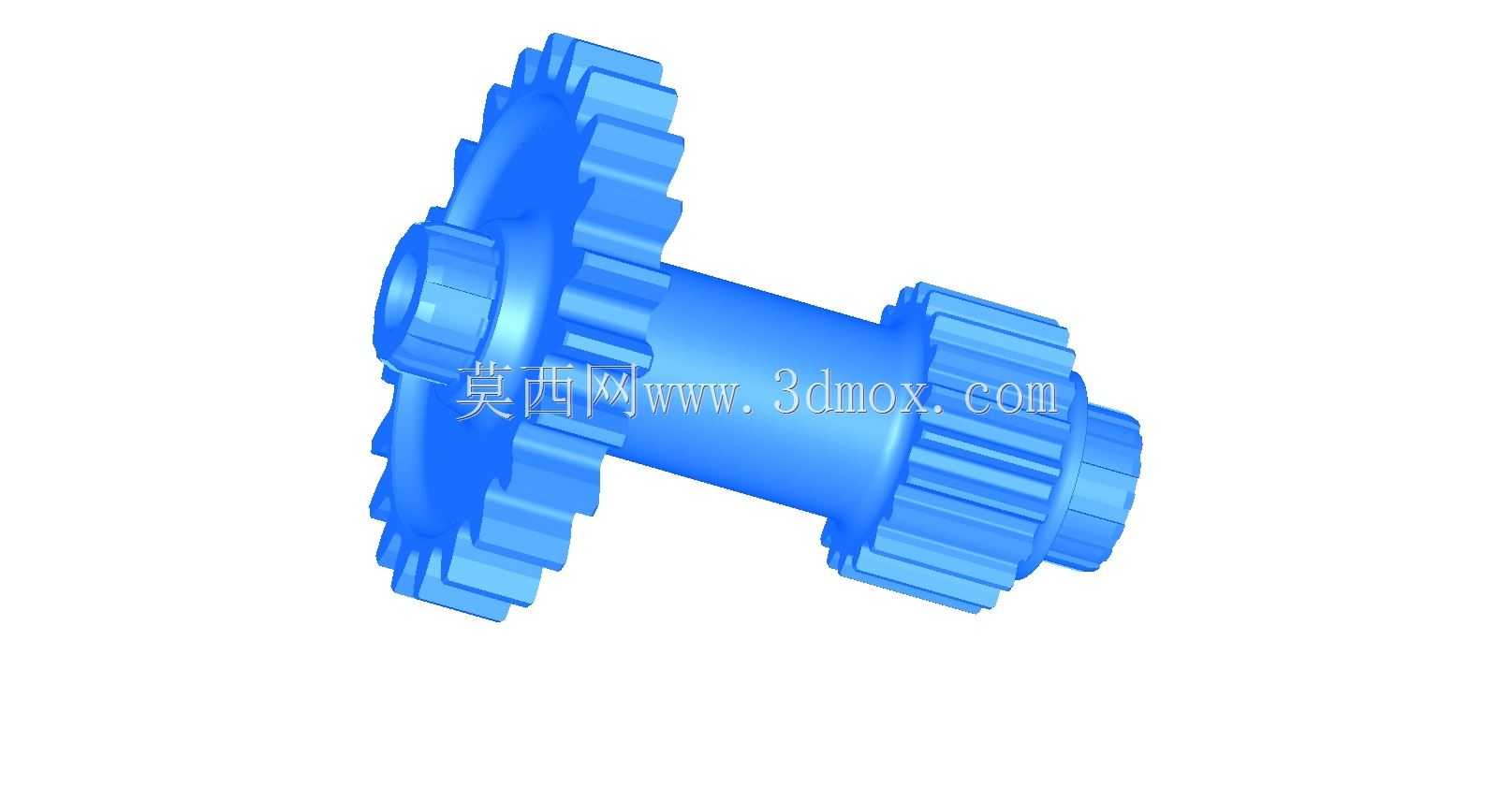

　　在常规的定轴轮系传动布局中，这类带多段花键结构的齿轮轴，往往承担着动力输入与扭矩分流的核心作用，区别于普通光轴搭配独立齿轮的装配形式，该结构将啮合齿圈与轴身做一体化设计，从根源上消除了齿轮与轴配合面的键连接间隙，在频繁正反转、启停冲击的工况下，能有效避免键槽磨损、配合松动引发的传动回差问题，常见于中小功率的变速箱传动单元、农机传动箱以及小型工程机械的动力传递路径中。从结构细节来看，轴身一侧集成的是渐开线圆柱齿轮齿圈，齿向为直齿设计，啮合过程中无轴向分力，对两端支撑轴承的轴向载荷要求更低，适配不需要轴向滑移的固定速比传动工位；轴身其余两段分布的是矩形花键结构，花键齿的齿侧均做了等距均布处理，相比单键连接，花键配合的接触面积更大，

　　单位面积承压更小，既可以用来装配滑移换挡齿轮，实现不同速比的动力切换，也可以通过花键配合连接联轴器、同步器等部件，保证扭矩传递过程中的同轴度精度。设计这类轴类零件时，首先要根据传动系统的额定输入扭矩核算齿根弯曲强度与轴身扭转强度，确定齿轮的模数、齿宽以及轴身各段的直径梯度，轴身的直径变化处均设置了过渡圆角，避免应力集中引发的疲劳断裂，尤其是花键段与光轴段的衔接位置、齿轮齿圈与轴身的交接位置，圆角半径需要结合装配密封圈、轴套的尺寸边界做匹配，既不能因为圆角过大导致相关零件无法装配到位，也不能因为圆角过小留下应力断裂隐患。在安装边界层面，该齿轮轴的两端轴颈为轴承配合位，尺寸公差需要按照基孔制的过渡配合要求加工，

　　表面粗糙度控制在适合轴承装配的区间，保证轴承内圈与轴颈的贴合紧密性，避免跑圈内圈的故障；齿轮齿圈的端面与相邻轴肩的垂直度需要严格控制，否则装配后会出现齿轮啮合偏载，引发齿面异常磨损、传动噪音过大的问题；花键段的大径、小径以及齿厚尺寸需要按照滑动配合或者固定配合的公差要求加工，若用于滑移齿轮装配，花键齿侧需要预留合适的滑动间隙，同时保证齿侧的表面光洁度，减少换挡过程中的卡滞感。实际应用中，这类一体化齿轮轴的材质通常选用中碳合金钢，经过调质处理后齿面做高频淬火，保证芯部具备足够的韧性来承受冲击载荷，齿面具备足够的硬度来抵抗啮合磨损，相比分体式的齿轮与轴装配结构，一体化结构的零件数量更少，装配工序更简单，整体的同轴度精度更容易保证，

　　在空间紧凑的传动箱体内，能有效缩减轴向安装尺寸，给其他换挡机构、润滑结构留出足够的布置空间。需要注意的是，这类轴在装配时要提前确认各轴段的轴向定位尺寸，通过轴用挡圈、轴套或者轴承端盖完成轴向限位，避免传动过程中轴出现轴向窜动，导致齿轮啮合错位、花键配合脱开的问题；日常维护中，要保证齿轮啮合位置与花键配合位置的润滑充分，避免干磨引发的齿面点蚀、花键齿磨损问题，尤其是在多粉尘、高湿度的作业环境下，配合位置的密封圈要定期检查更换，防止杂质进入配合面加剧零件磨损。
