多段花键组合式传动齿轮轴结构设计

　　在常规的定轴轮系传动布局中，这类集成了外啮合齿轮段与多组花键连接段的轴类零件，往往承担着动力输入、扭矩分流、转速匹配的多重作用，并非单一的齿轮或者传动轴功能的简单叠加。从实际装机场景来看，这类零件常见于中小功率的变速传动箱、工程机械的行走驱动单元、农用机械的动力输出模块中，区别于普通光轴搭配平键连接齿轮的结构，它把啮合齿形直接加工在轴体本体上，从根源上消除了齿轮与轴之间的配合间隙，在频繁正反转、冲击载荷较大的工况下，不会出现键槽挤压变形、齿轮周向窜动的问题，传动精度的保持性比装配式结构高出不少。

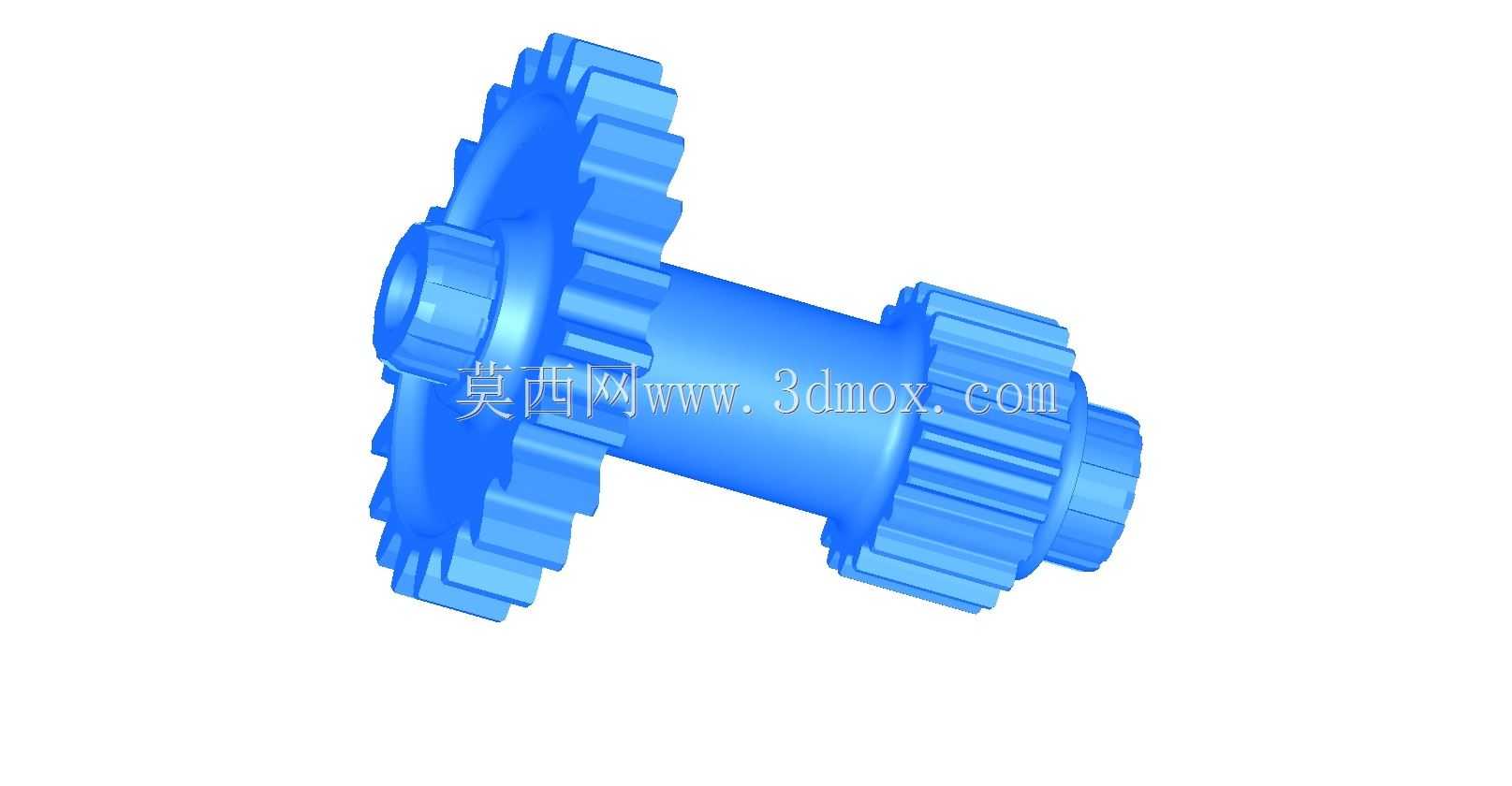

　　从结构设计的逻辑来看，轴体上的三段功能区划分非常明确：左侧大直径段的渐开线圆柱齿轮是主啮合段，承担主要的扭矩传递任务，齿向根据实际啮合配对齿轮的旋向做了匹配设计，齿顶圆、齿根圆的过渡位置做了圆角处理，避免热处理阶段的应力集中，也能减少啮合过程中齿端的剐蹭磨损；中间的光轴段是轴承安装位，直径尺寸匹配常用的深沟球轴承或者圆锥滚子轴承的内圈孔径，轴肩位置的高度严格按照轴承内圈的定位要求设计，既保证轴承安装到位后有足够的轴向定位支撑，又不会因为轴肩过高影响轴承的后续拆卸维护；右侧的两组外花键段，分别用来连接不同的传动负载，靠近中间光轴的花键直径更大，用来传递主要的输出扭矩，最外侧的小花键段则用来连接转速检测元件、操作拨叉或者辅助润滑组件，不同直径的花键段在装配时还能起到导向定位的作用，避免零件装反引发的传动故障。

　　在安装边界的考量上，这类齿轮轴的轴向定位通常依靠中间轴承位两侧的轴肩配合箱体轴承孔的挡圈或者端盖实现，整根轴的同轴度公差需要控制在IT7级以内，否则齿轮啮合时会出现偏载，齿面局部磨损过快，花键段的齿侧间隙需要根据工作温度做适配调整，在高温工况下选用稍大的配合间隙，避免热胀后花键副卡滞。设计阶段还需要考虑轴的挠度变形，因为齿轮啮合点距离轴承支撑位有一定的悬臂距离，需要通过合理分配各轴段的直径，把轴的最大挠度控制在齿轮模数允许的范围内，避免啮合时出现齿顶干涉。另外，轴体的所有棱边、齿端都做了倒角处理，既方便装配时的零件导入，也能去除加工毛刺，避免装机后毛刺脱落进入润滑系统，造成轴承或者齿面的磨粒磨损。

　　从实际使用的反馈来看，这种一体式齿轮轴的抗过载能力比装配式结构强30%左右，尤其是在瞬时冲击载荷较大的工况下，不会出现键连接失效的问题，但对应的加工要求也更高，齿形与花键的位置度公差需要严格管控，热处理阶段需要采用轴类专用的吊装工装，避免淬火过程中轴体出现弯曲变形，后续的磨加工工序需要以两端的中心孔作为定位基准，保证各功能段的同轴度要求。在润滑设计上，通常会在轴体中心加工通油孔，把润滑油引导到各个花键连接位和轴承安装位，保证相对运动的接触面有足够的润滑油膜，降低磨损速率，延长零件的整体使用寿命。
