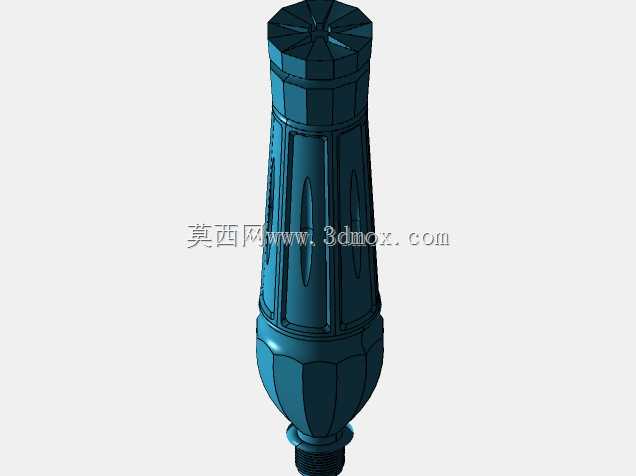

精细曲面结构茶瓶三维数模设计

　　日常接触的茶瓶类盛装容器，很多人只关注其保温、握持的使用体验，却很少留意这类薄壁曲面件在结构设计上的细节考量。做这类产品的三维结构设计时，首先要锚定实际使用场景的边界：日常居家、办公场景下的手持盛装需求，决定了瓶身曲面不能出现突兀的棱角，既要保证握持时的贴合度，也要兼顾注塑或者吹塑成型时的脱模顺畅度，避免出现倒扣结构导致的成型缺陷。从曲面铺构的逻辑来看，整个瓶身的曲面过渡需要连续顺滑，从瓶底的承托平面到瓶身主曲面，再到瓶口的螺纹衔接段，每一段曲面的曲率变化都要做连续控制，不能出现曲率突变导致的外观棱线，也不能因为曲面过渡过于平缓导致握持时打滑。瓶底部分需要设计足够的支撑平面，同时在支撑面内侧做加强筋结构，

　　避免盛装高温液体时瓶底受热变形，放置在桌面时出现倾斜漏液的问题。瓶身的直径设计要适配成年人手掌的握持跨度，通常主握持段的截面周长控制在合适范围，既不会因为直径过小导致盛装容量不足，也不会因为直径过大让手型偏小的使用者握持不稳。瓶口部分的结构要和通用瓶盖做适配，螺纹段的螺距、牙型深度都要符合通用密封件的配合公差，保证旋合后的密封性能，避免盛装液体时出现渗漏。很多新手在做这类曲面容器建模时，容易只追求外观的曲面流畅度，忽略壁厚的均匀性控制，实际上整个瓶身的壁厚偏差需要控制在合理区间，壁厚过薄会导致结构强度不足，盛装液体时容易受外力变形，壁厚过厚则会增加材料成本，同时成型时容易出现缩痕、翘曲的缺陷。在曲面拆分的过程中，

　　要提前考虑后续模具加工的可行性，主曲面尽量做成整体可加工的结构，减少不必要的曲面拆分，避免后续分型时出现过多的夹线影响外观质量。瓶肩位置的过渡曲面是整个设计的难点，这个位置既要衔接瓶身的大曲面，又要平滑过渡到瓶口的小直径段，曲率变化率如果控制不当，不仅外观上会出现生硬的转折，成型时也容易因为料流速度变化导致填充不满或者熔接痕明显。做曲面铺构时，会先搭建主控制线，从瓶底到瓶口的几条关键轮廓线先确定曲率变化趋势，再通过边界混合、曲面合并的方式逐步构建整体曲面，每完成一段曲面都要做曲率分析，检查曲面的光顺度，避免出现局部的凹凸拐点。除了主体结构，还要考虑瓶身和配套部件的配合间隙，比如瓶口和密封圈的配合过盈量要控制在合理范围，

　　过盈量太大瓶盖旋合阻力过大，使用体验差，过盈量太小则密封失效。瓶身的重心位置也要做校核，装满额定容量的液体后，重心要落在瓶底支撑面的中心范围内，避免放置时出现倾翻。很多日常使用中遇到的茶瓶放在桌面容易碰倒的问题，本质上就是设计阶段重心校核不到位，支撑面直径和重心高度的比例没有控制在合理区间。另外，曲面的表面质量也要做提前考量，外表面要做到足够光滑，没有建模时留下的碎面、收敛点，避免后续做外观渲染或者模具加工时出现瑕疵。对于这类日常使用的盛装容器，结构设计不能只停留在外观好看的层面，每一处曲面的曲率、每一段壁厚的变化、每一个配合的公差，都要对应实际使用中的具体需求，从握持手感、成型工艺、密封性能、结构强度、放置稳定性多个维度做平衡，最终的数模才能直接对接后续的结构验证、模具开模环节，而不是只能做外观展示的空壳模型。在建模过程中采用的铺面思路，也可以复用到其他同类薄壁曲面容器的设计中，比如运动水杯、日化产品包装瓶等，核心的曲面光顺控制、壁厚均匀性控制、配合公差校核逻辑都是共通的，掌握这类精细曲面的建模方法，对于从事日用五金、包装容器类结构设计的工程师来说，是非常实用的基础能力。
