高精度斜齿圆柱齿轮传动结构设计

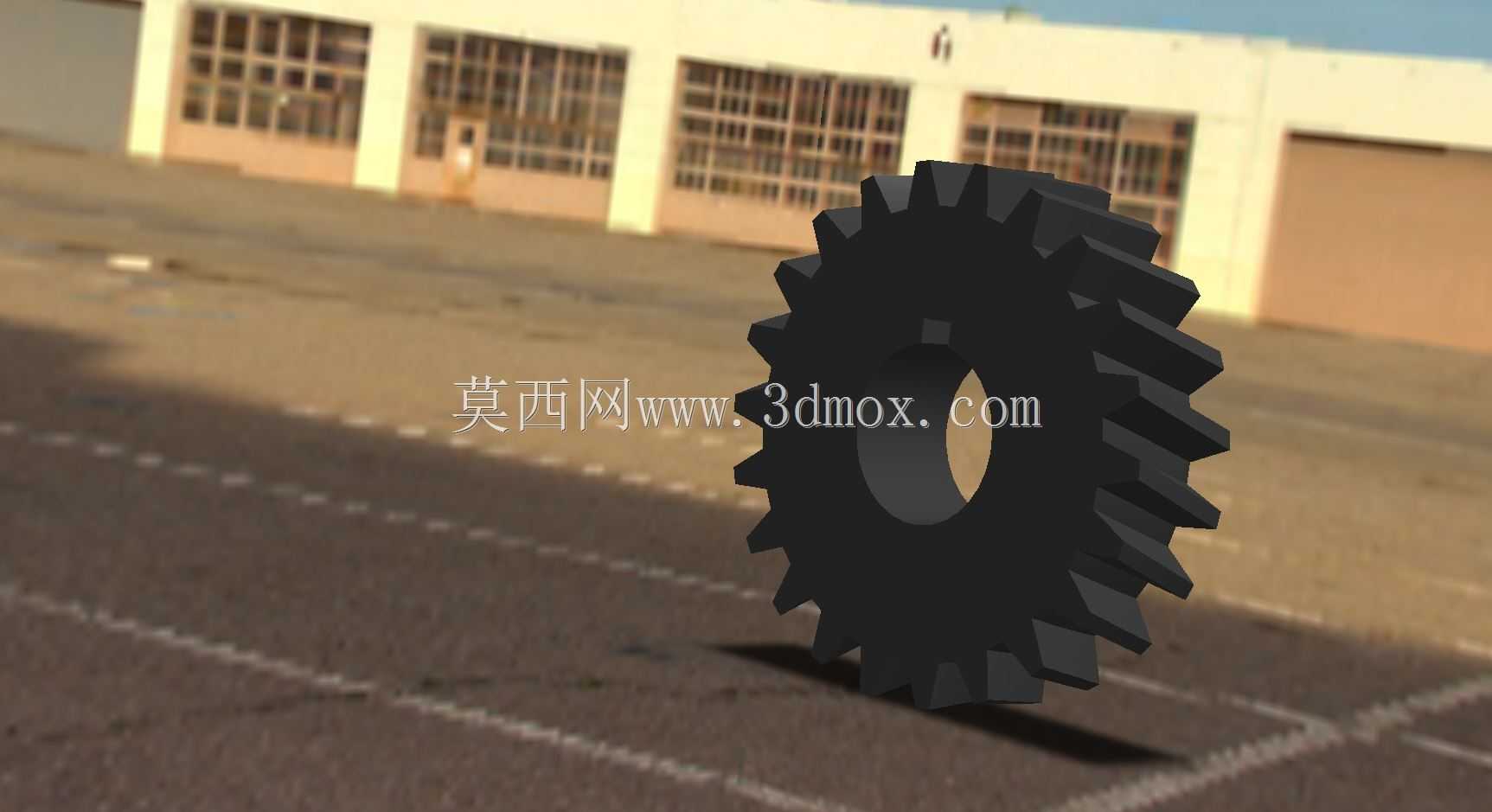

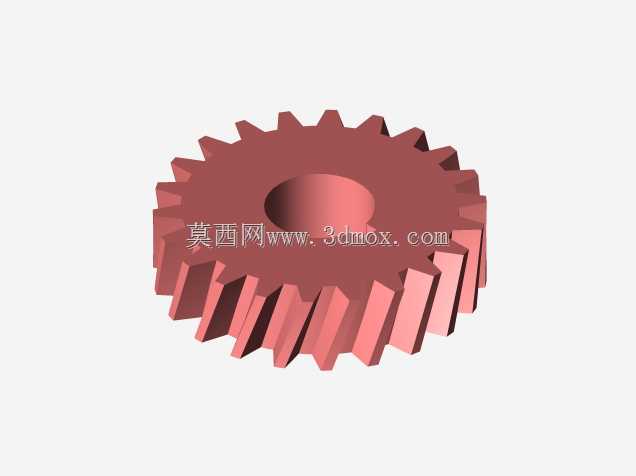

　　在各类需要平稳动力传输的机械传动场景中，斜齿轮的应用覆盖了从常规输送设备到精密传动机构的多个领域，和直齿圆柱齿轮相比，斜齿轮的轮齿沿螺旋线方向排布，啮合过程中轮齿是逐步进入接触再逐步脱离的，不会出现直齿轮啮合时的整齿冲击问题，传动过程的噪音、振动表现都有明显优势，尤其适合中高速、重载的传动工况。从实际设备选型的角度看，斜齿轮的螺旋角是设计阶段需要优先确认的核心参数，螺旋角的取值直接影响轴向力的大小、重合度的高低，常规工业传动场景中螺旋角多选取8到20度区间，既保证足够的啮合重合度提升传动平稳性，也不会让轴承承受过大的轴向载荷，增加支撑结构的设计难度。这款斜齿轮的结构采用实心辐板式设计，中心设置标准通孔用于和传动轴配合安装，

　　孔壁可根据实际装配需求设计键槽或者过盈配合公差，安装时需要保证齿轮端面和传动轴轴线的垂直度，避免啮合过程中出现偏载，导致轮齿局部磨损过快。轮齿的齿廓采用渐开线齿形，建模过程中需要严格控制齿向的螺旋线精度，齿面的过渡圆角也需要按照受力工况做对应设计，避免齿根位置出现应力集中，在交变载荷作用下发生断齿失效。在实际设备装配场景中，这类斜齿轮常成对使用或者和同参数的斜齿内齿圈配合，组成平行轴或者交错轴的传动副，平行轴传动时配对的两个齿轮螺旋角大小相等、旋向相反，交错轴传动时则需要根据轴交角调整两个齿轮的螺旋角参数，保证轮齿能够正确啮合。从安装边界来看，齿轮的齿顶圆直径、轮毂长度、中心安装孔的尺寸公差都需要和配套的传动轴、轴承座、

　　箱体安装位做匹配校核，设计时要预留足够的齿侧间隙，既要补偿加工装配的误差，也要考虑传动过程中热胀冷缩带来的尺寸变化，避免轮齿出现卡滞。在建模过程中，齿形的生成需要先通过齿廓方程绘制端面渐开线，再按照螺旋角参数沿轴向做螺旋扫描切除，齿根的过渡曲线需要和齿廓平滑连接，不能出现尖锐的棱角，减少应力集中的风险。这类斜齿轮在实际使用中，润滑方式根据传动转速和载荷选择，低速重载场景可采用油脂润滑，中高速场景则多采用浸油或者喷油润滑，保证齿面啮合位置有足够的润滑油膜，降低齿面磨损，延长零件使用寿命。和蜗轮蜗杆传动相比，斜齿轮平行轴传动的传动效率更高，不存在蜗轮蜗杆的自锁特性，适合需要双向传动或者对传动效率有较高要求的场景；和同步带传动相比，

　　斜齿轮的传动比更准确，承载能力更强，不会出现打滑问题，适合大功率、传动比要求精确的动力传输场景。在设备维护过程中，需要定期检查斜齿轮的齿面磨损情况、啮合间隙变化，如果出现齿面点蚀、胶合或者异常磨损，需要及时调整安装精度或者更换零件，避免故障扩大影响整套传动系统的运行。
