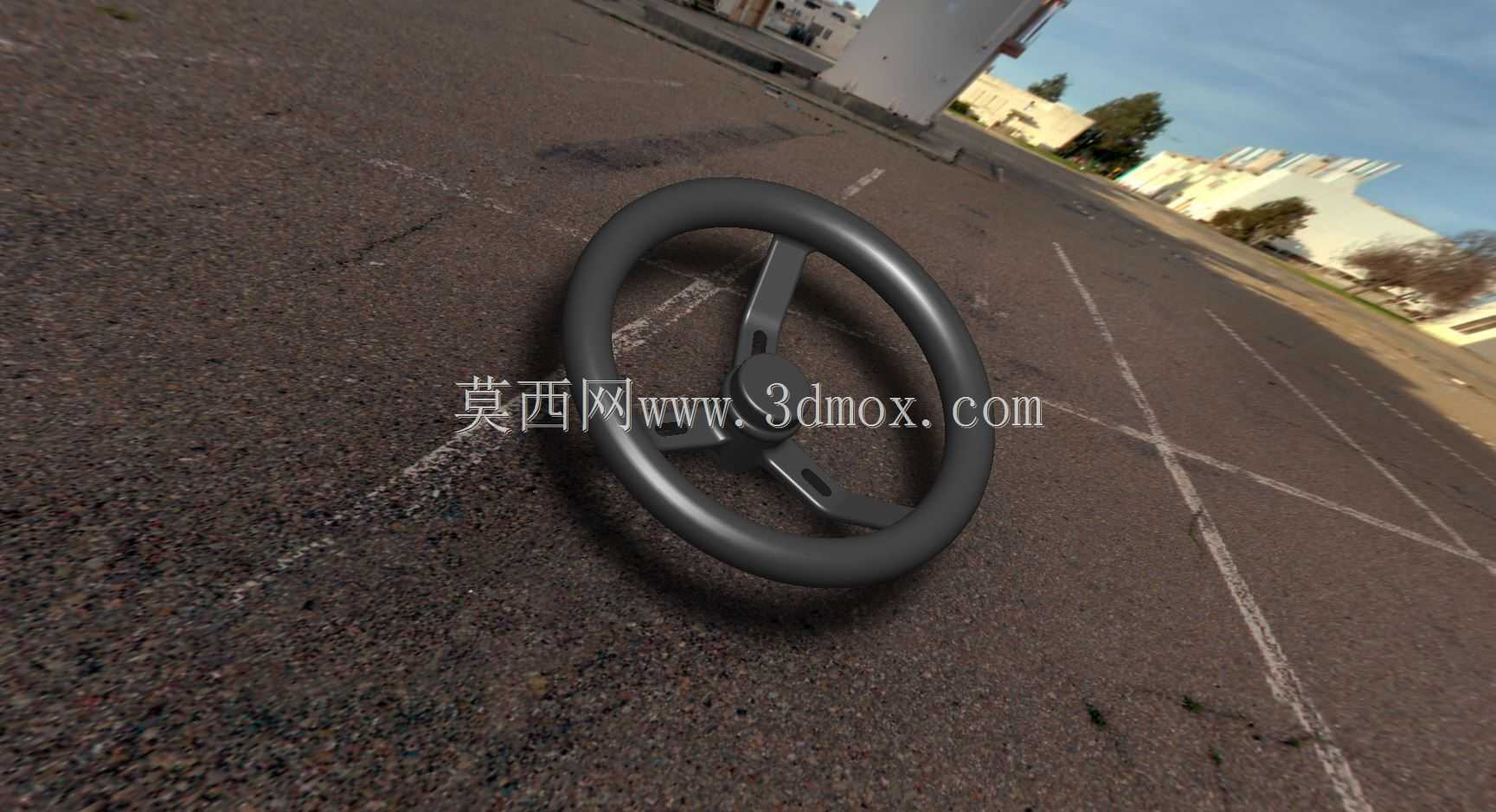

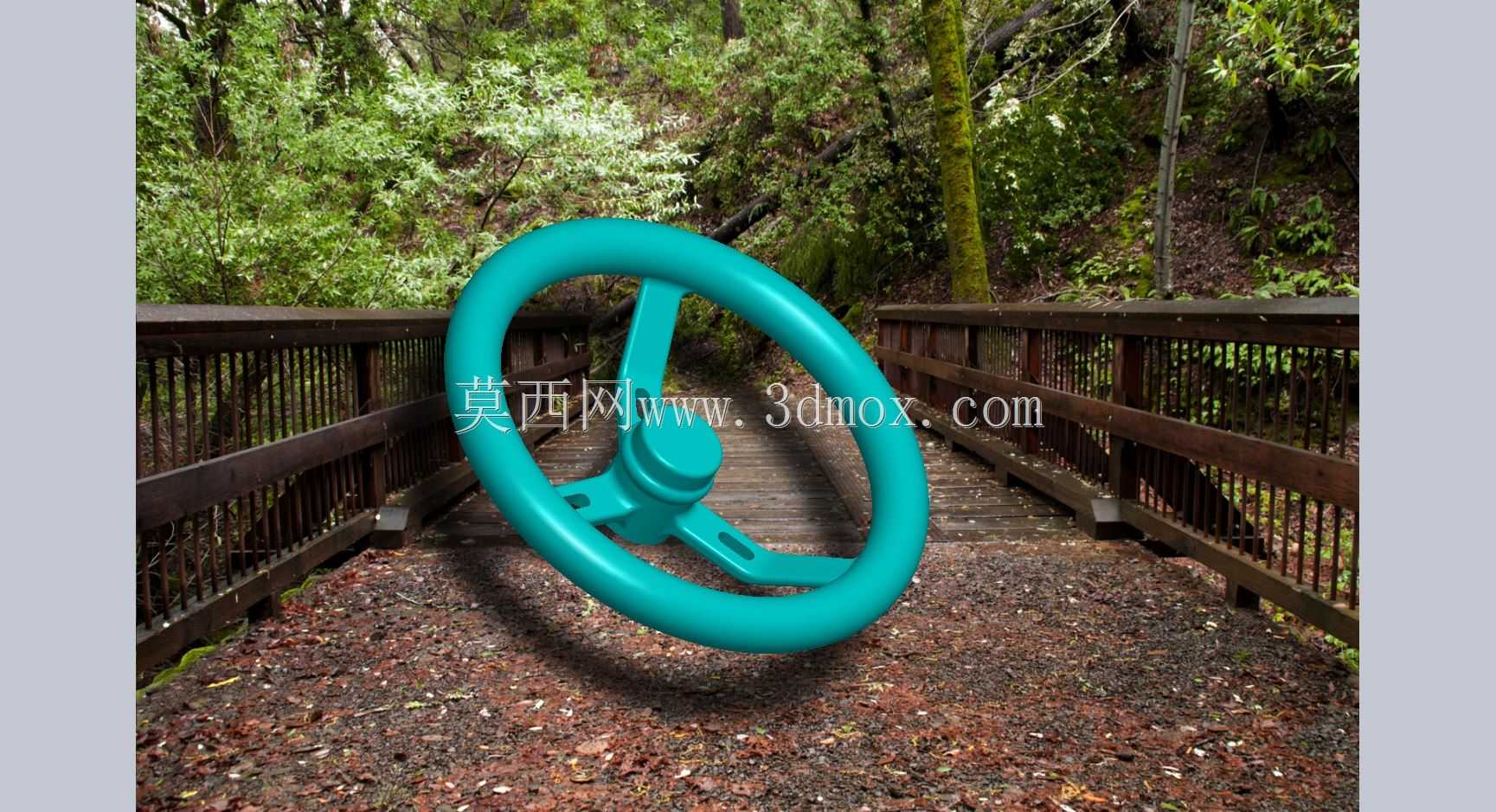

三辐式汽车转向操控方向盘结构设计

　　在乘用车辆、工程作业车辆的操控系统中，方向盘是直接承接驾驶员操作意图、传递转向动作的核心人机交互部件，其结构设计合理性直接影响驾驶操控精度、长时间握持的疲劳度以及碰撞场景下的被动安全表现。从实际装车场景来看，该款三辐结构方向盘可适配多数紧凑型家用乘用车、小型场内作业代步车辆的转向柱安装接口，日常使用中，驾驶员通过握持环形轮圈施加转向力矩，经三辐支撑结构将力矩传递至中心的花键安装座，最终带动转向机构完成车轮角度调整，实现车辆行驶方向的精准控制。

　　设计过程中首先要明确人机工程边界，环形握把的截面采用贴合手掌自然弯曲的椭圆柱造型，握把直径控制在适配多数成年男性手掌抓握的尺寸范围，轮圈整体回转直径参考同级别车型通用安装边界，避免直径过大导致转向操作冗余行程过长，或是直径过小带来的转向力矩传递比失衡问题。三辐支撑结构的布局并非随意设置，下部两根辐条向轮圈下侧延伸，留出上部足够的视野空间，避免遮挡驾驶员观察仪表盘的视线，同时辐条与轮圈的连接位置做了平滑过渡处理，减少应力集中点，在承受突发大扭矩转向输入时，避免连接位置出现应力断裂风险。

　　建模过程中，圆形轮圈的轮廓构建需要先确定中心安装面的基准位置，以转向柱轴线为回转中心绘制轮圈的中心引导线，再通过放样特征构建握把的连续曲面，保证整个环形握把的截面曲率连续，握持时不会出现突兀的棱角硌手问题。三辐支撑结构采用变厚度设计，靠近中心安装座的位置厚度更大，提升整体结构刚性，向轮圈延伸的过程中厚度逐步收窄，在保证结构强度的前提下尽可能降低部件自重，减少转向系统的转动惯量，让转向操作更跟手。中心安装座位置预留了标准的花键连接接口边界，同时预留了安全气囊模块、多功能按键的安装腔体空间，可根据不同车型的配置需求扩展对应的功能模块，不需要对整体轮圈结构做大幅修改。

　　从实际使用的功能特性来看，该方向盘的轮圈表面做了哑光质感的表面处理设计，避免强光环境下出现反光干扰驾驶员视线，握把的曲面弧度经过反复调整，在驾驶员保持标准驾驶坐姿、双手放在九点和三点握持位置时，手腕可以保持自然放松的状态，长时间驾驶不会出现手腕酸痛的问题。三辐结构的设计相比四辐结构，给驾驶员腿部留出了更多的上下车活动空间，同时在驾驶员做大幅度转向、交叉手打方向的过程中，辐条不会对手臂动作造成额外的干涉。安装边界方面，中心安装座的连接端面与转向柱端面的配合公差按照车用零部件的通用配合标准设计，安装后轮圈的端面跳动量控制在合理范围内，高速行驶转动方向盘时不会出现抖动问题，轮圈背面与转向柱护罩的间隙预留足够的安全距离，转向打到最大角度时不会与周边的仪表台、护罩部件发生运动干涉。

　　在结构强度校核层面，整个方向盘的受力路径经过优化，驾驶员施加在轮圈上的转向力通过三根辐条均匀传递到中心安装座，单根辐条可承受的侧向力矩满足车用部件的强度要求，在遇到紧急转向、路面冲击带来的反向力矩冲击时，结构不会出现塑性变形。轮圈的内部结构可根据实际量产需求做中空加强筋设计，在保证整体刚性的同时进一步降低部件重量，减少原材料的使用成本。建模过程中对所有的过渡圆角做了统一规范，所有与人体接触的边缘位置都做了圆角钝化处理，避免尖锐边角在碰撞场景下对驾驶员造成额外伤害，同时也让整体外观线条更流畅协调。
