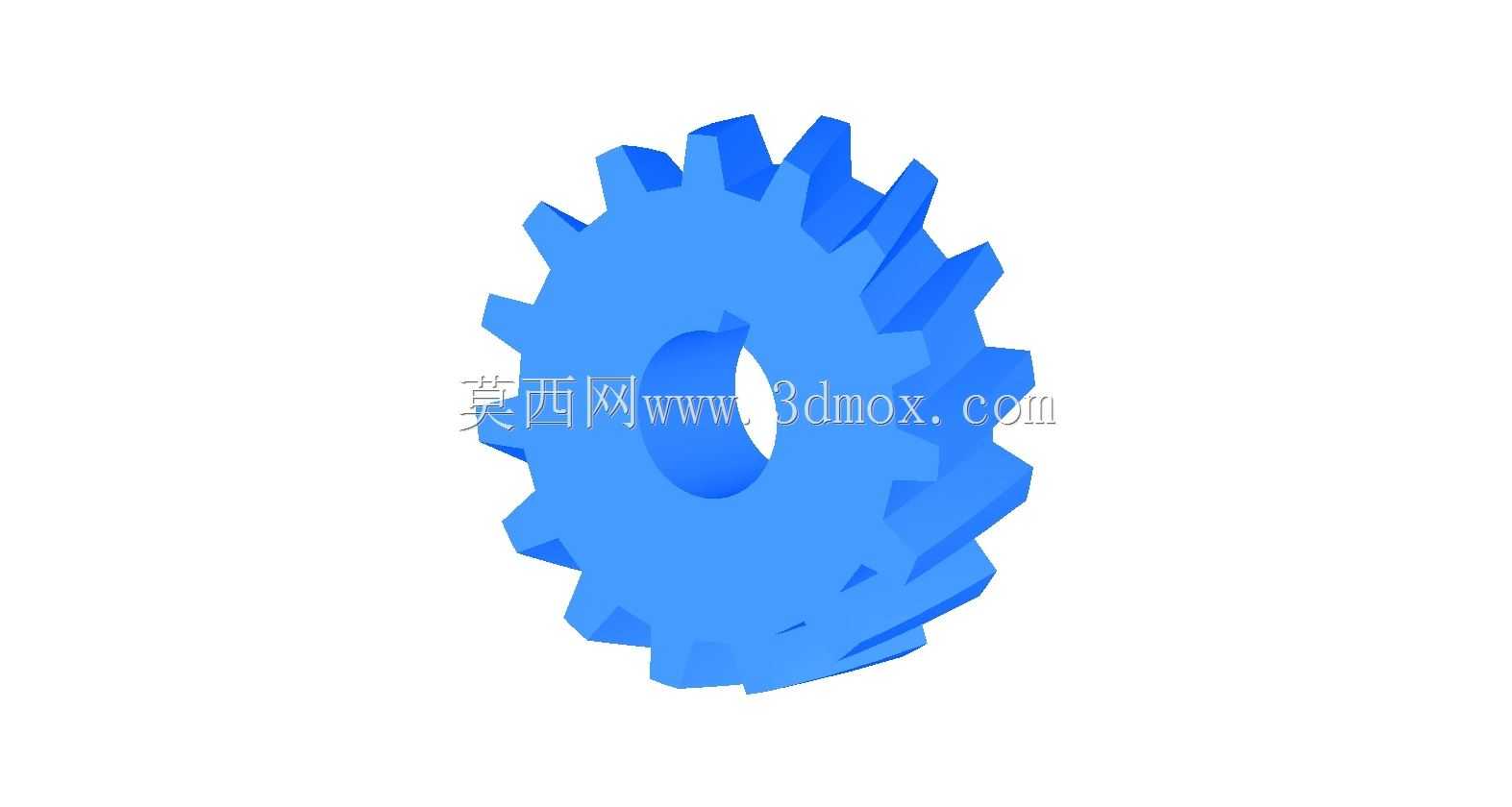

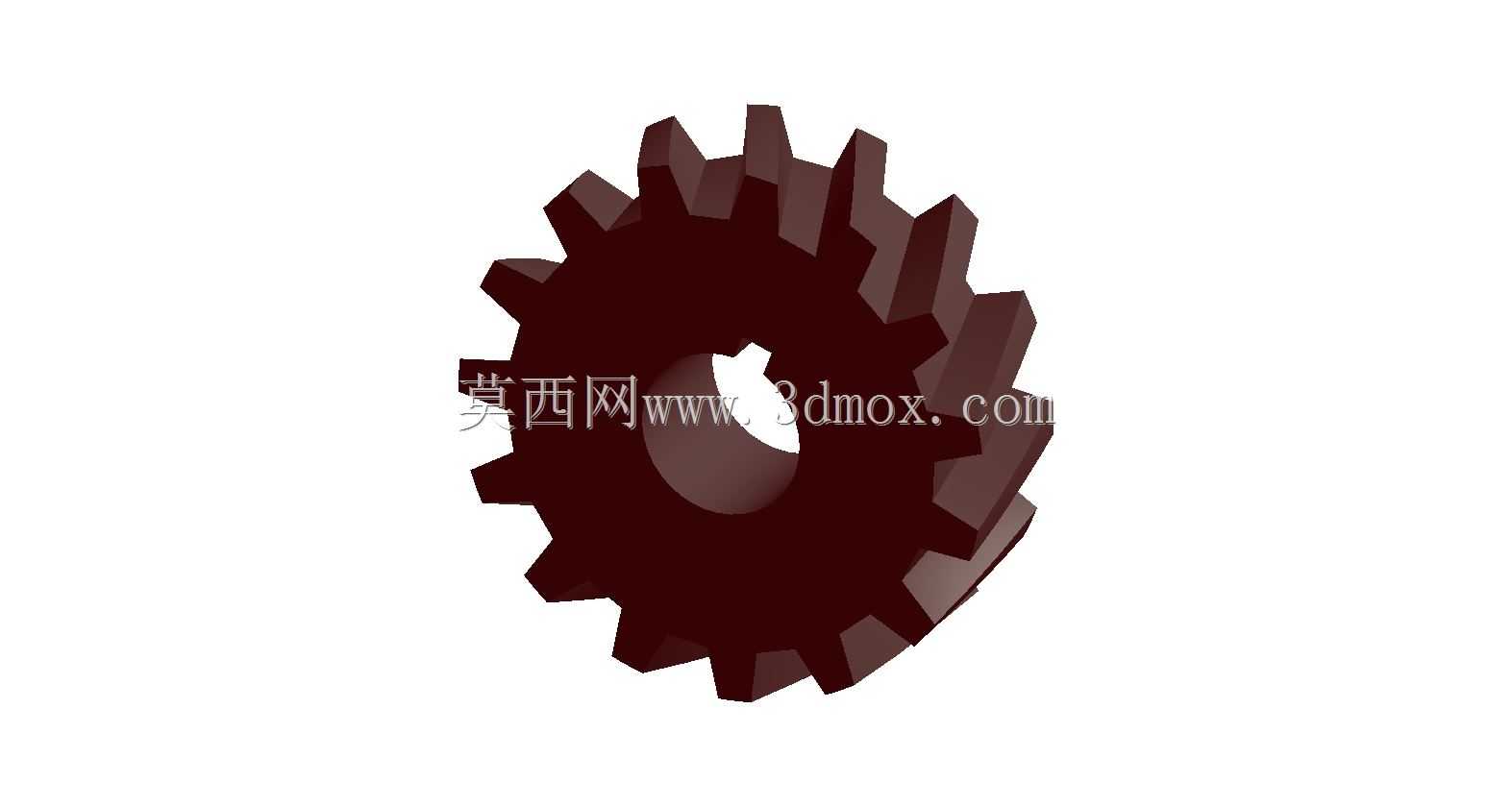

机械传动用渐开线斜齿圆柱齿轮结构

　　在常规平行轴动力传输场景中，斜齿轮的应用覆盖了从通用输送设备到精密机床主轴箱的多数传动工位，和直齿圆柱齿轮相比，其轮齿沿轴向存在固定螺旋角，啮合过程中轮齿是逐步进入接触再逐步退出啮合的，不会出现直齿轮传动时整齿突然撞击的情况，运转平稳性优势明显，同时重合系数更大，单齿承受的载荷更低，同等模数齿数参数下承载能力比直齿轮高出15%-20%左右，适合中高速、重载的连续运转工况。做这款斜齿轮的结构设计时，首先要匹配安装轴的轴径确定中心轮毂的孔径，轮毂部分的厚度要比齿宽略窄2-3mm，避免装配时轮毂端面和轴承、轴肩发生干涉，键槽的尺寸按照对应轴径的平键标准选取，键槽侧壁的粗糙度要控制在Ra3.2以内，保证扭矩传递时键的侧面受力均匀，

　　不会出现偏载压溃的问题。轮缘部分的齿顶圆尺寸要结合模数、齿数和螺旋角精确计算，齿向的螺旋角通常选取8°-20°区间，螺旋角过大会导致轴向分力过大，增加轴承的轴向载荷负担，螺旋角过小则无法体现斜齿轮平稳传动的优势，齿宽的选取要和配对齿轮的齿宽匹配，通常小齿轮齿宽比大齿轮宽5-10mm，防止装配时轴向错位导致啮合齿宽不足。齿根部分的过渡圆角要严格按照渐开线齿廓的标准取值，不能为了建模方便做直角过渡，否则齿根处的应力集中系数会大幅提升，在交变载荷作用下容易出现齿根断裂的失效问题。实际装配时，要保证齿轮的端面和轴的中心线垂直度在0.02mm以内，否则啮合时会出现轮齿一端接触偏载的情况，加速齿面磨损，啮合侧隙要根据传动的精度等级调整，

　　精密传动侧隙控制在0.05-0.1mm，普通传动可以适当放大到0.1-0.3mm，既避免卡滞，也能减少回程误差。日常运维中，这类斜齿轮的润滑要根据运转速度选择合适的润滑油，线速度低于2m/s的开式传动可以选用脂润滑，中高速闭式传动要选用对应粘度的齿轮油，保证啮合面形成稳定的油膜，降低齿面磨损和胶合失效的概率。建模过程中，渐开线齿廓的生成要严格按照展成法原理，不能用近似圆弧替代，否则加工出来的齿轮啮合时会出现干涉、异响，传动精度达不到设计要求，螺旋线的扫掠路径要和分度圆柱面完全贴合，保证全齿宽范围内的齿厚一致，动平衡测试时要根据转速等级做相应的平衡校正，高转速工况下要做G2.5级以上的动平衡，避免运转时出现振动过大的问题。

　　这类斜齿轮在二级减速器、机床进给箱、输送线传动辊组、农业机械传动系统中都有大量应用，设计时除了考虑本身的结构强度，还要兼顾和周边轴承、端盖、密封件的安装边界，齿轮的齿顶圆和箱体内壁要保留至少5mm的间隙，避免运转时和箱体发生剐蹭，同时要预留出润滑油的回流空间，保证齿轮运转时带起的润滑油能顺利回流到油池，不会出现箱体积油过热的问题。
