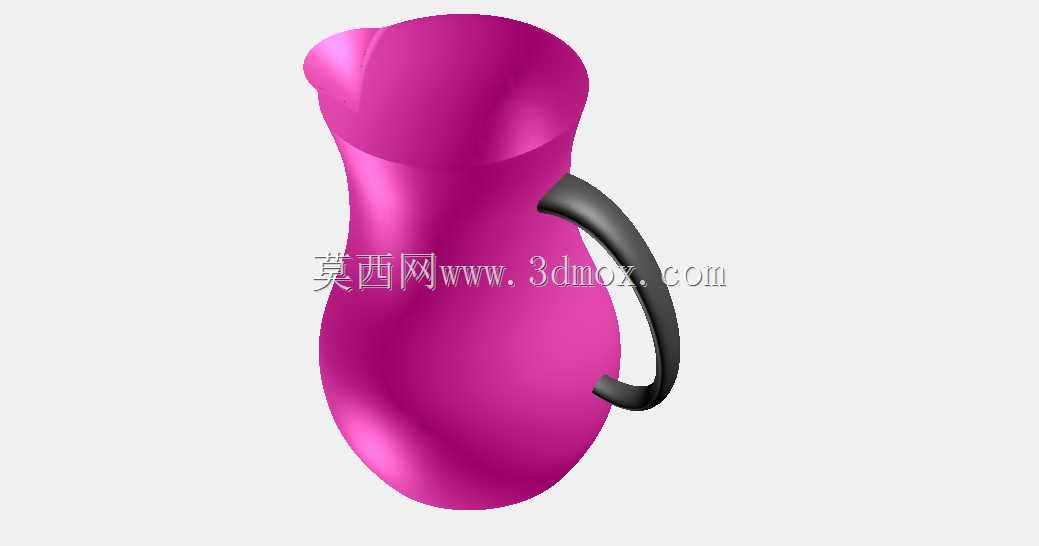

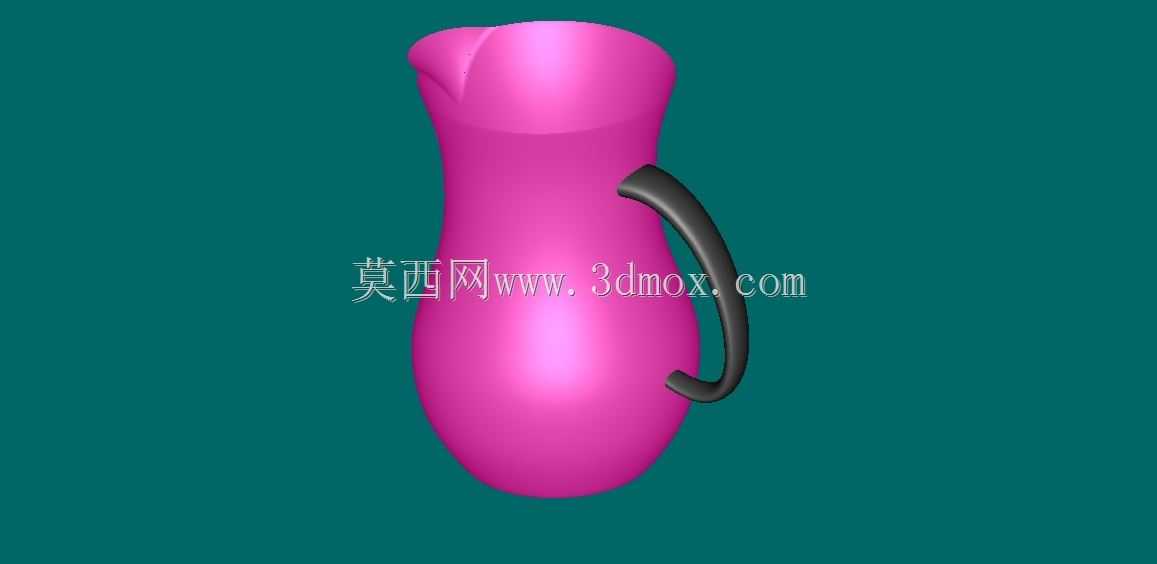

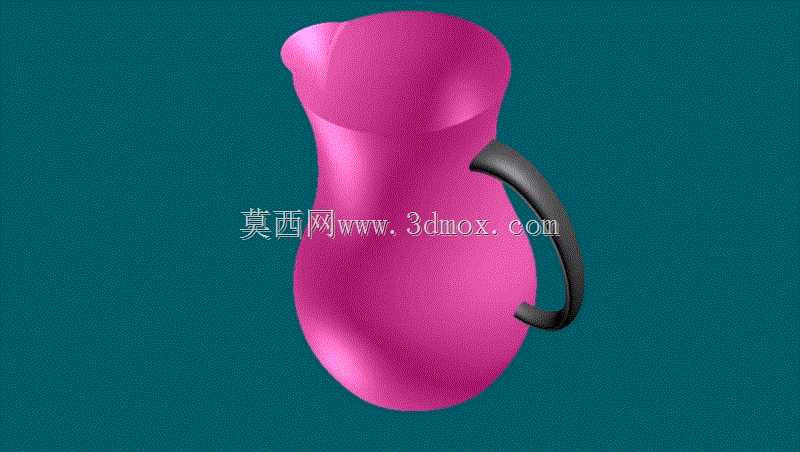

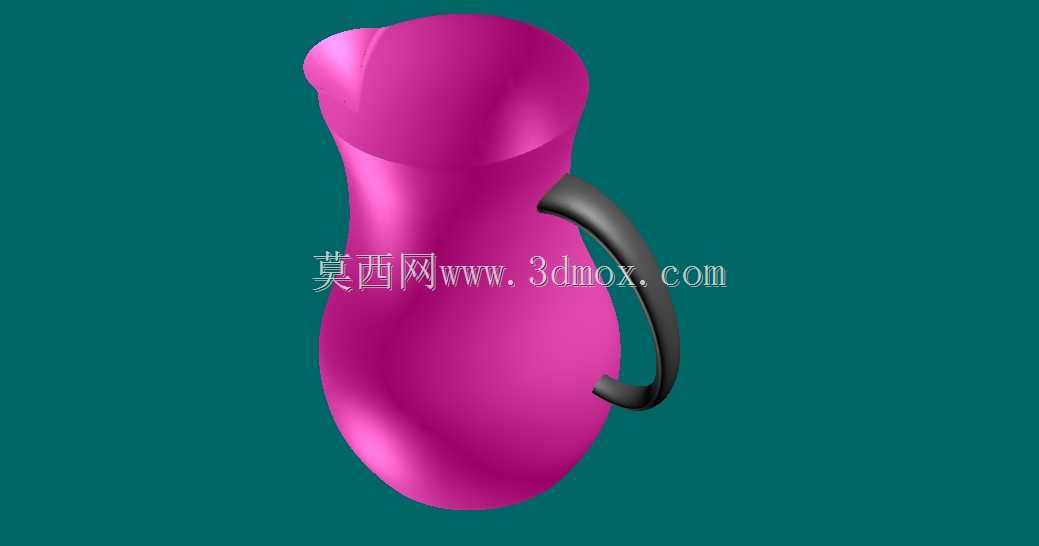

带把手玫红色家用凉水壶结构设计

　　日常餐饮场景里，这类带把手的凉水壶主要承担常温饮用水、凉白开、自制果饮的盛装与倾倒功能，不管是家庭餐厅、食堂取餐区还是小型饮品店的自助取水台，都能见到这类器具的身影，它的结构设计完全围绕手持倾倒的操作逻辑展开，没有多余的冗余结构。从实际使用的受力角度出发，壶身采用流畅的双曲面收腰造型，中部外鼓的腔体可以最大化利用内部盛装空间，上下收窄的轮廓一方面能降低整体重心，放置在台面上时更稳，不容易被误碰倾倒，另一方面也能和手部握持的弧度自然贴合，哪怕壶身装满液体，单手握持壶身中部也能找到稳定的受力点。壶嘴部分做了内收的导流唇设计，倾倒时液体顺着导流唇的弧度流出，不会出现沿壶壁外洒的情况，断流时也不会有残液顺着壶身外壁流到台面上，

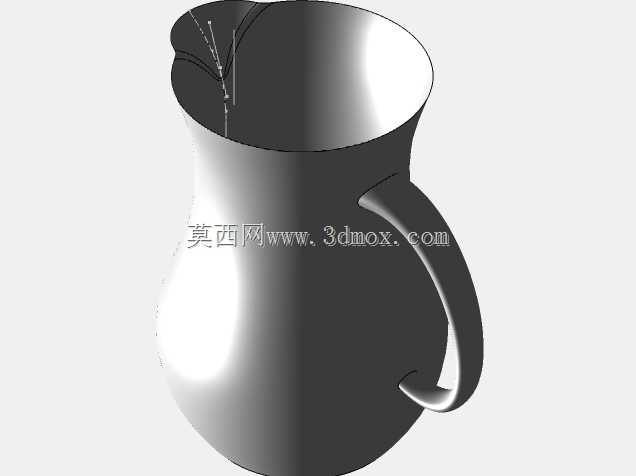

　　这部分的曲面曲率是经过反复调整的，导流唇的外翻角度控制在12度左右，既保证出水流畅，又能在停止倾倒时让残留的液体快速回流到壶腔内部。侧边的把手采用C型悬空结构，和壶身的连接点分布在壶身上部三分之一和下部三分之一的位置，两个连接点的受力方向做了错位处理，倾倒时把手承受的拉力会均匀分散到两个连接位，不会出现应力集中导致的把手断裂问题，把手的截面做了椭圆化处理，贴合手指弯曲的弧度，长时间握持也不会出现硌手的情况，把手和壶身之间预留了足够的握持间隙，哪怕是手型偏大的使用者，也能轻松将四指穿入间隙握住把手，不会出现卡手的问题。从建模的逻辑来看，整个壶身是通过多截面曲面放样生成的，先绘制不同高度位置的截面轮廓线，

　　调整每个截面的控制点位置保证曲面过渡顺滑，没有明显的折角，避免后续注塑生产时出现应力痕或者壁厚不均的问题。壶壁的整体厚度控制在均匀的2mm，从壶口到壶底的壁厚偏差不超过0.2mm，既保证了结构强度，装满1.8L液体时壶身不会出现明显的形变，又能控制整体的材料用量，降低生产时的原料成本。壶口位置做了加厚的卷边处理，卷边的厚度达到3mm，一方面提升壶口的结构强度，日常清洗或者拿取时磕碰壶口也不容易出现开裂，另一方面卷边的圆滑轮廓也不会划伤使用者的手部。壶底做了内凹的平底结构，外圈的接触环宽度为5mm，放置在光滑的玻璃或者大理石台面上时，接触环可以均匀承担整个壶身加液体的重量，不会出现放置不稳晃动的情况，

　　内凹的结构也能避免壶底和台面之间形成真空，拿取时不会因为负压出现吸附台面的问题。考虑到实际生产的脱模需求，整个壶身的拔模角度控制在1.5度，所有的曲面过渡位置都做了R2以上的圆角处理，没有尖锐的棱角，既方便注塑生产时顺利脱模，也能避免使用过程中棱角磕碰造成的损伤。把手和壶身的连接位置做了渐变的圆角过渡，过渡区域的曲面和壶身、把手的曲面曲率连续，不会出现明显的拼接痕迹，生产时也不会在连接位置出现熔接痕影响结构强度。从安装边界的角度来说，这类凉水壶的整体高度控制在240mm，壶身最大直径为130mm，把手外沿到壶身另一侧的最大宽度为170mm，常规的家用冰箱门架置物格完全可以容纳，不需要占用冰箱内部的层板空间，放置在桌面时占用的台面面积也很小，不会和其他餐具、容器产生空间冲突。日常使用时，这类壶可以承受-20℃到100℃的温度差，既可以盛装冰镇的饮品，也可以临时盛装刚放凉的开水，不会因为温度骤变出现壶身开裂的问题，曲面的光滑设计也让日常清洗变得很方便，壶身内部没有多余的凹槽或者死角，用普通的壶刷就可以轻松清理所有位置的污渍，不会出现残留污垢堆积的问题。
