标准外六角紧固螺钉三维结构模型

　　在各类机械结构的装配环节中，螺纹紧固件是应用覆盖范围最广的基础连接元件，这款外六角螺钉的三维模型，完全参照常规机械设计中通用的六角头螺栓结构特征构建，可直接用于各类设备的装配仿真、干涉校验、BOM清单搭建等设计环节。从实际应用场景来看，这类六角螺钉几乎渗透到所有工业制造领域，小到民用家电、小型工装夹具的组装，大到重型工程机械、钢结构机架、自动化生产线的模块拼接，只要是需要实现可拆卸刚性连接的部位，都能见到这类紧固件的身影。不同于内六角螺钉多用于沉头安装的场景，外六角结构的螺钉可以适配更大扭矩的紧固工具，在需要更高预紧力、安装空间允许扳手从外侧操作的工位上，外六角螺钉的装拆效率和连接可靠性都更具优势。

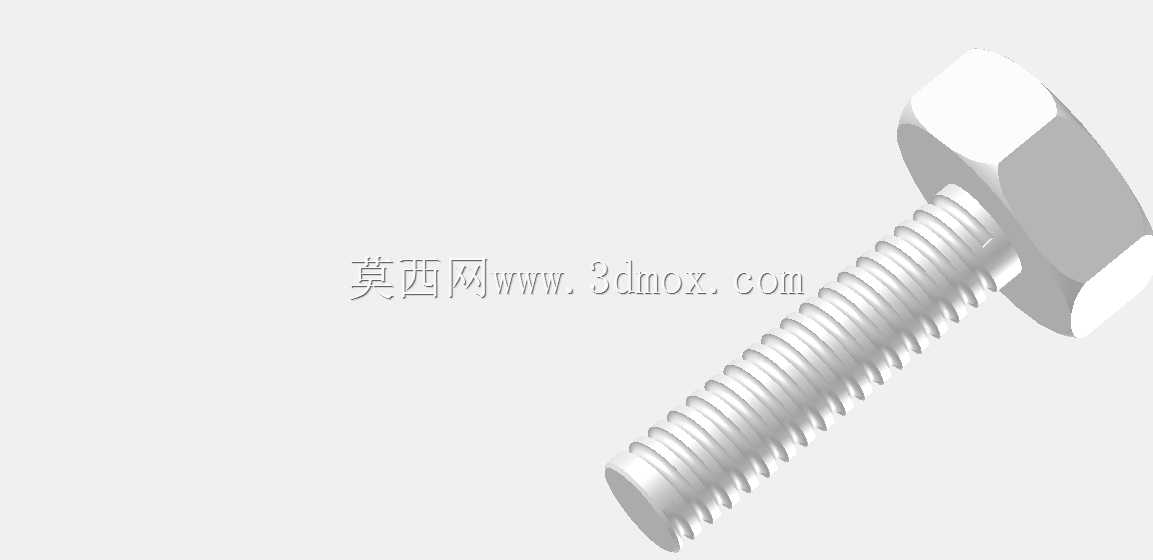

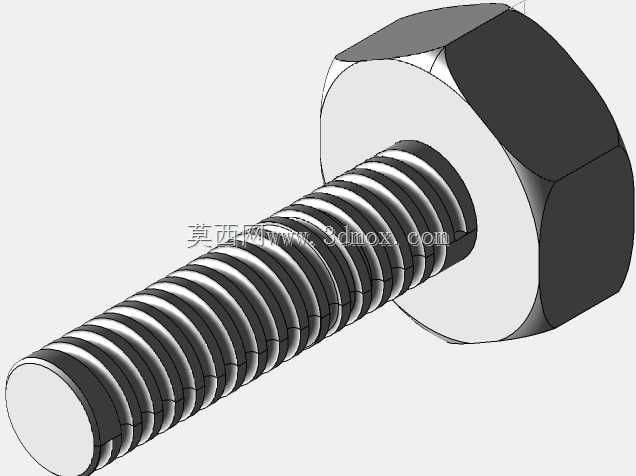

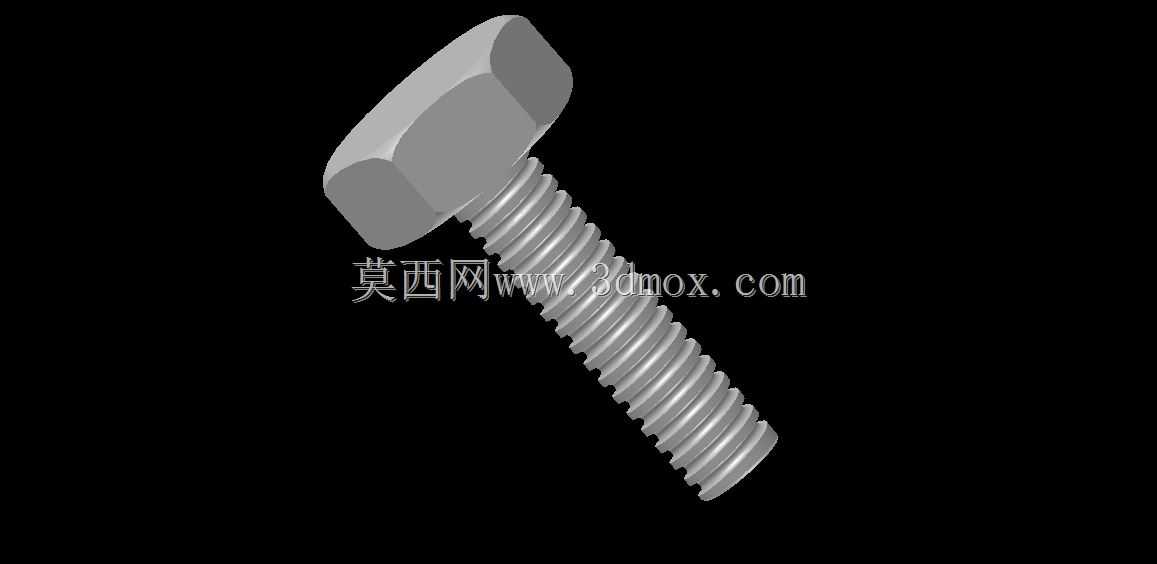

　　从产品功能特性来看，这款螺钉的结构分为六角头部和全螺纹螺杆两个核心部分，六角头部的对边尺寸、对角尺寸严格遵循通用紧固件的公差规范，建模时特意保留了头部与螺杆衔接处的圆角过渡结构，这个细节在实际生产中可以避免应力集中导致的头部断裂问题，在三维装配仿真中也能准确还原真实零件的安装间隙，不会出现模型干涉但实际零件可装配的误差。螺杆部分的螺纹采用标准公制三角牙型建模，牙型角、螺距、牙底圆角都符合通用螺纹的设计规范，既可以在仿真中准确模拟螺纹啮合的接触状态，也能用于出工程图时直接标注螺纹规格，不需要设计人员二次修改牙型参数。

　　在设计思路上，这款模型没有做多余的装饰性结构，完全以工程实用为核心构建：头部的厚度尺寸匹配对应规格螺钉的标准高度，既保证扳手卡接时有足够的接触面积，不会因为头部过薄导致拧动时打滑崩边，也不会因为头部过厚占用多余的安装空间。螺杆部分的长度按照常用规格设定，螺纹收尾处的退刀结构也做了还原，避免在装配仿真中出现螺纹与安装孔端面干涉的问题。考虑到不同设计场景的使用需求，模型的坐标系原点设置在螺杆末端的中心位置，导入装配体时可以直接通过同轴、面重合的配合关系快速完成装配约束，不需要额外调整模型的基准位置。

　　关于外形尺寸与安装边界，这款螺钉的安装需要预留足够的扳手操作空间，在布局安装孔位时，除了要保证螺杆穿过的光孔直径比螺纹大径留出0.2-0.5mm的间隙外，六角头部的外侧需要预留至少对应扳手厚度的操作空间，否则会出现扳手无法卡入头部、无法施加额定紧固扭矩的问题。如果是用于有防松需求的工位，这款螺钉的头部下端面可以直接搭配平垫圈、弹簧垫圈或者防松垫片使用，模型的头部下端面为平整加工面，与垫片的接触面积足够，不会出现压接不稳的问题。在做轻量化装配或者大型设备的整体仿真时，这款模型也可以通过简化螺纹特征的方式降低模型面数，不会因为螺纹细节过多导致装配体文件卡顿，兼顾了细节还原度和软件运行效率。

　　很多刚入行的结构设计人员在做紧固件选型时，经常会忽略六角头部的空间预留问题，要么是孔位距离侧壁太近导致扳手无法操作，要么是选错螺钉长度导致螺纹啮合长度不足，这款三维模型可以在设计阶段直接放入装配体做空间校验，提前排查这类安装干涉问题，减少后续加工装配阶段的设计变更。另外在做设备的爆炸视图、装配动画制作时，这款模型的结构细节足够清晰，不需要额外做贴图或者细节补全，就能直接用于生产指导文档、产品说明书的配图制作。
