弯管型设备防护上壳体结构设计

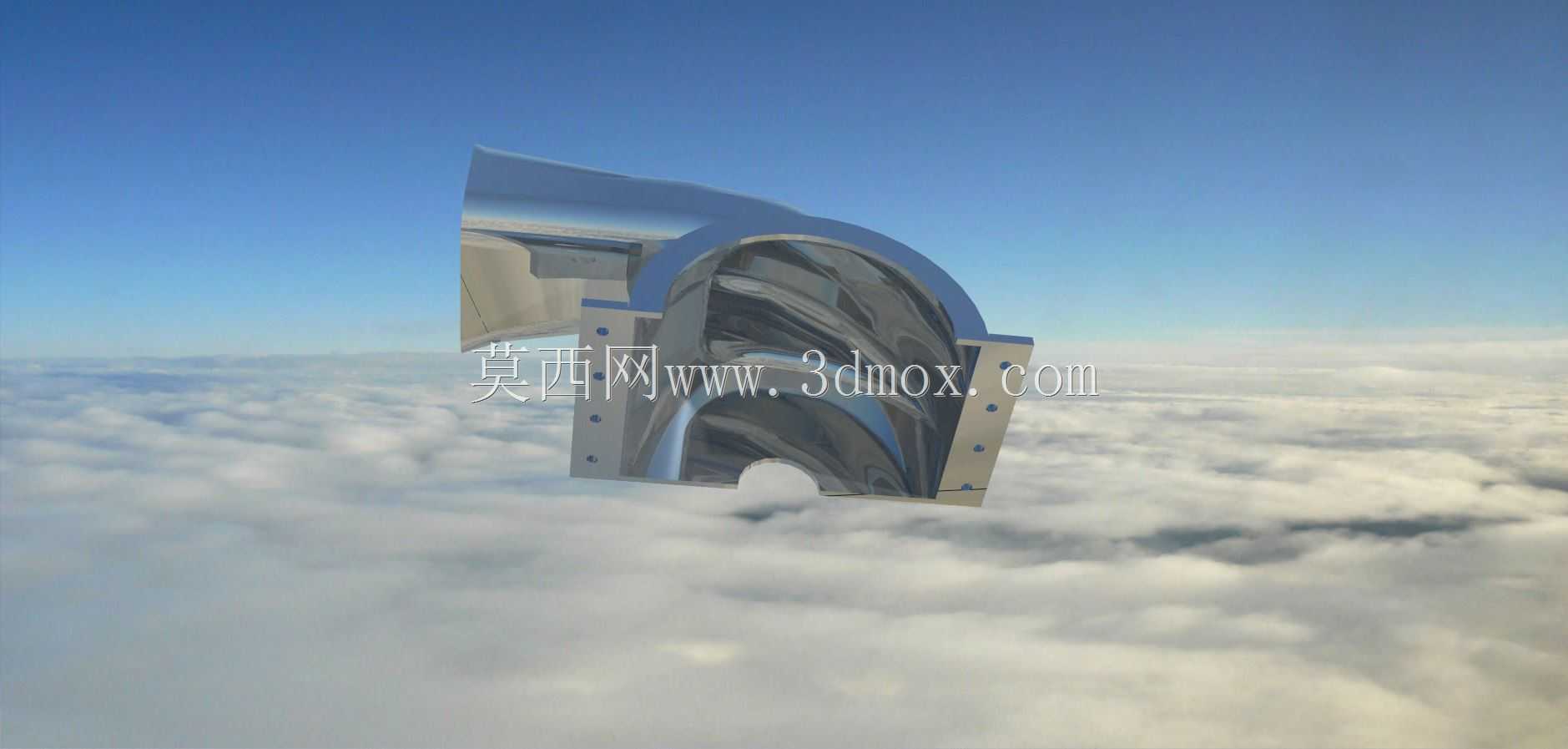

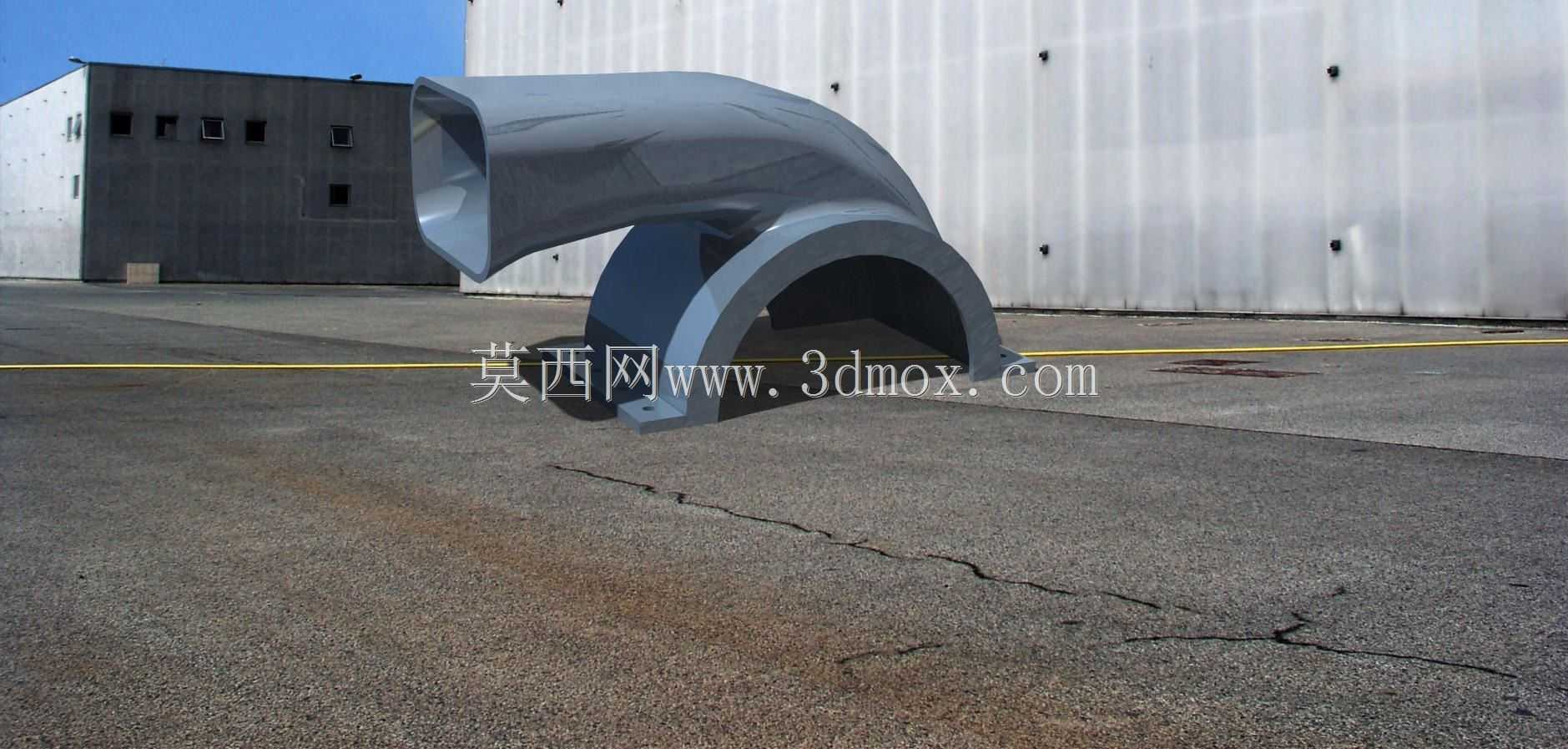

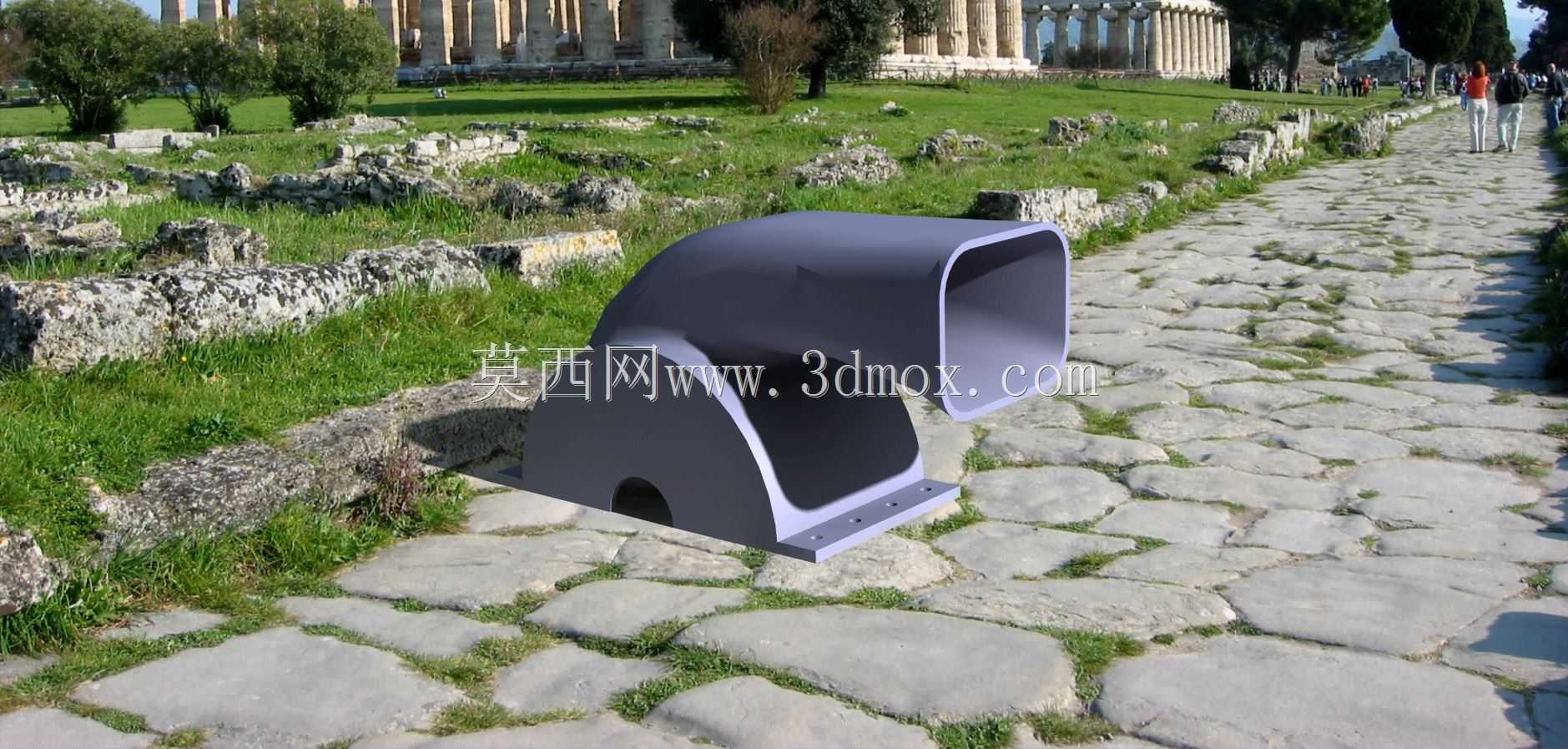

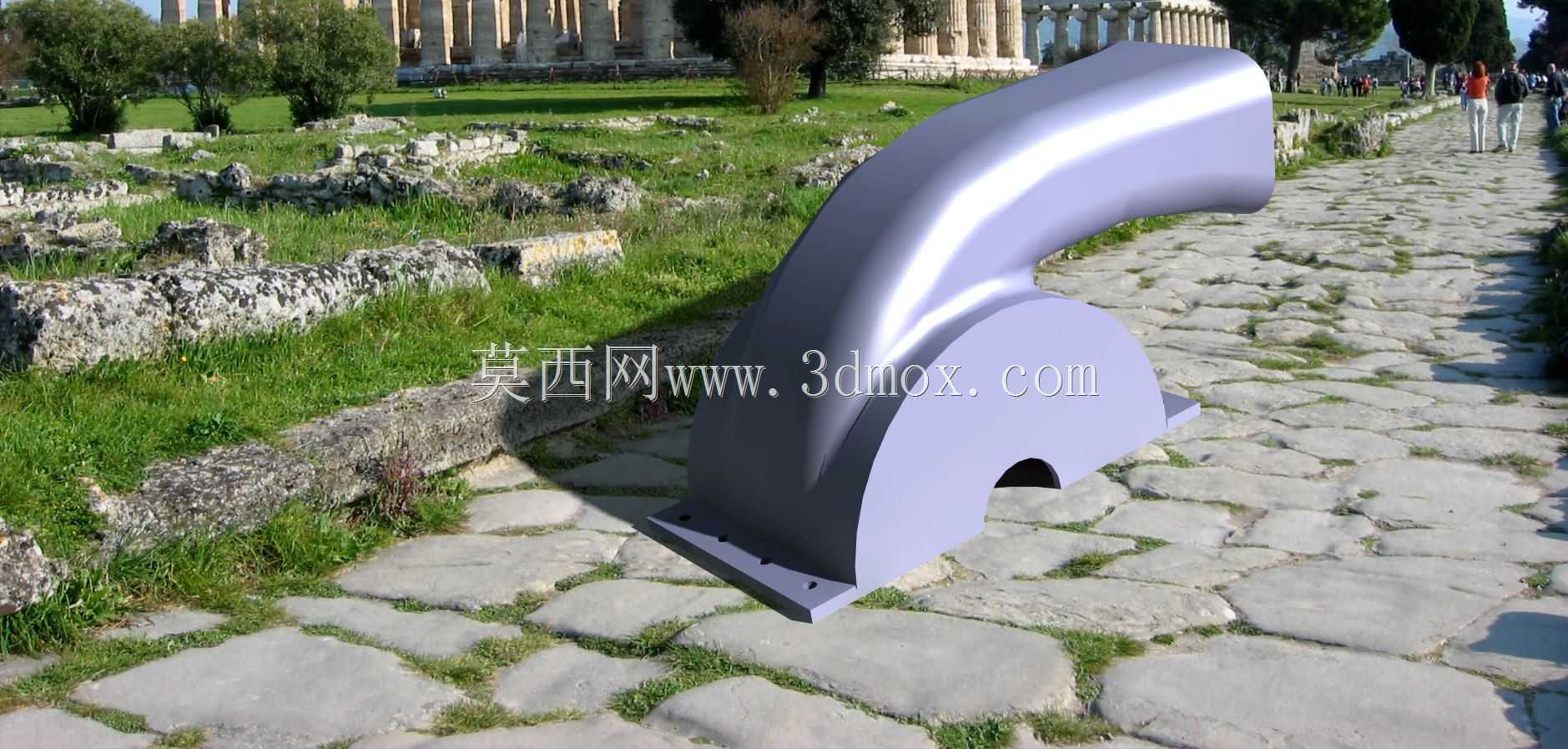

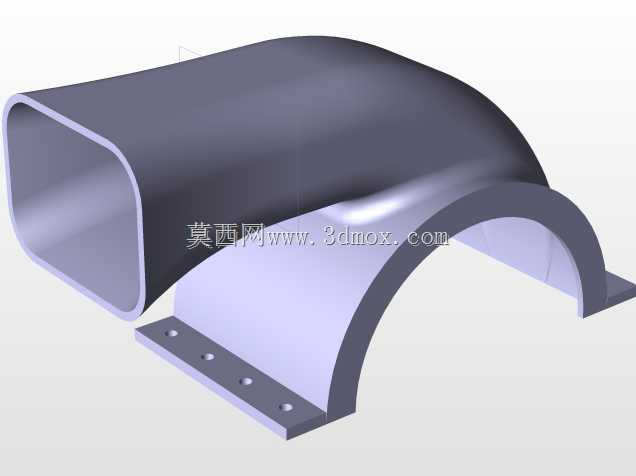

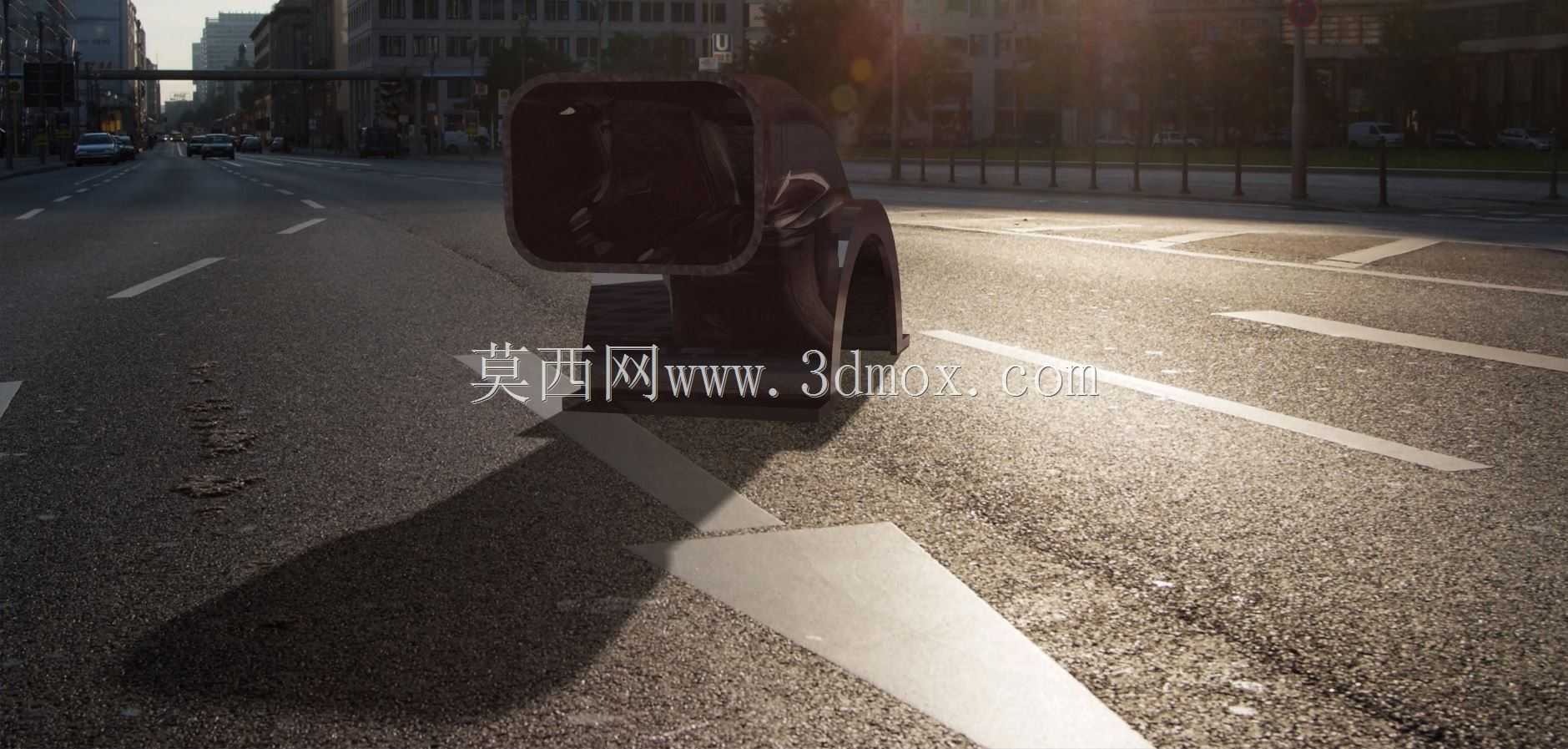

　　这类弯转式上壳体多应用在需要对内部管路、传动组件做封闭防护的中小型工业设备上，常见于物料输送端口、通风管路接驳端、小型动力单元的外侧防护位置，核心作用是隔绝外部粉尘、碎屑、飞溅液体侵入内部工作区域，同时规整设备外露的不规则结构，避免人员误触内部运转部件引发安全隐患。从结构形态来看，该壳体采用90度平滑弯转的流道式设计，一端为方形敞口结构，用于对接设备主体的对应输出或输入端口，另一端延伸出带安装孔的平板底座，底座上的通孔均匀排布，可通过标准紧固件直接固定在设备的安装基准面上，安装时无需额外做适配转接，能直接贴合安装面完成密封固定，安装边界的公差预留可适配常规钣金焊接或机加工安装面的平面度误差，不会出现局部翘缝导致的防护失效问题。

　　设计过程中优先考虑了壳体的受力合理性，弯转位置采用大圆弧过渡结构，既避免了直角弯折带来的应力集中问题，也能让内部通过的气流、散状物料在转向位置保持顺畅通行，不会出现直角位置的物料堆积、气流紊流问题，壳体侧壁的厚度均匀，在满足防护强度要求的前提下尽可能控制整体重量，不会给安装底座带来额外的承重负担。实际应用中，这类壳体的敞口端可根据对接设备的需求加装密封胶条，配合底座的紧固件压紧后，可达到基础的防尘防水等级，适配多数车间常规工况的使用要求，不需要额外做表面特殊处理就能应对普通工业环境的锈蚀、磨损问题。壳体的内部空腔完全匹配内部组件的排布空间，没有多余的冗余结构，安装时可直接从外侧扣合在对应组件外部，不需要拆分壳体就能完成装配，

　　后期设备维护时仅需拆卸底座的固定螺栓即可整体取下壳体，不会干涉内部组件的检修操作。从结构细节来看，底座的安装孔位置做了局部加厚处理，避免长期紧固后出现孔位变形、壳体开裂的问题，弯转位置的外侧弧度经过反复校核，既不会因为弧度过小导致内部通径缩减，也不会因为弧度过大造成整体外形尺寸超量，占用过多设备周边的安装空间。这类壳体在设计建模时需要重点核对敞口端的内轮廓尺寸与对接端口的外轮廓匹配度，底座安装孔的孔位间距要和设备安装面的预留孔位完全对齐，弯转段的中心线偏移量要符合内部管路或组件的走向要求，避免装配后出现内部组件和壳体内壁干涉的问题。实际投产前，还需要根据选用的加工工艺调整壁厚参数，如果采用钣金折弯焊接工艺，

　　需要在弯转位置预留对应的折弯止裂槽，如果采用注塑或铸造成型工艺，需要在对应位置设置合理的拔模斜度，保证成型后能顺利脱模，同时控制壳体的成型变形量在允许公差范围内。在设备整体布局中，这类上壳体通常处于设备的外侧外露位置，其外形的规整度也会影响设备整体的外观协调性，平滑的弯转曲面没有突兀的棱角，既可以降低设备运行过程中壳体位置的风阻噪音，也能避免人员磕碰时造成尖锐棱角划伤，兼顾了实用防护性能和设备的人机安全要求。
