曲面构建家用两厢代步小车三维数模

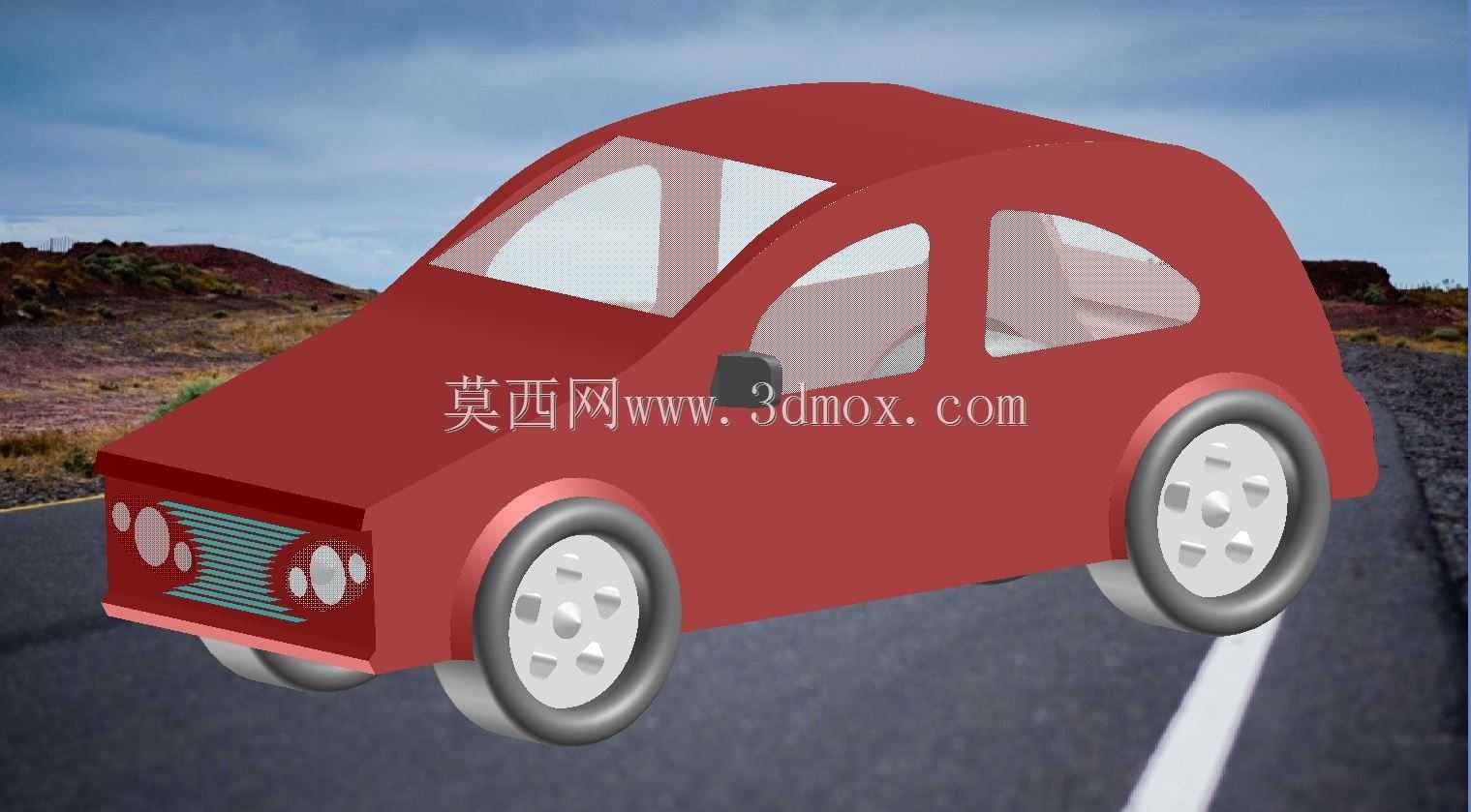

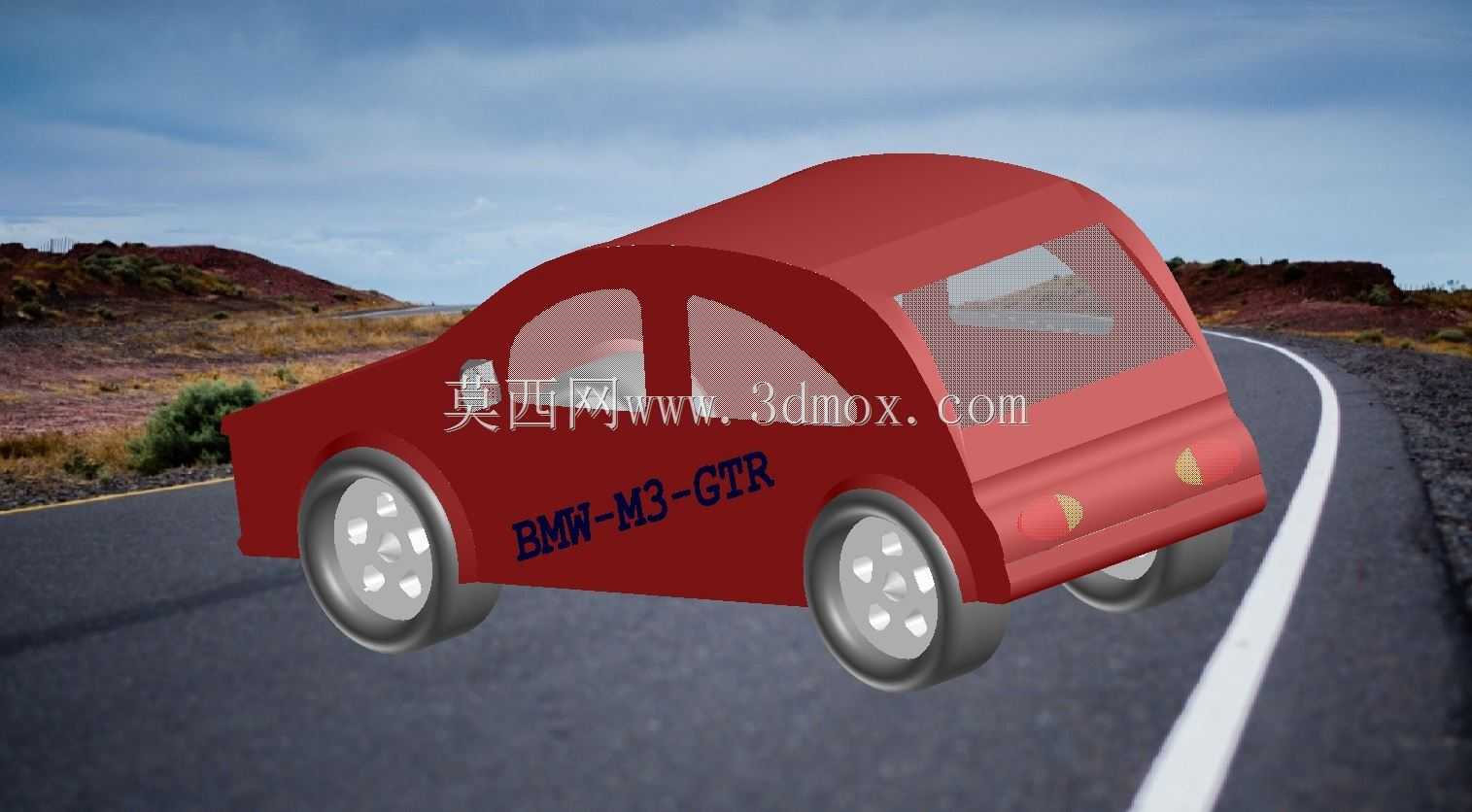

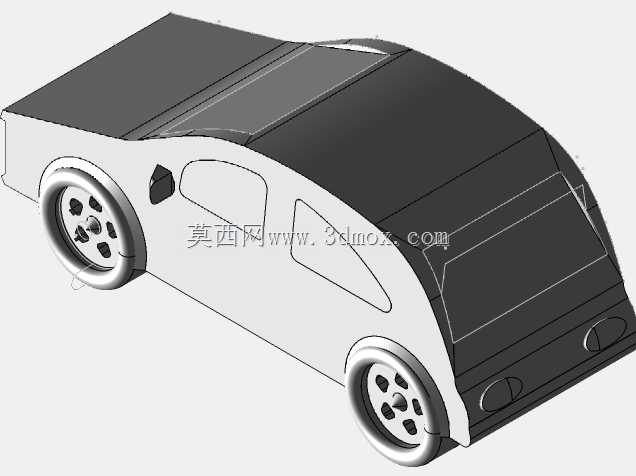

　　做这个小车数模的时候，最先考虑的是城市短途代步的使用场景，日常单人通勤加偶尔搭载两名乘员的需求，所以整体轮廓走紧凑两厢的路线，没有做冗余的尾部延伸，方便狭窄路段掉头和老旧小区的车位停靠。建模全程用曲面搭建逻辑，先拉主控制线确定整车的姿态比例，前悬长度控制得比较短，把更多空间留给乘员舱，A柱的倾斜角度兼顾前方视野和高速行驶的风阻表现，不会因为过度追求流线型导致驾驶员侧A柱盲区过大。车身侧面的型面没有做复杂的棱线切割，用连续的G2曲面过渡，既降低后续曲面加厚后的壁厚突变风险，也能让日常使用中的小剐蹭不至于产生过于明显的形变痕迹，外后视镜安装在车门板位置而非A柱三角区，能减少前排侧窗的视野遮挡，同时预留了镜片调节的内部运动空间，

　　不会和车门玻璃升降轨迹产生干涉。车轮部分的建模先确定轮心位置，轮拱的包络面按照满载状态下轮胎跳动的极限边界做偏移，预留了足够的缓冲间隙，避免颠簸路段轮胎和轮拱内衬发生剐蹭，轮毂的辐条造型做了等厚处理，数模阶段就考虑了后续注塑或者低压铸造的拔模角度，没有出现倒扣结构，轮辋和轮胎的配合面按照标准乘用车的轮辋匹配尺寸做贴合，轮胎的断面弧度参考常规民用代步车的轮胎规格，接地面积的设定兼顾日常铺装路面行驶的抓地力和滚动阻力表现。车头部分的进气区域做了装饰性的格栅造型，数模上预留了牌照安装的平面位置，两侧灯组的安装边界和车头曲面完全贴合，灯腔内部的空间预留了常规卤素灯组或者LED灯组的安装位，没有出现空间不足无法布置灯座的问题，

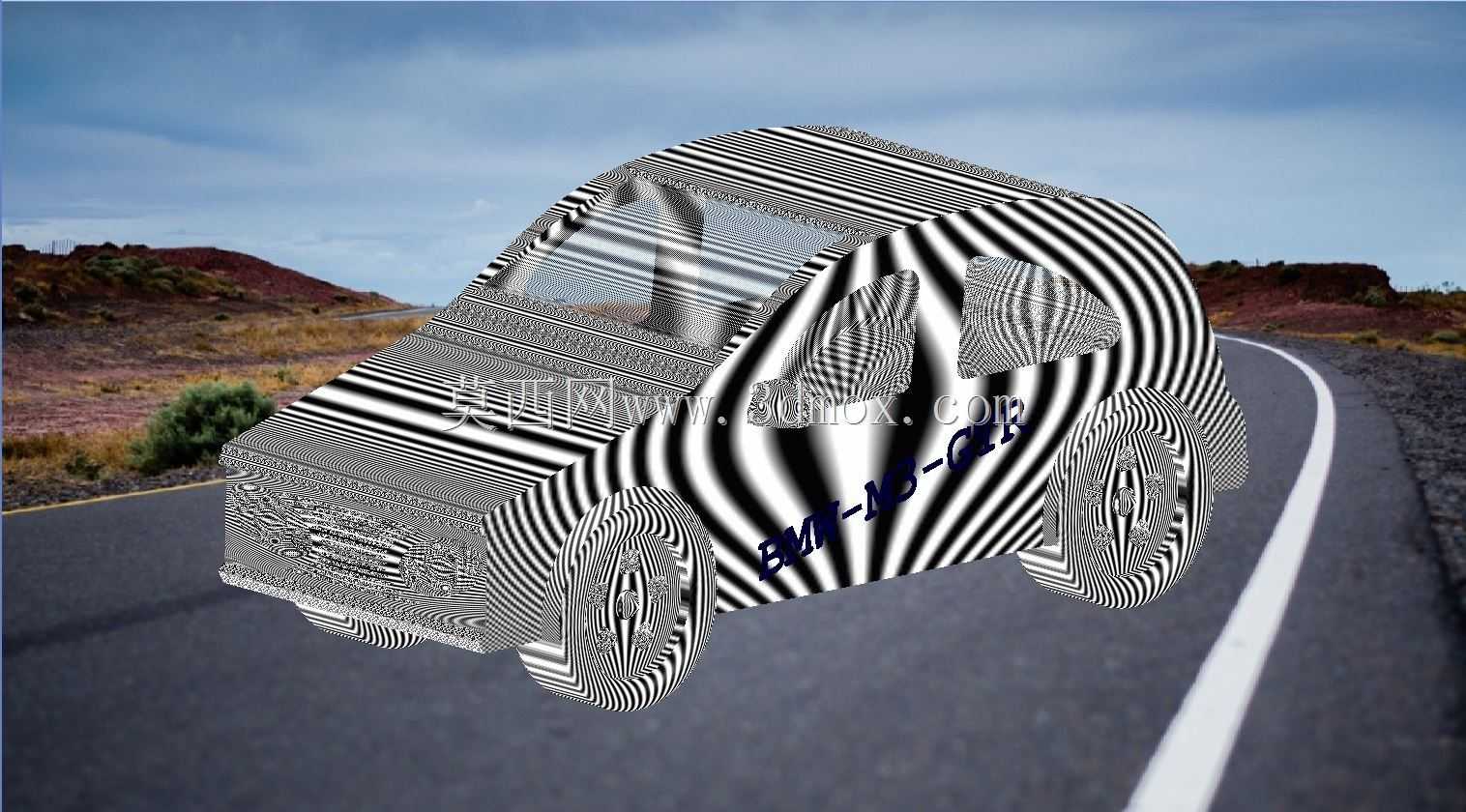

　　前保险杠的下沿高度做了合理设定，既保证日常通过普通路缘石不会磕碰到杠体，也不会因为过高导致整车视觉重心过于突兀。乘员舱的侧窗轮廓和车门曲面完全贴合，玻璃升降的导向槽在曲面构建时就同步预留了安装槽位，车门的分缝线沿着曲面的自然走向布置，避免出现折线分缝导致后续装配难度提升，车门把手的位置按照成年人手部自然下垂的操作高度设定，开门时的操作角度符合人机工程要求，不需要过度抬臂或者弯腰就能完成开门动作。整车的外曲面构建完成后，先做了曲面的连续性检查，所有相邻面的曲率过渡都满足A级曲面的基础要求，没有出现褶皱、收敛过快的碎面问题，后续做实体加厚的时候，壁厚按照常规乘用车覆盖件的厚度设定，不会出现壁厚不均导致的注塑缩痕或者冲压开裂风险。

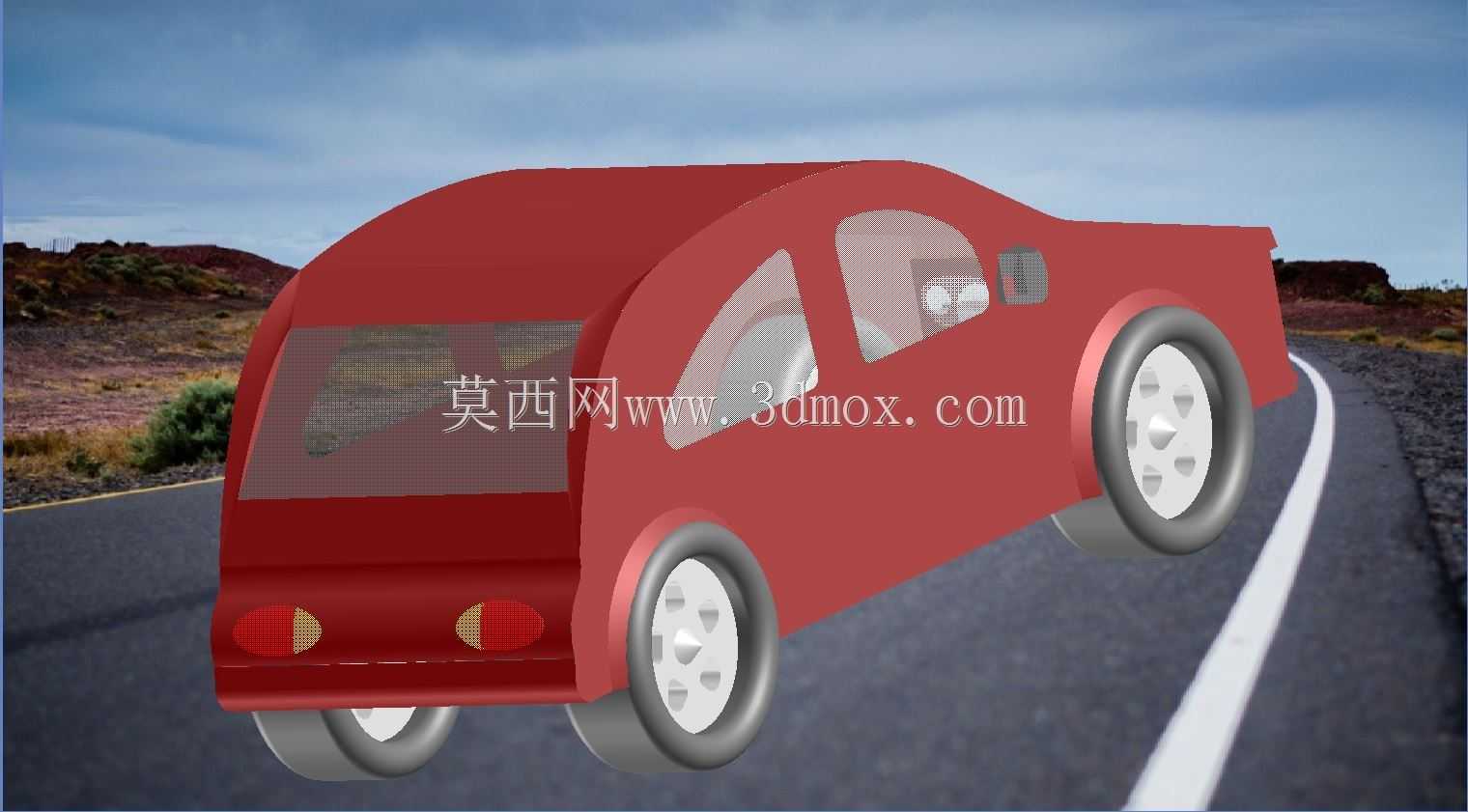

　　建模过程中没有做过多的非必要装饰件，所有外装部件的安装位都预留了对应的安装孔位和定位结构，不管是用来做结构教学演示，还是做后续的改装方案验证，都可以直接在这个基础数模上做拆分修改，不需要重新搭建基础曲面。轮距和轴距的比例按照常规A00级代步车的尺寸设定，整车宽度控制在窄体车的范畴，方便在狭窄的非机动车道临时停靠避让，整车高度的设定保证前排乘员头部有足够的余量，不会因为车顶线条溜背过度导致后排乘员头部顶到顶棚。尾部的型面和侧面曲面自然衔接，后保险杠的安装位和尾灯的轮廓完全匹配，尾灯的安装深度预留了灯座和线束的布置空间，后风挡的倾斜角度保证后方视野的同时，也预留了后雨刮的安装位置，不会出现雨刮运动轨迹超出玻璃边界的问题。整个数模的曲面拆分逻辑和实际车企的正向建模流程一致，先做主控骨架线，再逐块搭建外覆盖件曲面，最后做安装边界的预留和干涉检查，所有曲面之间的拼接公差都控制在建模精度范围内，不会出现缝隙过大或者面重叠的问题，不管是用来做渲染展示，还是做后续的结构拆分、3D打印验证，都能直接使用，不需要做大量的曲面修复工作。
