锥齿轮传动系统配套支撑固定支架结构

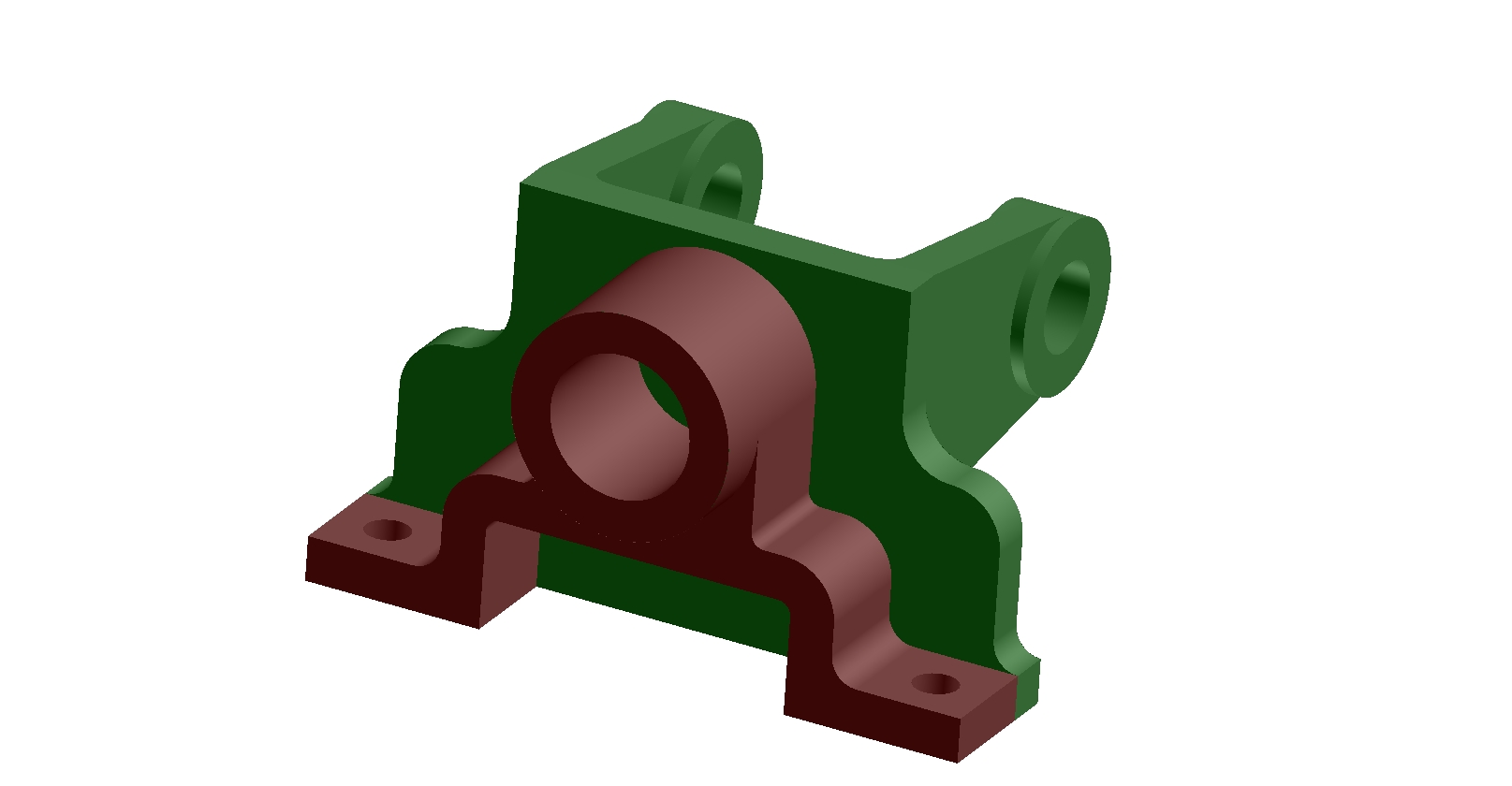

　　在各类需要交错轴动力传递的机械设备中，锥齿轮的安装定位精度直接决定整套传动机构的运行平稳性与使用寿命，这款锥齿轮支架正是为匹配锥齿轮副的安装定位需求设计的专用支撑构件，广泛应用于机床进给传动箱、农业机械动力分动装置、轻工设备变速机构、小型工程机械传动单元等场景中，承担锥齿轮轴系的承载、定位与同轴度保障作用。从实际工程应用的反馈来看，不少传动系统出现锥齿轮齿面偏磨、传动异响、啮合间隙超差的问题，根源都在于支架的结构刚性不足或者安装基准设计不合理，导致轴系运行中出现形变偏移，破坏齿轮副的正常啮合状态。这款支架在设计阶段就充分考虑了这类工程痛点，整体采用一体式铸造成型的基体结构，避免拼接式结构带来的装配累积误差，

　　基体壁厚根据承载区域的受力分布做差异化设计，轴承安装位周边设置加强筋结构，既控制整体重量，又能在齿轮啮合产生径向与轴向载荷时，将形变量控制在轴系允许的公差范围内，不会因为长期受载出现基座形变导致的齿轮错位。支架的安装基准面经过平面度公差约束，与轴承安装孔的垂直度严格按照传动件安装精度要求设定，确保锥齿轮轴装入后，两交错轴的轴交角偏差控制在设计允许范围内，保证齿面接触斑点符合啮合精度要求，避免局部应力集中造成的齿面过早磨损。在安装边界的设计上，支架预留了足够的轴承安装位空间，可适配常用规格的圆锥滚子轴承与深沟球轴承组合，满足不同转速、载荷工况下的轴系支撑需求；底部的安装固定孔采用长圆孔与圆孔组合的布局形式，既方便装配时的位置微调，

　　又能保证紧固后支架不会在设备运行振动下出现位置偏移；支架侧面预留了润滑通道的安装位置，可兼容脂润滑与稀油润滑两种润滑方式，适配不同设备的润滑系统设计，不需要额外对支架进行二次加工改造。从结构设计思路来看，这款支架没有采用冗余的复杂结构，所有结构特征都服务于功能需求：轴承孔的挡肩高度经过精确计算，既能对轴承外圈起到可靠的轴向定位作用，又不会干涉轴承的拆卸操作，方便后期设备维护时的轴承更换；支架的边角位置都做了工艺倒角与去毛刺处理，避免装配过程中出现锐边划伤操作人员的情况，同时减少应力集中点，提升构件的长期抗疲劳性能。在实际选型适配时，技术人员可以根据配套锥齿轮的中心距、轴径尺寸、载荷大小匹配对应的支架规格，不需要重新设计基座结构，

　　能够大幅缩短传动系统的设计周期，降低非标构件的加工成本。不同于通用型的平板安装基座，这款支架针对锥齿轮传动的受力特点做了针对性的结构优化，轴向承载方向的结构刚性比同规格平板基座提升40%以上，能够有效抵消锥齿轮啮合时产生的轴向分力，避免轴系出现窜动，保证齿轮副的啮合间隙长期保持在合理区间，减少设备运行过程中的维护调整频次。在装配流程中，这款支架的设计也充分考虑了工艺便利性，轴承安装孔的导入端做了倒角引导，方便轴承压装时的对位，不需要额外制作导向工装；安装孔的位置精度按照IT7级公差加工，与设备基体的定位销孔能够精准对位，减少装配时的修配工作量。对于小型传动设备的设计人员来说，这类成熟的支架结构能够直接复用在不同的传动方案中，只需要根据实际载荷情况校核关键部位的强度即可，不需要从零开始进行基座的结构设计，能够有效提升设计效率，同时成熟的结构经过大量实际工况验证，出现设计缺陷的风险远低于全新设计的非标结构。在设备运行过程中，支架的结构形态也不会对周边的管线、其他传动构件造成干涉，整体轮廓紧凑，能够在有限的安装空间内完成锥齿轮轴系的可靠支撑，适配各类设备内部紧凑的布局需求。
