六缸柴油发动机曲轴箱结构设计

　　在商用车、工程机械、固定式发电机组这类重载动力场景里，六缸柴油机的曲轴箱是整个动力单元的核心承载基体，所有运动副、附属系统的安装定位都要依托这个壳体完成，它的结构合理性直接决定了整机的NVH表现、密封可靠性以及长期运行的结构疲劳寿命。做这个结构设计的时候，首先要捋清楚整个动力传递路径的受力逻辑：曲轴在缸内爆发压力作用下，会通过主轴承座把周期性的冲击载荷传递到箱体壁面，同时活塞侧推力、配气机构的传动载荷、附件驱动的反扭矩都会叠加在箱体上，所以整个箱体的筋条布置不是随便加的，主轴承座之间的横向加强筋要顺着载荷传递方向延伸到箱体外壁，和侧壁的纵向筋连为一体，避免应力集中在轴承座根部，很多早期设计的箱体就是因为筋条走向没顺着载荷方向，运行几万小时后就会在轴承座圆角位置出现疲劳裂纹。

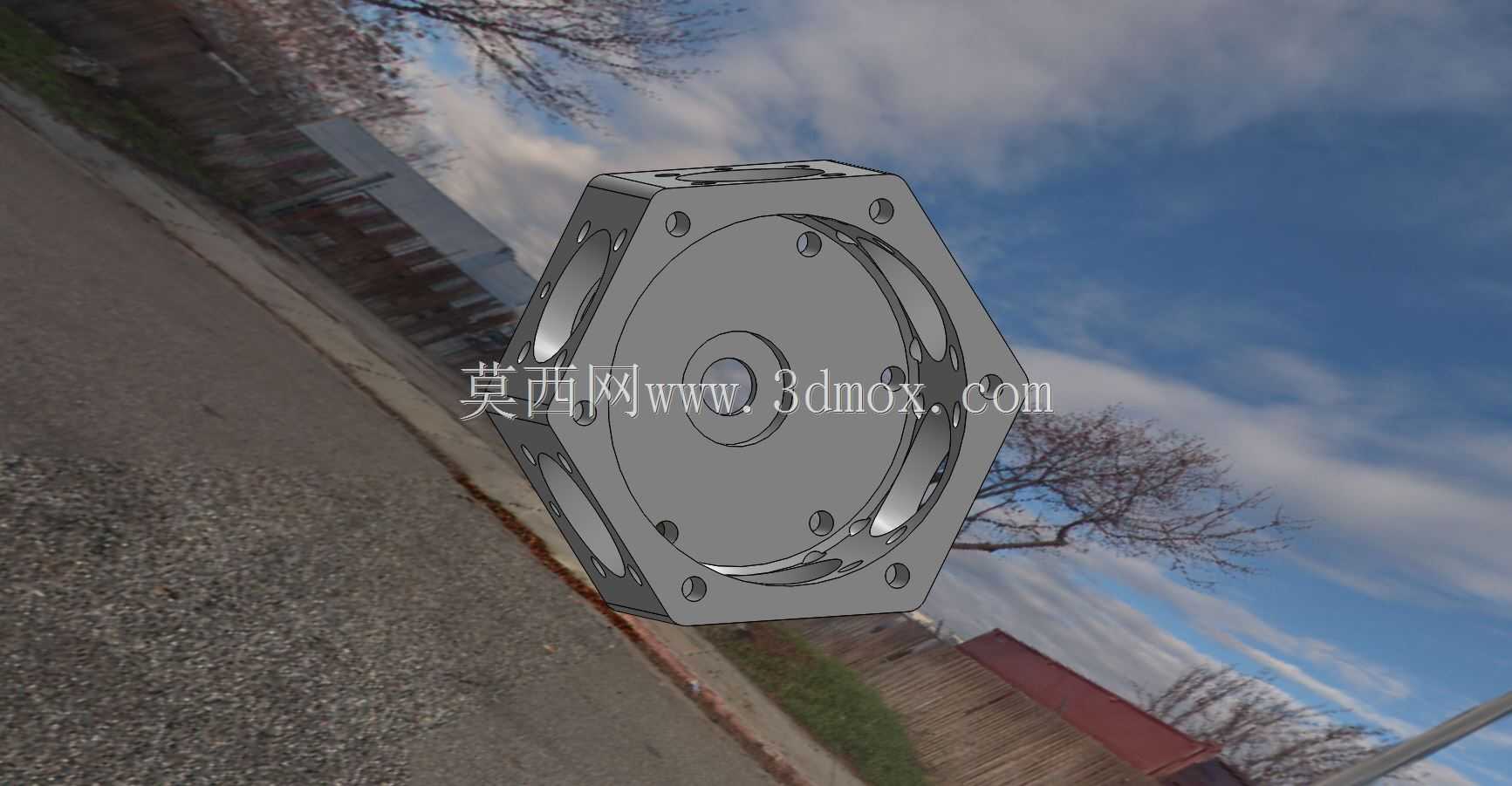

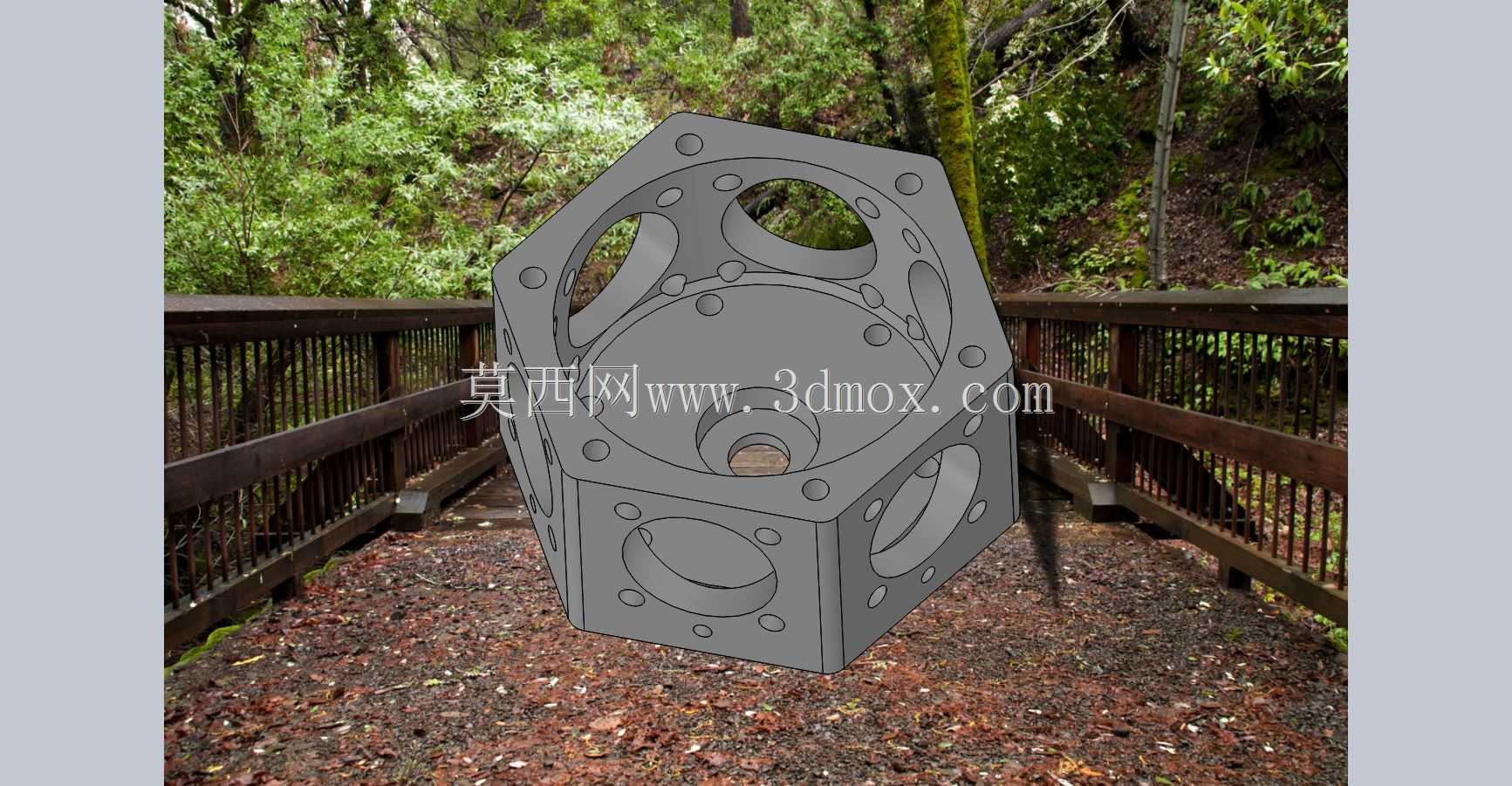

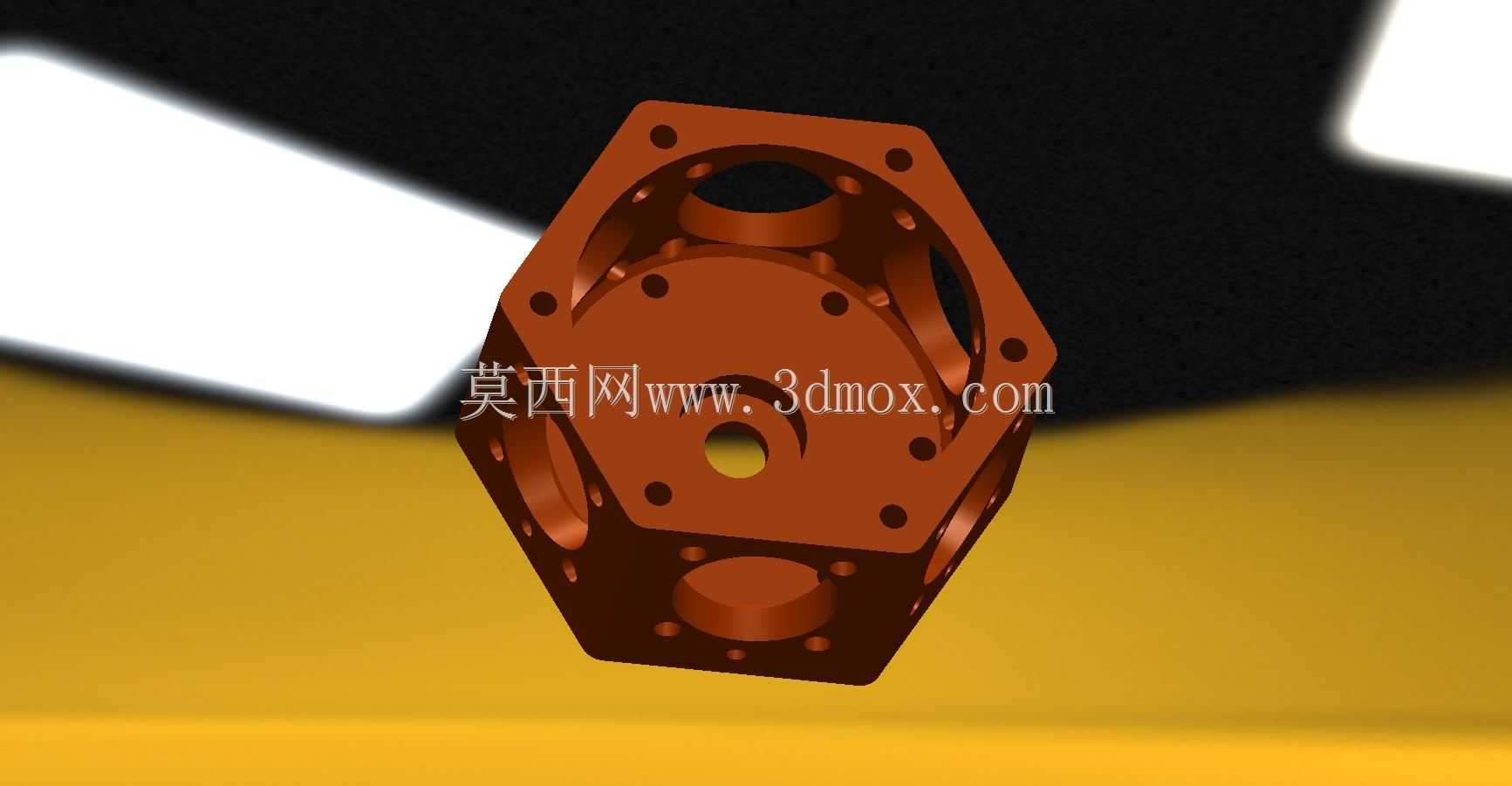

　　从安装边界来看，这个曲轴箱采用六边形的主体截面，和常规直列六缸机的矩形箱体不同，这种结构在相同壁厚下的抗扭刚度更高，适合高爆发压力的柴油机工况。箱体上的各个安装孔位都做了同轴度公差约束，主轴承孔的同轴度要控制在0.02mm以内，不然曲轴运转时会出现偏磨，严重的话会直接烧瓦。缸套安装孔的止口深度公差要控制在0.03mm，保证缸套压装之后的凸出量符合设计要求，避免缸垫密封失效出现漏水漏气的问题。箱体侧面预留了机油道、冷却水道的集成通道，不用额外布置外部管路，既减少了泄漏点，也让整机结构更紧凑，这些内部通道的拐角位置都做了圆角过渡，避免流体阻力过大影响机油和冷却液的循环效率。

　　设计的时候还要考虑装配工艺性，箱体各个结合面的平面度要求是0.05mm/全长，表面粗糙度要达到Ra1.6，保证和油底壳、缸盖、正时齿轮室的密封面在涂胶之后不会出现渗油问题。箱体上的螺栓孔位置都做了锪平处理，保证螺栓拧紧的时候端面和螺栓轴线垂直，避免螺栓受附加弯矩出现断裂。曲轴箱的内腔要做足够的避让空间，保证曲轴运转时连杆大头不会和箱体内壁发生干涉，同时还要预留出机油回流的通道，让缸盖、缸套位置回流的机油能快速回到油底壳，避免出现机油滞留导致的呼吸口喷机油问题。

　　在实际使用场景里，这个曲轴箱还要承受整机安装时的悬置载荷，所以箱体两侧的悬置安装座位置做了局部加厚，筋条直接和主轴承座的加强结构连在一起，把悬置的支撑力直接传递到核心承载区域，避免箱体侧壁因为悬置受力出现变形。另外箱体上预留的各类传感器安装孔、附件安装位都做了位置精度约束，比如机油压力传感器、油温传感器的安装孔要和主油道直接连通，保证监测数据的准确性，发电机、起动机的安装位要保证齿轮啮合的侧隙在合理范围，避免打齿或者异响。

　　整个结构的壁厚设计是梯度变化的，核心承载区域比如主轴承座、缸盖螺栓孔位置的壁厚更厚，非承载区域的侧壁适当减薄，在保证整体刚度满足要求的前提下尽可能降低铸件重量，毕竟对于移动设备用的柴油机来说，减重能直接提升整机的功率重量比。铸件的拔模斜度按照铸造工艺要求设置在1°到3°之间，所有的棱边都做了R2到R5的圆角处理，避免铸造的时候出现应力集中或者浇铸不足的缺陷，也能减少后续机加工的去毛刺工作量。

　　做三维建模的时候，要把所有的安装配合面、孔位公差、工艺特征都完整还原，不能只做外观曲面，不然导出的模型没法用于后续的有限元分析、装配干涉检查以及工艺工装设计。比如主轴承盖的安装定位槽、油封安装的同轴止口、活塞冷却喷嘴的安装孔这些细小特征，都要按照实际尺寸做出来，这些细节往往是实际生产装配中最容易出问题的地方，要是建模的时候漏掉了，后续做虚拟装配的时候就发现不了干涉问题，等到做样机的时候再改模，会浪费大量的时间和成本。
