FRC麦克纳姆轮与齿轮箱电机装配结构

　　这套装配结构主要面向FRC竞赛类移动机器人的行走单元开发，核心解决全向移动场景下轮组与动力输出端的匹配安装问题。在实际竞赛场景中，机器人需要在有限的赛场空间内完成横移、斜向移动、原地旋转等多自由度动作，麦克纳姆轮的辊子排布特性刚好能满足这类全向移动需求，但轮组本身的安装接口与常规减速齿轮箱、驱动电机的输出端并不直接适配，这套装配结构就是为了打通三者的安装链路，消除动力传递过程中的同轴度误差、安装间隙问题。

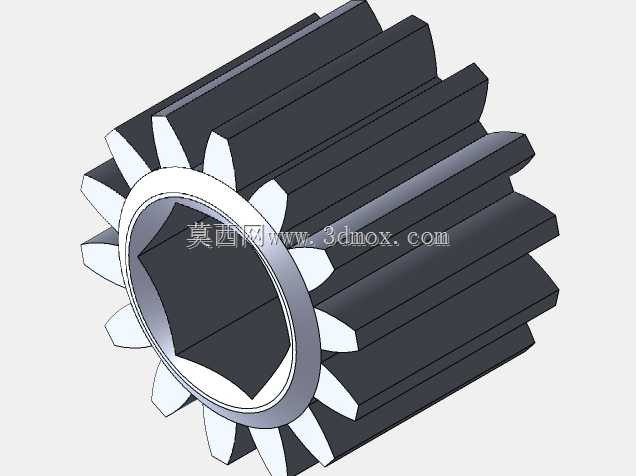

　　从实际功能来看，这套结构承担着动力传递、轮组支撑、载荷承载三个核心作用：电机输出的扭矩经过齿轮箱减速增扭后，通过装配结构中的连接轴传递到麦克纳姆轮的轮毂，带动轮体转动；同时结构中的支撑框架直接承接轮组受到的地面冲击载荷，将载荷分散传递到机器人底盘框架上，避免齿轮箱输出轴直接承受径向力导致的轴承损坏、轴体变形问题。

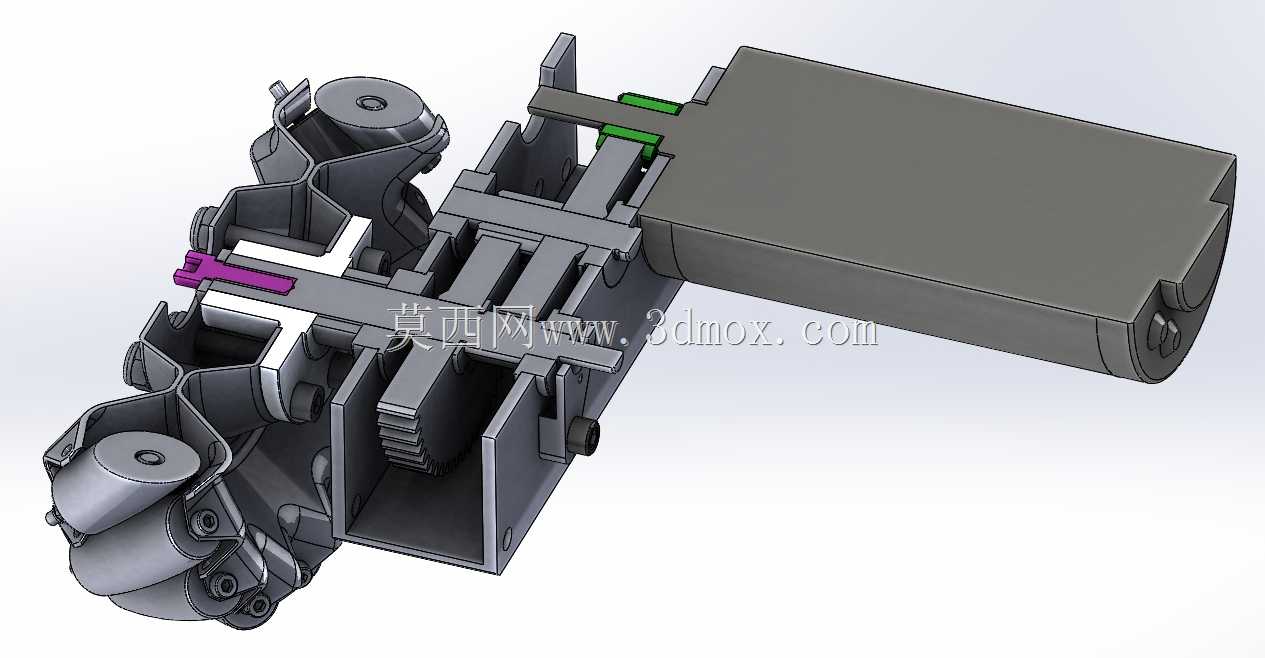

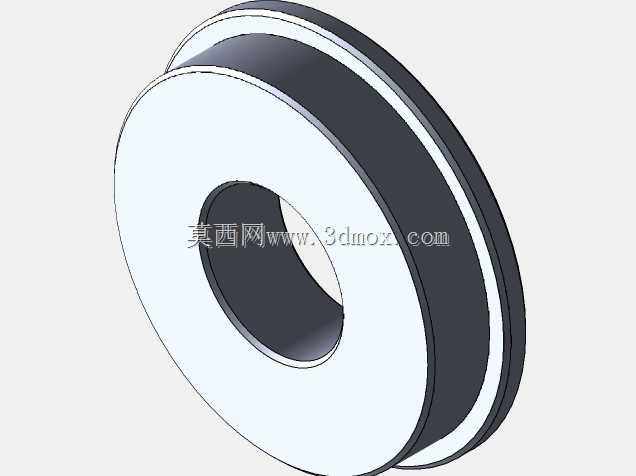

　　设计思路上优先考虑了竞赛场景下的快装快拆需求，所有连接位都采用标准化的紧固件接口，不需要额外定制专用工装就能完成拆装，方便赛场上的快速维护更换。结构中的定位止口设计严格匹配麦克纳姆轮轮毂的安装基准面与齿轮箱的输出端基准，装配时不需要反复调整同轴度，靠止口定位就能保证轮组转动时的径向跳动量控制在允许范围内，减少轮组转动时的震动损耗。绿色标识的缓冲限位件设置在齿轮箱与安装框架的连接位置，能够吸收机器人急停、碰撞时产生的瞬时冲击，避免刚性连接导致的齿轮断齿、电机轴变形问题。紫色标识的轴向锁紧件直接卡在连接轴的卡槽内，不需要额外的轴端挡圈紧固件，就能限制轮组的轴向窜动，减少装配时的零件数量。

　　安装边界方面，这套结构的整体外轮廓完全适配FRC竞赛规则里的机器人尺寸限制，轮组突出底盘的尺寸、齿轮箱与电机的安装间距都经过匹配，不会超出赛事规定的机身尺寸边界。安装框架上的预留孔位采用通用的铝型材安装孔距，能够直接适配竞赛机器人常用的20系列、40系列铝型材底盘，不需要额外打孔加工。轮组的安装高度预留了足够的地面间隙，能够适应赛场上的地毯、坡道、障碍块等复杂路面，不会出现轮组剐蹭底盘或者卡滞的问题。齿轮箱与电机的连接位采用嵌套式设计，电机输出轴直接插入齿轮箱的输入孔，配合紧定螺钉锁紧，整体的轴向尺寸比常规的联轴器连接方案缩短了近三分之一，能够给机器人上的其他功能机构留出更多安装空间。

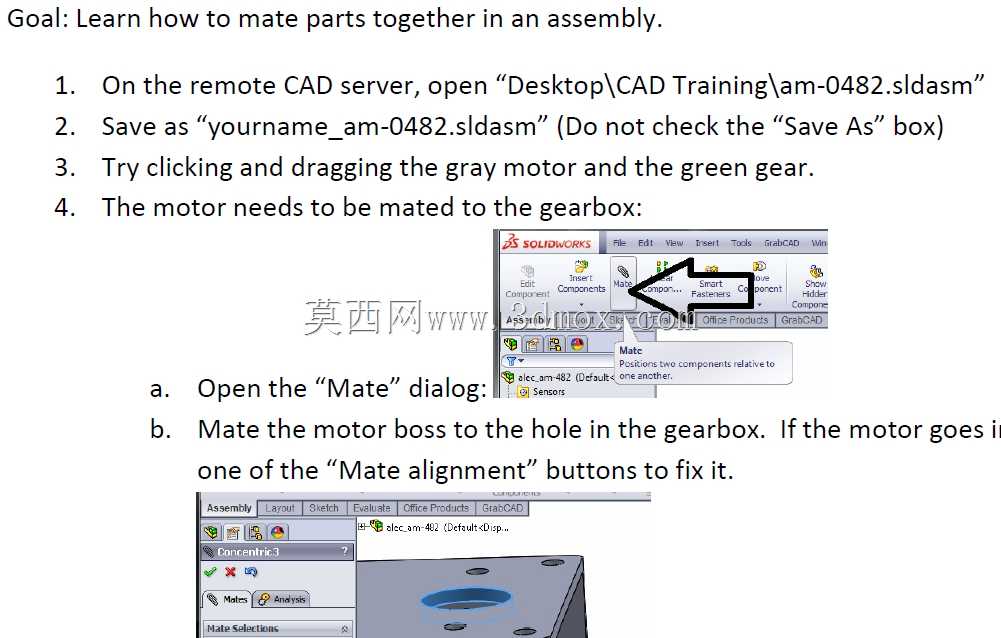

　　在实际装配逻辑上，这套结构遵循了从动力端到执行端的装配顺序：先将电机与齿轮箱完成定位锁紧，再把齿轮箱整体固定到安装框架上，之后穿入连接轴完成与齿轮箱输出端的固定，最后将麦克纳姆轮套装到连接轴上，通过轴向锁紧件完成固定。整个装配过程不需要复杂的调整步骤，每个零件都有对应的定位面，即使是没有太多装配经验的参赛队员也能快速完成组装。结构中的所有受力部位都做了加厚处理，安装框架的折弯边设置了加强筋，能够承受竞赛中机器人高速移动、碰撞时的大载荷冲击，不会出现框架变形的问题。辊子的安装角度严格按照麦克纳姆轮的标准45度排布，保证全向移动时的速度分解准确，不会出现轮组打滑、移动方向偏移的问题。
