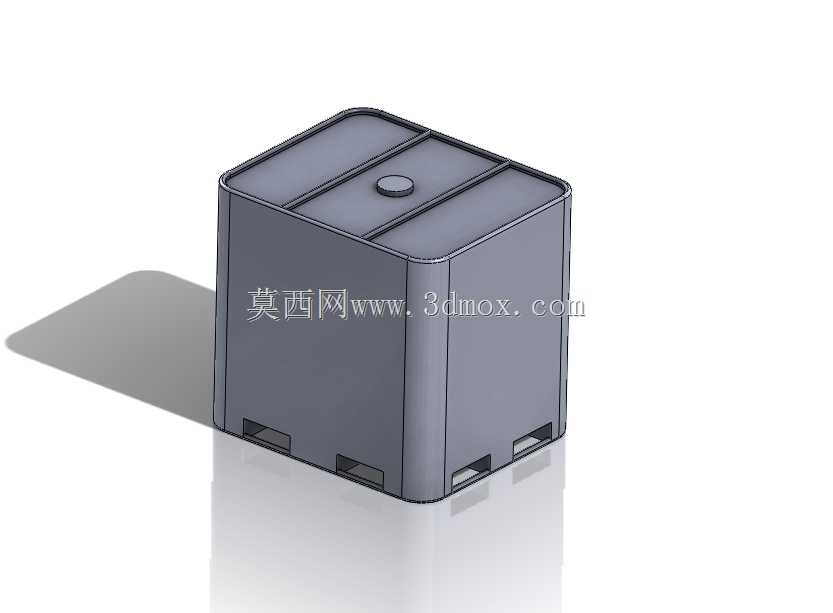

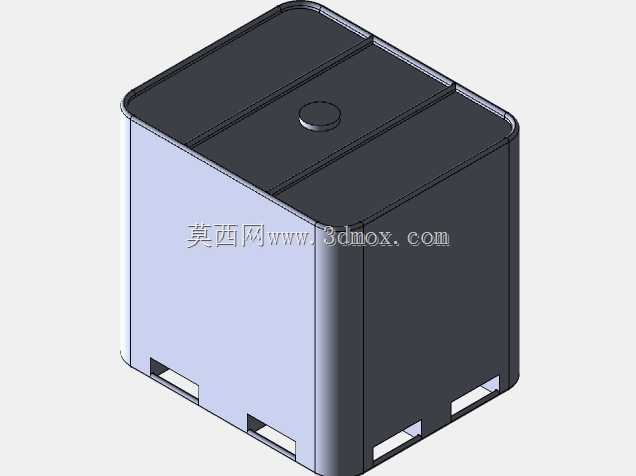

275加仑IBC散装集装储运容器结构

　　在化工原料、食品级流体、工业助剂的跨区域周转与厂内仓储场景中，中型散装容器的结构合理性直接决定储运效率与作业安全，本次呈现的275加仑规格IBC储运容器结构，完全围绕散装流体的堆码、转运、灌装全流程作业需求展开设计。从实际使用场景出发，这类容器需要同时适配叉车叉取、托盘堆码、灌装口密封、排液操作等多环节的作业要求，因此在结构建模阶段，就需要把各个作业环节的边界条件提前纳入考量。

　　容器主体采用近似立方的柱形结构，这种外形设计并非随意选择，而是在同等容积下最大化压缩占地投影面积，适配标准物流托盘的尺寸边界，能够在标准1200mm*1000mm的托盘上实现规整摆放，避免空间浪费，同时立方结构在多层堆码时的受力传递更均匀，相比圆柱形容器，堆码时的侧向稳定性更优，不会出现圆柱桶相邻摆放时的弧形间隙浪费仓储空间的问题。容器顶部设置的圆形灌装口，位置偏离顶面几何中心，靠近一侧边缘，这个布局是为了适配车间固定灌装工位的管路位置，作业人员站在容器侧边即可完成灌装操作，不需要探身到容器顶面中心，降低高空作业的跌落风险，同时灌装口的凸起边缘做了圆弧过渡，能够配合密封盖实现压紧密封，避免转运过程中流体洒漏。

　　容器底部的开槽结构是核心的受力与适配设计，四个方向的叉车位完全匹配标准手动液压叉车、机动叉车的叉齿尺寸，开槽的高度与深度经过反复校核，既保证叉齿能够完全插入托起整桶满载的重量，又不会因为开槽过深削弱底部的结构强度，满载状态下叉取转运时，底部的受力会通过开槽周边的加强筋均匀传递到容器侧壁，避免局部应力集中导致的底部开裂。容器侧壁的竖向与横向加强筋采用隐性的圆角过渡设计，没有突兀的凸起棱边，一方面是为了降低注塑（或滚塑）成型时的应力集中问题，减少成型后的变形翘曲，另一方面光滑过渡的外壁在清洁时更方便，不会残留污渍，适配食品级、医药级物料的储运清洁要求。

　　在设计思路上，这个结构没有额外添加外部金属框架，而是通过本体的壁厚变化与加强筋布局实现结构强度，相比带金属框架的传统IBC桶，这种一体化结构的自重更轻，返程空箱运输时的装载量更高，能够降低物流返程成本。容器顶面的三条凸起分隔筋，除了增强顶面的承重能力，避免堆码时顶面被上方容器压塌，还能在空箱堆叠时起到定位作用，上方空箱的底部卡槽刚好可以卡在这些凸起筋位上，防止空箱堆高时出现滑移倾倒。容器的边角全部采用大圆弧过渡，没有直角锐边，一方面是避免作业人员碰撞受伤，另一方面圆弧边角在受到外力撞击时，能够更好地分散冲击力，相比直角结构的抗冲击性能提升明显，在物流转运过程中遇到磕碰时不容易出现破损漏液。

　　从安装与适配边界来看，这个容器的整体尺寸完全匹配集装箱内部的装载宽度，在标准干货集装箱内部可以实现两列并排摆放，最大化利用集装箱的内部宽度空间，堆码高度适配集装箱的内部净高，能够实现三层满载堆码，充分利用集装箱的竖向装载空间。排液口的预留位置设置在容器底部侧边的低位，能够保证容器内的流体可以完全排空，不会有残留积液，排液口的安装法兰采用标准尺寸，能够适配市面上通用的球阀、快装接头，不需要额外定制转接件，降低用户的配件采购成本。在建模过程中，所有的壁厚都做了均匀化处理，避免成型时出现厚薄不均导致的缩痕、气泡问题，各个配合面的公差预留都考虑了塑料材质的成型收缩率，保证密封盖、排液阀安装后能够紧密配合，不会出现渗漏问题。

　　这类容器在实际使用中，除了储运流体物料，部分场景下还会用来储运散装的固体颗粒、粉料，因此顶面的密封结构同时兼顾了防尘、防潮的要求，即使在户外临时堆放，也能避免雨水、灰尘进入容器内部污染物料。底部的支撑脚结构在容器放置在地面时，能够让容器底部与地面留出足够的间隙，避免地面的积水、潮气直接接触容器底部，延长容器的使用寿命，同时这个间隙也方便清扫工具进入容器底部清理地面，不会留下卫生死角。
