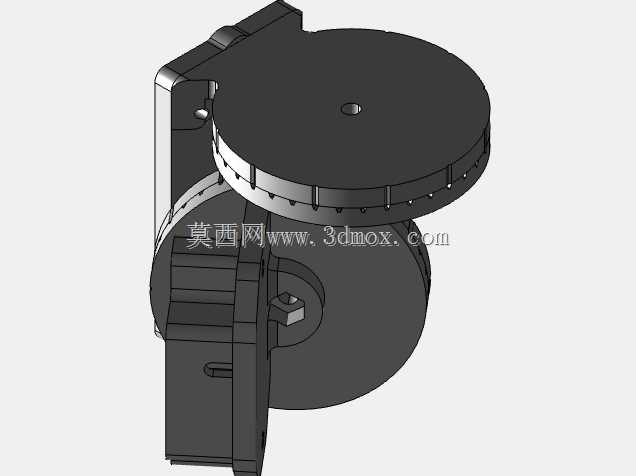

双轴可调Arducam摄像头安装支架结构

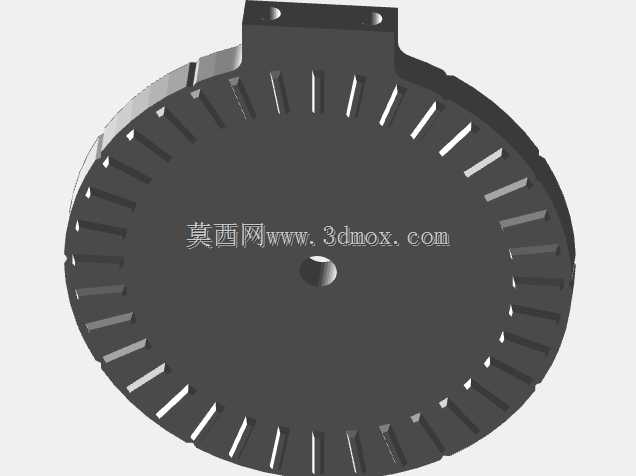

　　这套安装组件主要面向FRC竞赛类机器人的视觉感知单元部署场景，解决竞赛场景下摄像头需要快速调整拍摄角度、适配不同赛场识别需求的实际问题，整套零件共6个独立结构件，全部采用无支撑3D打印工艺设计，适配桌面级FDM设备的加工特性，无需额外添加支撑结构即可完成打印，大幅降低小批量定制加工的成本与后处理工作量。从功能特性来看，支架的双轴调节机构采用每10度一个定位增量的分度设计，无需额外锁紧结构即可实现方位角与俯仰角的快速卡位调整，赛场调试时无需借助角度测量工具，手动拨动即可完成常用视角的快速切换，调整到位后依靠分度槽的啮合阻力即可保持姿态稳定，应对机器人运行过程中的常规振动不会出现角度偏移。

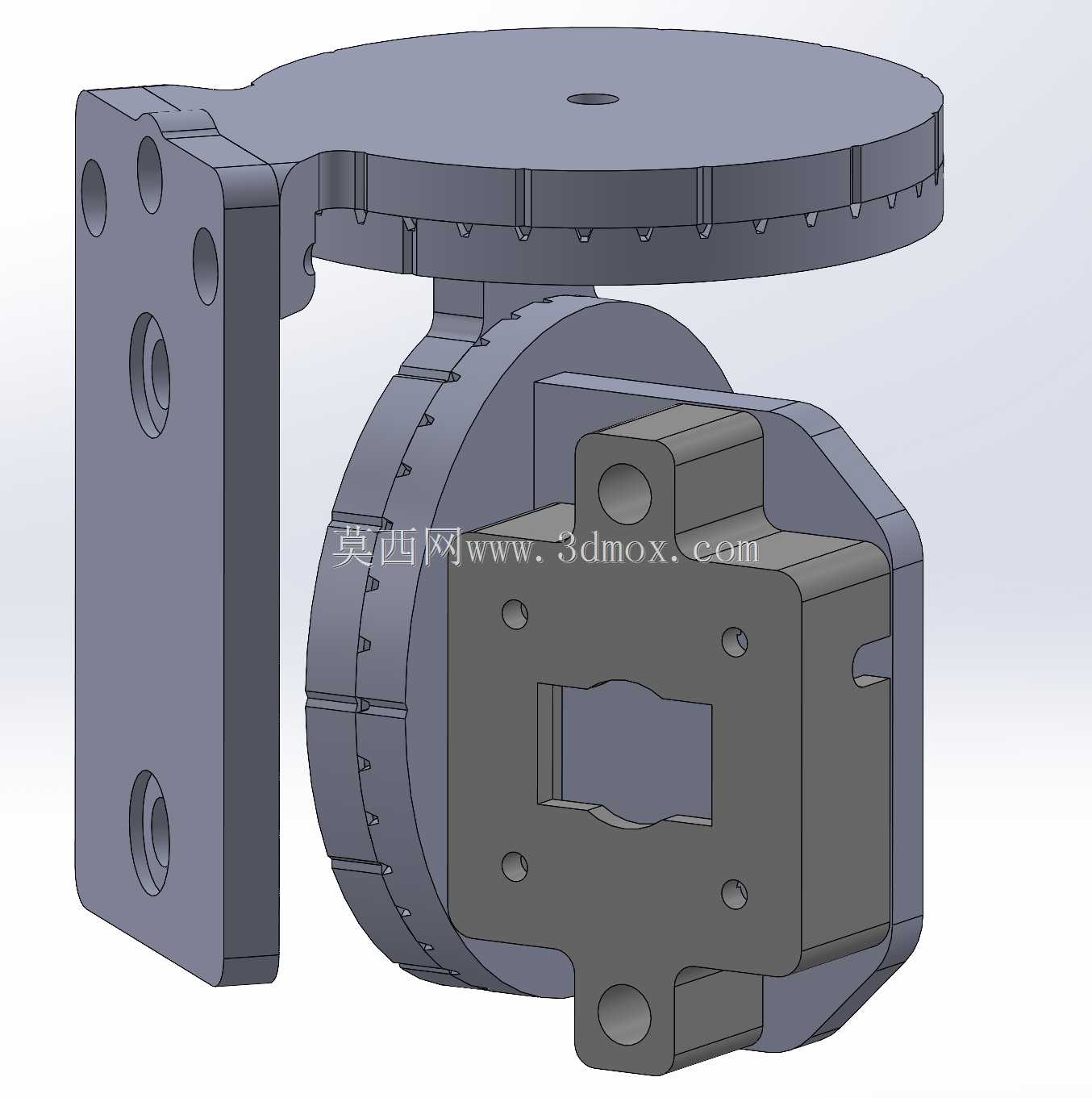

　　结构设计上采用了完全对称的构型逻辑，同一套支架既可以安装在机器人的左侧垂直安装面，也可以直接镜像适配右侧安装位，无需额外设计左右分件，减少了零件种类，也降低了备料与装配的出错概率。安装适配层面，基础支架直接固定在机器人的垂直基准面上，比如级联框架的铝型材立面，第一级可调板与基础支架铰接实现水平方位角的转动，第二级铰接结构实现摄像头安装面的俯仰角度调整，摄像头安装位预留了对应Arducam模组的安装孔位，可直接通过螺丝固定模组本体。

　　紧固件适配方面，整套结构兼容#8、#10规格螺丝以及1/4-20规格的螺钉螺母组合，实际装配时推荐采用10-32规格的螺钉完成各铰接位与安装位的锁紧，铰接位的孔位公差按照桌面级3D打印的常规精度预留，打印完成后仅需去除少量层纹毛刺即可实现顺畅转动，无需额外铰孔加工。从安装边界来看，整套支架安装完成后，垂直安装面贴合区域的尺寸适配常规FRC机器人的铝型材安装间距，摄像头安装面的开孔完全匹配Arducam摄像头模组的固定孔位，转动过程中不会与周边的框架结构产生运动干涉，双轴全角度调整范围内，摄像头的走线空间全程预留，不会出现线材被铰接结构夹损的问题。

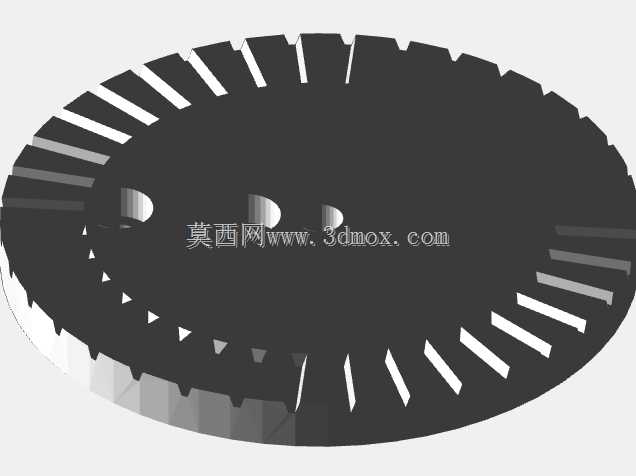

　　打印工艺适配层面，整套零件的壁厚均按照FDM打印的最小可靠壁厚设计，所有转角位置均添加了适配打印工艺的圆角，避免应力集中导致的零件断裂，采用0.12毫米层厚打印时，整套零件的打印耗时可控，铰接面的分度齿结构清晰度足够，能够保证卡位的定位精度，即使用稍厚的层厚参数打印，也能满足常规使用的卡位需求，只是分度定位的手感会略有下降。实际装配过程中，先将基础支架通过螺丝固定在机器人的垂直安装面上，随后依次装配两级可调转动板，最后将摄像头模组固定在末端安装板上，全程无需特殊工装，仅用常规内六角扳手即可完成全部装配工作，调试时根据赛场的视觉识别需求，拨动摄像头调整到对应角度即可，分度结构会自动卡入对应档位，无需额外拧动锁紧螺丝，大幅缩短赛场调试的时间。结构的受力设计上，所有安装孔位周边均做了局部加厚处理，避免螺丝锁紧时出现塑料件开裂的问题，铰接转动位置的接触面积经过优化，既保证转动时的阻尼感合适，又不会因为接触面积过大导致转动卡滞，长期反复调整角度也不会出现明显的磨损松旷，能够满足整个竞赛周期的使用需求。
