带低速档的FRC麦克纳姆轮驱动底盘结构

　　在青少年机器人竞赛、厂区轻型物料转运、窄通道巡检作业这类对移动灵活性有高要求的场景里，常规轮系的移动底盘往往受转向半径限制，无法完成横移、斜向平移这类特殊走位动作，而单纯采用麦克纳姆轮的底盘，又常面临高牵引力工况下轮组打滑、推力不足的问题，这套带低速档的麦克纳姆轮驱动结构，正是针对这类矛盾点做的整合设计。

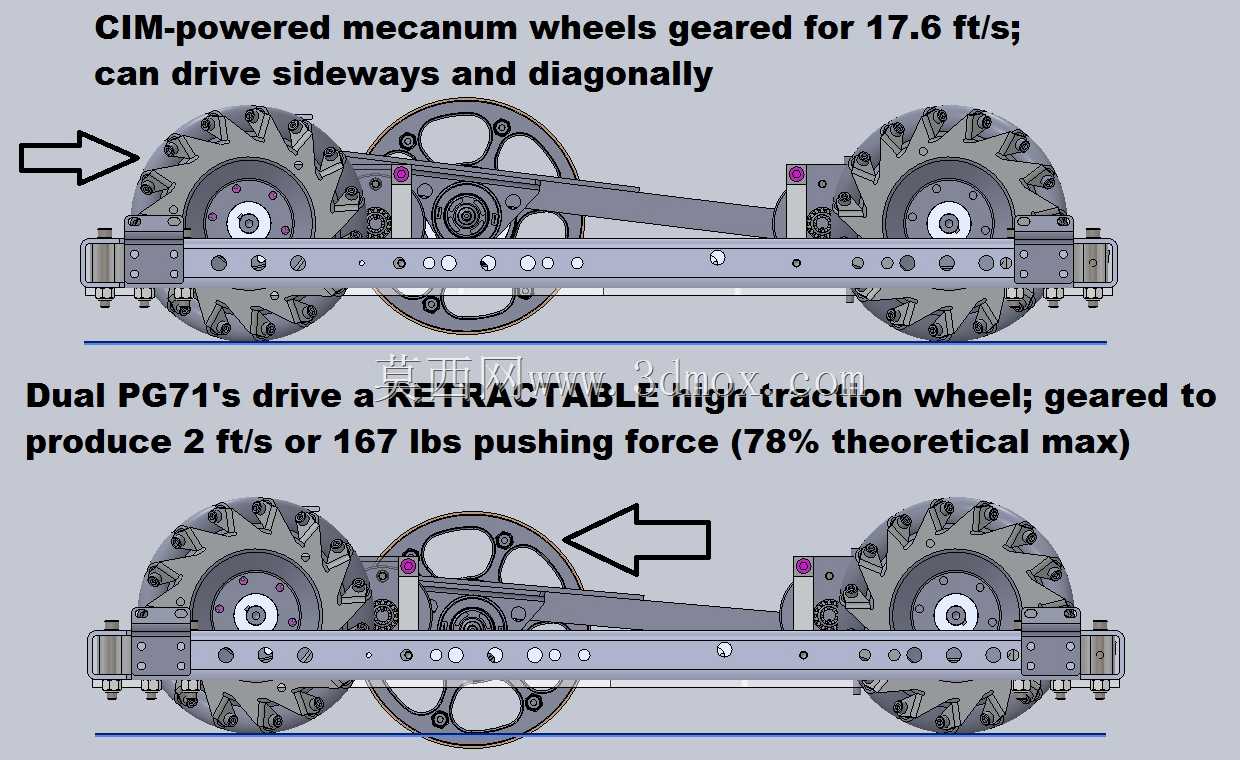

　　从实际作业需求出发，这套轮组结构将麦克纳姆轮的全向移动能力，和可收放的高牵引力轮组做了集成，日常需要灵活走位、调整工位姿态时，依靠麦克纳姆轮组实现全向移动，最高行进速度可匹配常规竞赛类移动底盘的快速转场需求，能在狭窄的作业通道内完成零半径转向、横向贴边停靠这类常规轮系无法实现的动作；当需要大推力作业、比如顶推重物、爬坡或者在低附着路面行进时，可放下高牵引力轮组，切换到低速大扭矩档位，此时轮组接地比压更高，传动比匹配低速大扭矩输出，能提供足够的推挤力，避免麦克纳姆轮因为辊子结构的接地特性出现打滑丢转的问题。

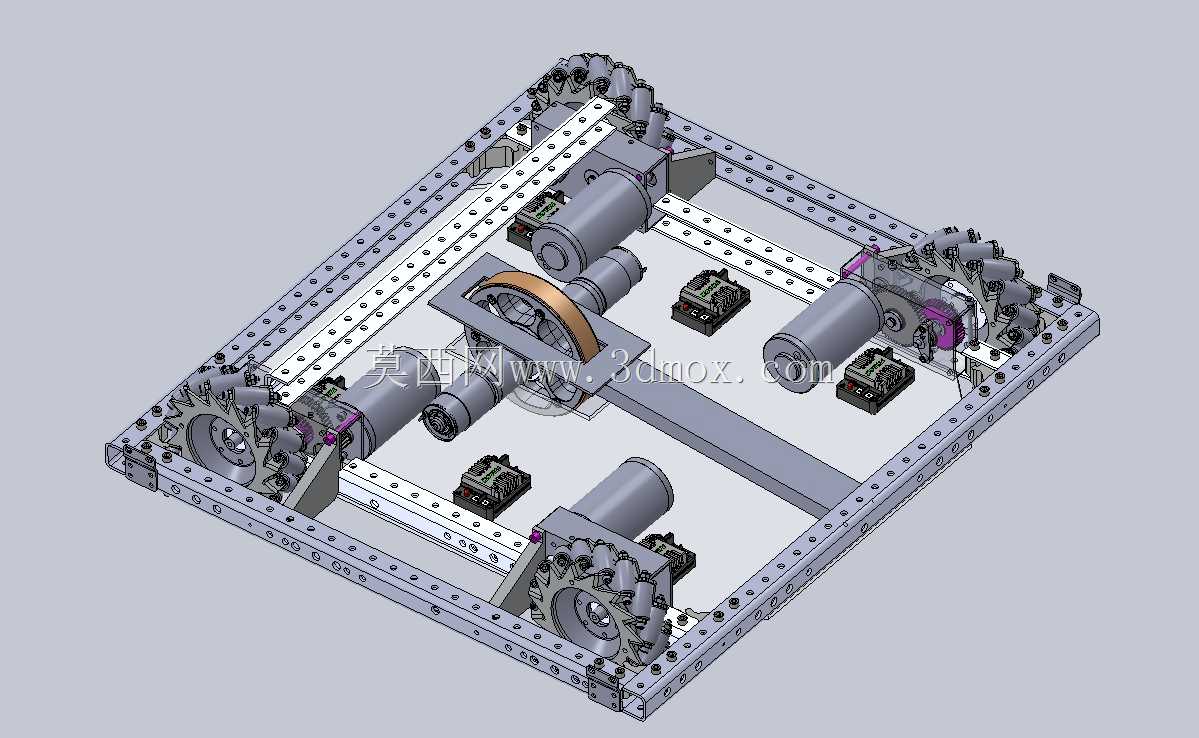

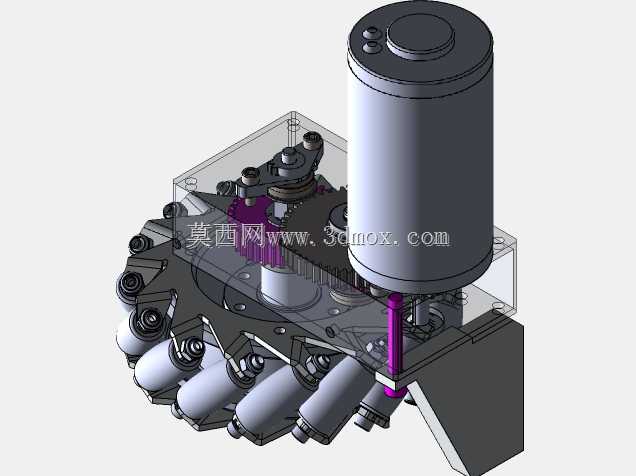

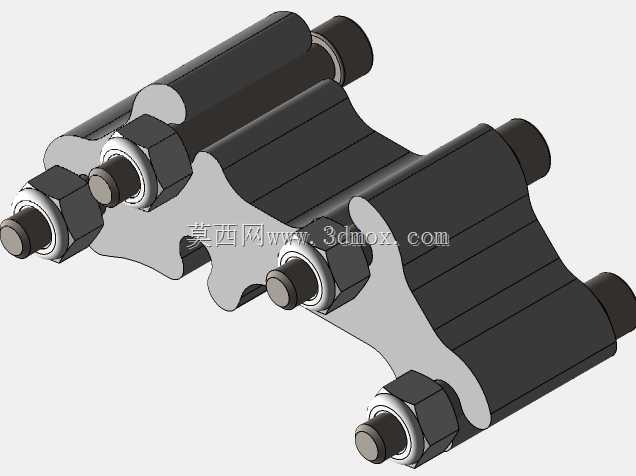

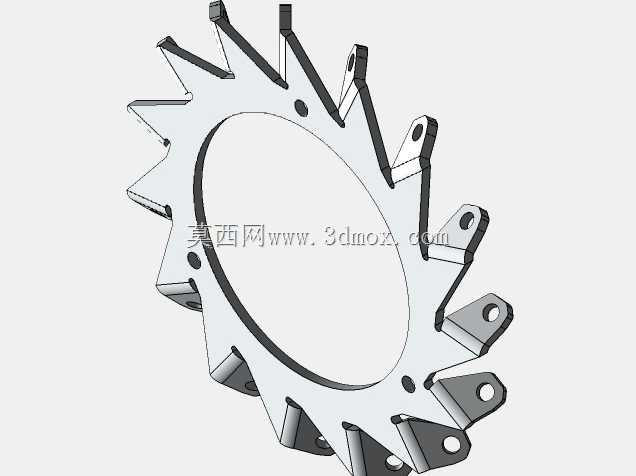

　　设计层面上，整套驱动结构采用双侧梁式安装框架，轮组的安装座直接固定在两侧纵梁上，传动链路的带轮、张紧结构都集成在梁体的安装平面上，没有额外冗余的支撑结构，整体框架的安装孔位采用等间距排布，既可以适配不同长度的梁体拓展，也能给电控元件、电池模块预留足够的安装空间。麦克纳姆轮的辊子采用交错排布方式，四个轮组的辊子角度遵循标准全向移动的排布逻辑，保证各个方向的速度矢量可以独立解算，不会出现运动干涉；可收放的高牵引力轮组采用摆臂式安装结构，摆臂的转轴固定在纵梁上，通过联动结构控制轮组的抬升与落下，收放状态下都有机械限位，避免行进过程中轮组意外下落或者抬升不到位。

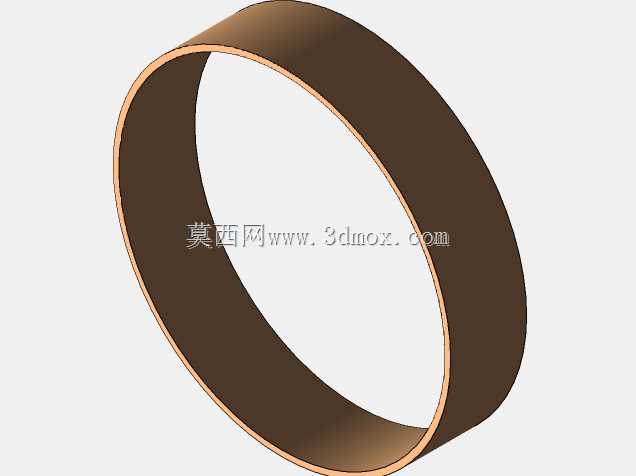

　　安装边界方面，整套驱动结构的横向宽度适配常规FRC竞赛机器人的尺寸规范，轮组突出梁体的尺寸经过核算，不会超出常规竞赛的尺寸限制，纵向的轮距可以通过调整梁体上的安装孔位做小范围调整，适配不同的底盘重心布局需求。传动部分的带轮采用同步带传动，张紧轮的安装位置预留了长条形调节孔，装配时可以根据同步带的实际张紧度调整位置，不需要额外加工定制张紧结构；轮组的驱动轴采用统一规格的安装接口，能适配常规的竞赛用驱动电机，不需要额外做轴转接结构，降低装配的复杂度。

　　实际使用中，这套结构的档位切换逻辑和移动特性可以覆盖绝大多数全向移动底盘的作业需求，既保留了麦克纳姆轮的走位灵活性，又通过可收放的低速高牵引力轮组弥补了常规麦克纳姆轮底盘推力不足、低附着路面通行能力差的缺陷，梁式的主体结构也方便后续拓展其他功能模块，比如加装机械手、物料承载平台、检测传感器支架等，不需要对主体轮系结构做大规模改动。结构上的受力点都做了加强处理，轮组安装座的位置加厚了安装板材，避免大推力工况下安装座出现变形，同步带的传动路径做了优化，减少了带轮的不必要弯折，提升传动部件的使用寿命，各个转动副的位置都预留了润滑维护的空间，日常保养不需要完全拆解底盘结构就能完成注油、紧固件复紧的操作。
