FRC竞赛机器人球收集器传动系结构

　　该结构面向青少年机器人竞赛场景设计，核心服务于赛事中球体类道具的拾取作业需求，整体搭载于移动机器人底盘之上，作为机器人前端作业执行单元的动力传递与承载结构存在。从实际赛事作业逻辑来看，这类结构需要在机器人高速移动、频繁转向的工况下保持稳定的动力输出，同时要适配场地内12英寸直径球体的拾取路径，避免出现卡球、漏球的问题，还要兼顾底盘原有组件的安装兼容性，不能破坏原有底盘的动力布局与重心分布。

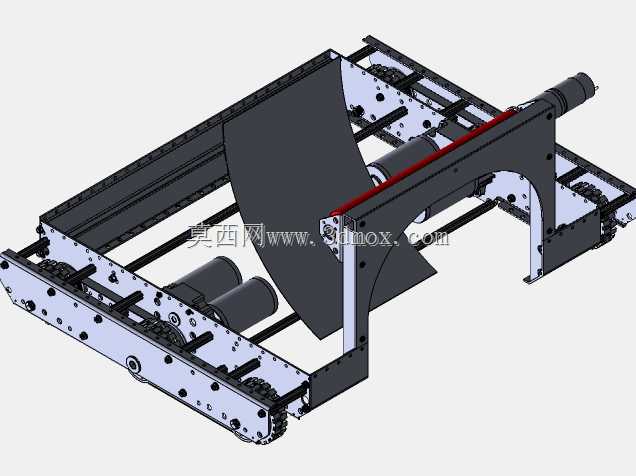

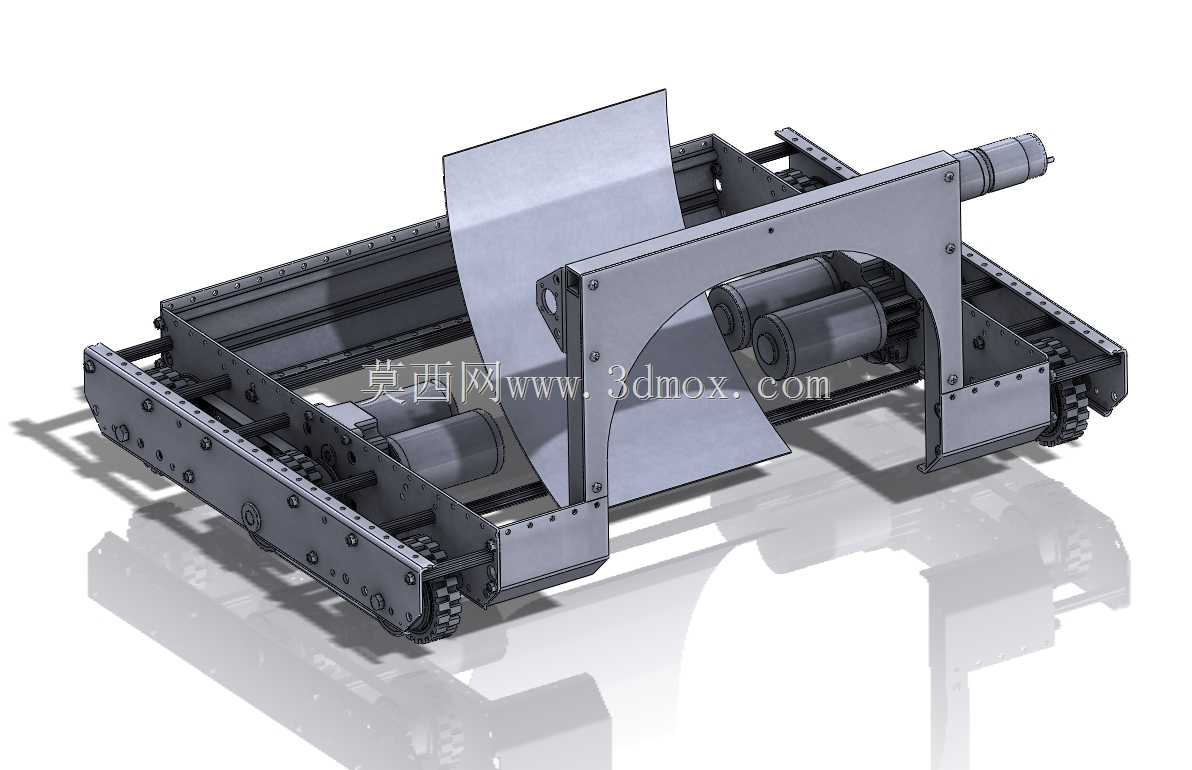

　　结构整体采用框架式承载设计，主体支撑件选用折弯成型的金属板材拼接而成，两侧通过螺栓与底盘履带行走模块的侧梁直接连接，安装孔位完全匹配原有底盘套件的孔距参数，不需要对原有底盘做额外的打孔、切割修改，可直接完成装配。框架中部预留了球收集导板的安装空间，导板采用大弧度曲面设计，曲面的曲率经过反复调整，能够让接触到的球体顺着曲面顺滑滑入收集仓，不会在导板边缘出现卡顿；导板两侧通过折边与框架主梁连接，连接位置预留了长条形调节孔，可根据实际场地的地面平整度微调导板的离地间隙，避免行进过程中导板剐蹭场地地面造成行进阻力增大，或是间隙过大导致球体从导板下方漏过。

　　传动部分采用多电机并行驱动的布局，驱动电机固定在框架后侧的安装座上，安装座与框架主梁为一体化折弯结构，能够承受电机急启急停产生的冲击载荷，不会出现安装座变形导致的传动错位。动力通过传动轴传递到前端的收集辊组件，传动轴两端采用带座轴承支撑，轴承座的安装位置同样预留了调节余量，可通过调整轴承座位置张紧传动链路，避免长时间运行后传动松弛导致的动力传递效率下降。整个传动系的布局完全避开了底盘原有行走电机、电池、控制模块的安装空间，所有线缆的走线槽都预留在框架内侧的空腔内，不会出现线缆外露被场地构件剐蹭断裂的风险。

　　从安装边界来看，整个结构的宽度与底盘两侧履带的外侧间距保持一致，不会超出机器人的整体宽度限制，符合赛事对机器人外形尺寸的规则要求；结构的纵向长度控制在底盘前端延伸量的允许范围内，不会导致机器人整体重心过度前移，避免爬坡、急停时出现前倾翻的风险。结构的离地间隙与底盘最低离地间隙保持齐平，在跨越场地内的小型凸起障碍时不会出现结构托底的问题。

　　设计过程中优先考虑了组件的可维护性，所有连接位置都采用标准紧固件装配，没有采用焊接等不可拆卸的连接方式，当赛事中出现零件损坏时，可快速拆卸更换故障零件，不需要对整个结构做拆解。同时所有新设计的组件都单独保存为装配子组件，在修改收集器结构时不会影响原有底盘组件的参数，可根据后续测试的实际拾取效率，单独调整导板曲率、辊子转速、传动比等参数，不需要重新搭建整个底盘的模型，大幅提升了设计迭代的效率。

　　从实际工况适配性来看，框架的主梁采用加厚板材设计，能够承受机器人高速移动时与场地边界、其他机器人发生轻微碰撞的冲击，不会出现框架变形导致的收集器位置偏移；传动链路的载荷经过核算，能够满足拾取满载球体时的扭矩需求，不会出现电机堵转烧毁的问题。整个结构的重量经过优化，在保证结构强度的前提下尽可能去除了非承载区域的多余材料，控制整体附加重量在合理范围内，不会过度增加行走系统的负载，影响机器人的行进速度与续航表现。
