90度弯通带耳流体管路接头结构

　　这类90度弯通带耳接头，在民用给排水、小型化工流体输送、设备冷却循环管路、气动控制回路里都有广泛应用，核心作用是在管路需要直角转向的位置完成两段同管径管路的对接，同时本体自带的两个带孔安装耳，能直接通过螺栓将接头固定在设备壁板、安装支架上，避免管路运行过程中因为流体压力波动、设备振动出现接头移位、管路松脱的问题。

　　从实际使用场景来看，这类接头常被用在紧凑型设备的内部管路布局中，比如小型冷水机的内部循环水管路、台式气动设备的气路转向位置、实验台流体管路的转角固定点，这些场景往往管路排布空间有限，既需要完成管路90度转向，又不能让接头在长期使用中因为管路应力出现偏转，带安装耳的设计刚好解决了这个痛点，不需要额外制作管夹固定接头，直接利用本体的耳片就能完成定位安装，能有效压缩管路排布占用的空间，减少装配所需的辅件数量。

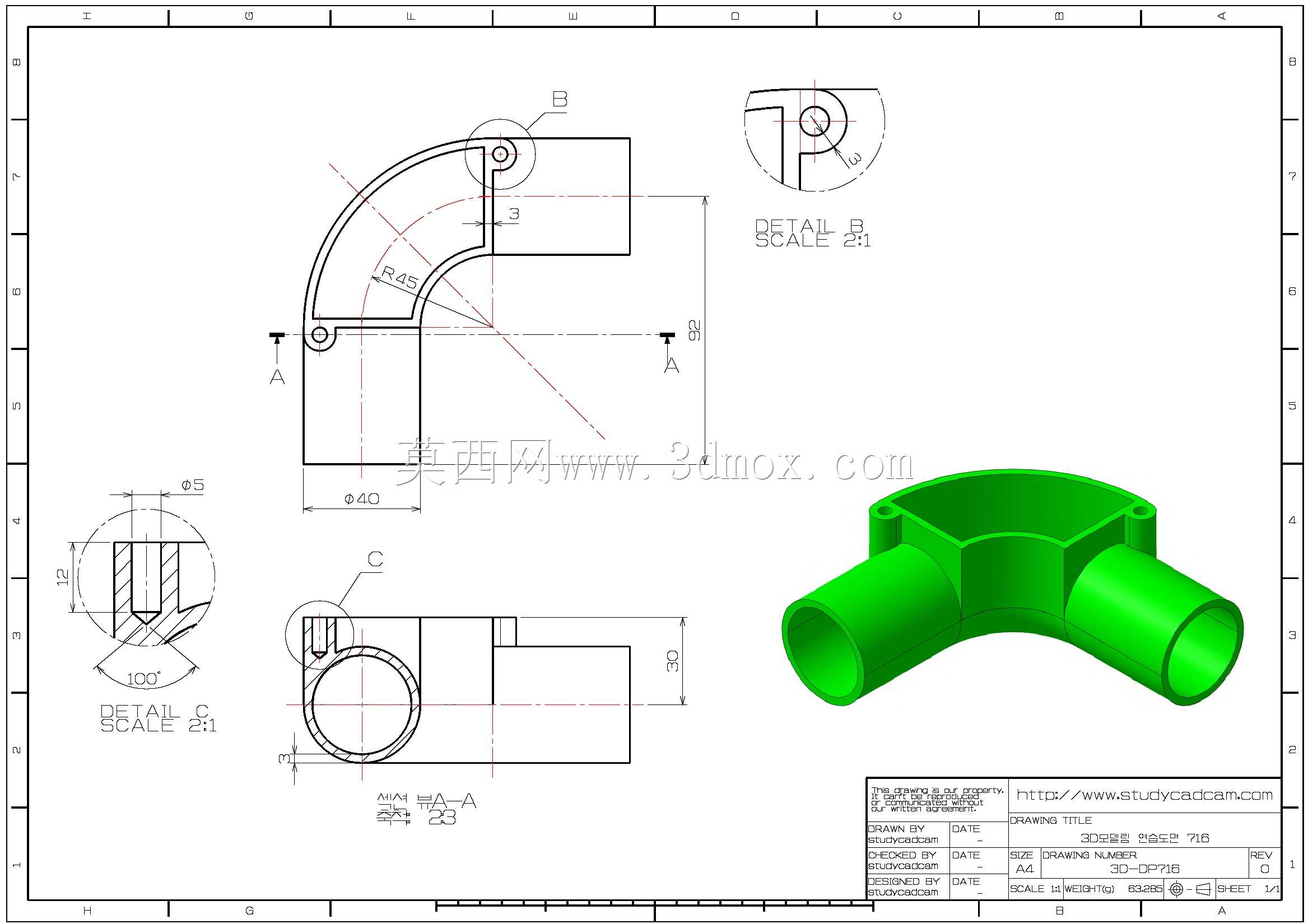

　　设计这款接头的时候，首先要匹配对接管路的外径参数，图中标注的直管段接口内径为φ40，适配对应外径的硬质管材或者软管，弯管部分的转弯半径取R45，这个转弯半径的取值既不会因为转弯半径过小造成流体通过时的局部阻力陡增，也不会因为转弯半径过大导致接头整体占用空间超标，能兼顾流体输送效率和安装空间的要求。两个安装耳分别布置在弯管的两个端侧位置，耳片上的安装孔中心与对应端的管路端面保持固定距离，安装时螺栓穿过耳片孔锁固在安装基面后，接头的两个接口轴线刚好能与对接管路的轴线完全重合，不会出现安装偏斜导致的管路别劲问题。

　　从结构细节来看，接头的两个直管段长度经过匹配设计，足够保证管材插入后的密封长度，不管是采用粘接、卡箍连接还是螺纹连接，都有足够的配合长度保证连接可靠性。弯管部分的壁厚保持均匀过渡，转弯位置没有出现壁厚突变，既避免了注塑或者机加工过程中出现缩孔、应力集中的问题，也能保证接头整体的承压能力一致，不会在转弯位置因为壁厚不足出现承压薄弱点。耳片与弯管本体的连接位置做了圆弧过渡，没有尖锐的直角连接，能避免长期受振动载荷时耳片与本体连接位置出现疲劳断裂的问题。

　　实际选型安装的时候，需要先确认接头的接口尺寸与对接管路的尺寸匹配，同时要核对两个安装耳的孔位间距与安装基面上的预留孔位是否一致，安装时先将接头通过耳片螺栓预固定在基面上，再依次对接两端的管路，最后再锁紧耳片的固定螺栓，避免先锁死接头再对接管路造成的装配应力。在气动回路中使用时，这类接头的内壁光滑过渡，能减少压缩空气通过时的压力损失，降低回路的能耗；在水循环回路中使用时，均匀的壁厚能保证长期通水不会出现局部变形，带耳固定的结构也能避免水管因为水流脉动出现的接头晃动，减少管路连接处的渗漏概率。

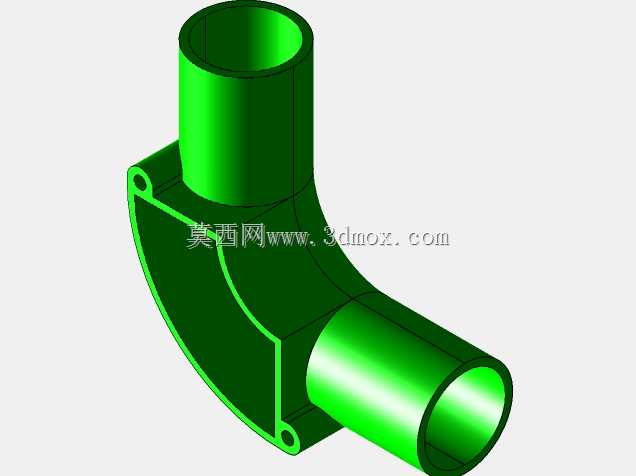

　　建模过程中，这类零件的核心是先绘制弯管的中心轨迹线，以中心轨迹为路径扫描出等壁厚的弯管主体，再在两端延伸出等径直管段，之后在对应位置拉伸生成安装耳片，对耳片与本体的连接位置做圆角处理，最后在耳片上切除出安装通孔，同时对所有的锐边做倒钝处理，避免装配时划伤操作人员或者损坏对接的密封件。需要注意弯管部分的扫描截面要保持与中心轨迹垂直，避免出现弯管壁厚不均的问题，两个直管段的同轴度、端面与轴线的垂直度都要控制在合理公差范围内，保证对接管路时不会出现偏斜。
