异形叉型薄壁导向支撑件结构设计

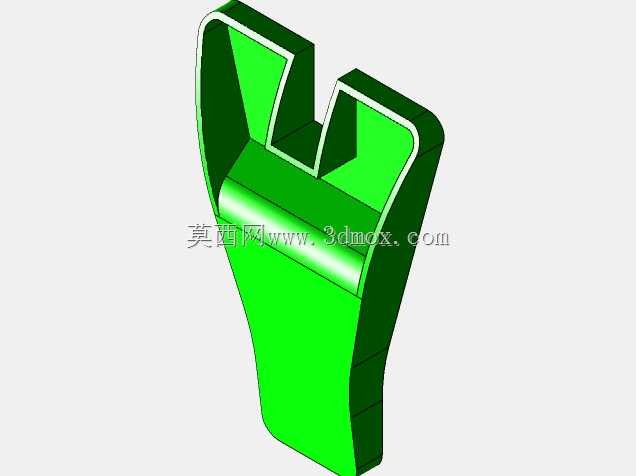

　　这类异形叉型薄壁构件，常应用在轻工输送线的末端导向工位、小型物料分拣设备的拨料导向单元，也可作为小型工装夹具的定位承托部件，承担物料滑移导向、轻载承托、位置限位的功能，在日化产品包装线、小型电子元件分拣设备、文具加工输送工位中十分常见。从结构功能来看，构件整体为薄壁槽型结构，开口朝上的槽体可以约束物料的滑移路径，避免物料在导向过程中发生侧向偏移，前端的圆弧收窄结构可以对接上游输送工位的出料口，平滑过渡的曲面能减少物料滑移的卡顿，降低物料与构件表面的摩擦阻力；末端的叉型开口结构，是为了避让下游工位的拨料机构或者检测传感器的安装空间，让物料可以精准滑入下一工位的定位位置，叉口的内侧倒角也能避免物料卡滞，

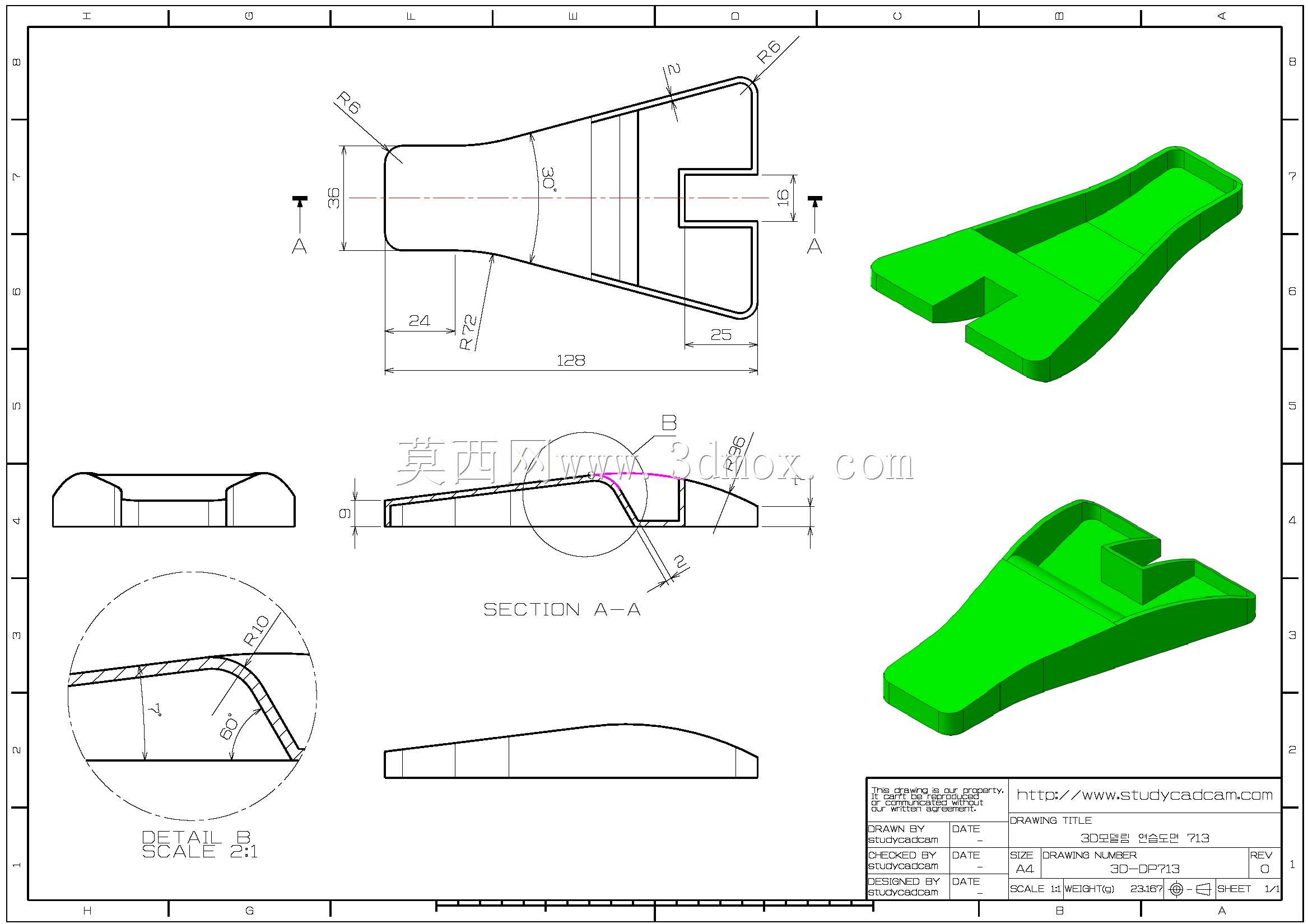

　　同时减少构件边缘对物料表面的刮擦损伤。设计过程中，首先要匹配上下游工位的安装边界，构件总长度方向的尺寸需要覆盖从上游出料口到下游接料位的滑移距离，宽度方向的槽内尺寸要比输送物料的最大宽度预留1-2mm的间隙，避免物料在槽内卡死；槽体的深度要根据物料的重心高度设计，保证物料在滑移过程中不会发生侧翻，通常槽深取物料重心高度的1/2到2/3即可。曲面过渡部分的设计是这类构件的难点，前端收窄段的曲面需要做连续的曲率过渡，不能出现曲率突变的折角，否则不仅会增加物料滑移的阻力，还会在注塑或者钣金加工时产生应力集中，降低构件的结构强度；从剖面结构来看，构件的侧壁厚度保持均匀一致，薄壁厚度根据加工工艺调整，如果采用注塑成型，壁厚通常取1.5-2.

　　5mm，避免壁厚不均导致的缩痕、翘曲问题，如果采用钣金折弯加工，壁厚则根据板材选型匹配，折弯处的内R角要大于板材厚度，防止折弯开裂。细节B处的局部放大结构，是构件的受力加强位置，这个位置是物料从平直段进入曲面段的冲击点，长期受物料滑移的冲击容易出现变形，设计时在该位置的侧壁做了局部加厚或者加强筋结构，角度参数匹配物料的滑移入射角，让物料的冲击力可以沿着构件的曲面分散到整体结构，而不是集中在局部点位。安装边界方面，构件底部为平直的安装基面，可以通过螺栓固定在设备的安装支架上，安装孔的位置要避开槽体的薄壁区域，布置在构件两侧的延伸边上，避免安装时的压紧力导致槽体变形；构件的整体高度要匹配上下游工位的高度差，

　　滑移面的倾斜角度根据物料的摩擦系数设计，通常取5-15度，保证物料可以依靠自重平稳滑移，不会因为角度过大导致物料滑行速度过快冲出工位，也不会因为角度过小出现物料滞留在槽内的问题。这类构件的建模过程需要重点关注曲面的连续性，先绘制主视方向的轮廓草图，确定整体的长度、各段的宽度变化、叉口的尺寸位置，再通过剖面草图控制各位置的槽深和侧壁角度，通过扫掠或者多截面曲面命令生成整体的薄壁结构，最后对所有的边缘做倒圆角处理，避免尖锐的棱角带来的安全隐患，同时减少加工过程中的应力集中。实际应用中，这类构件通常采用耐磨的工程塑料制作，比如POM或者尼龙，既可以降低表面摩擦系数，提升物料滑移的顺畅度，也有足够的结构强度承受轻载的冲击，部分需要更高耐磨性的工位也可以采用铝合金加工，表面做阳极氧化处理提升耐磨性能。
