三通管路流体流动仿真分析结构模型

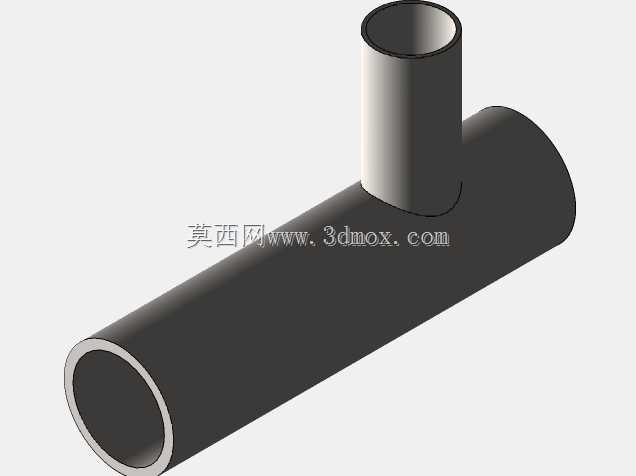

　　在工业流体输送系统的设计环节中，管路交汇节点的流场特性直接决定整套管网的运行稳定性，尤其是直角三通类的管路结构，介质在交汇处会产生流向突变，极易形成局部涡流、压损激增甚至管路振动的问题，这类问题在暖通循环、化工介质输送、给排水管网、液压动力回路中都十分常见，很多现场出现的管路焊缝开裂、泵组负载异常、介质输送效率不足的故障，追根溯源都能回到三通节点的流场设计缺陷上。这个模型针对垂直汇入式三通管路开展仿真建模，还原了主流道与垂直支道交汇区域的完整流道结构，建模过程中没有对交汇圆角、流道内壁做过度简化，保留了实际加工中会出现的直角过渡特征，能够真实复现介质从支道进入主流道后的流动状态。从仿真呈现的结果来看，

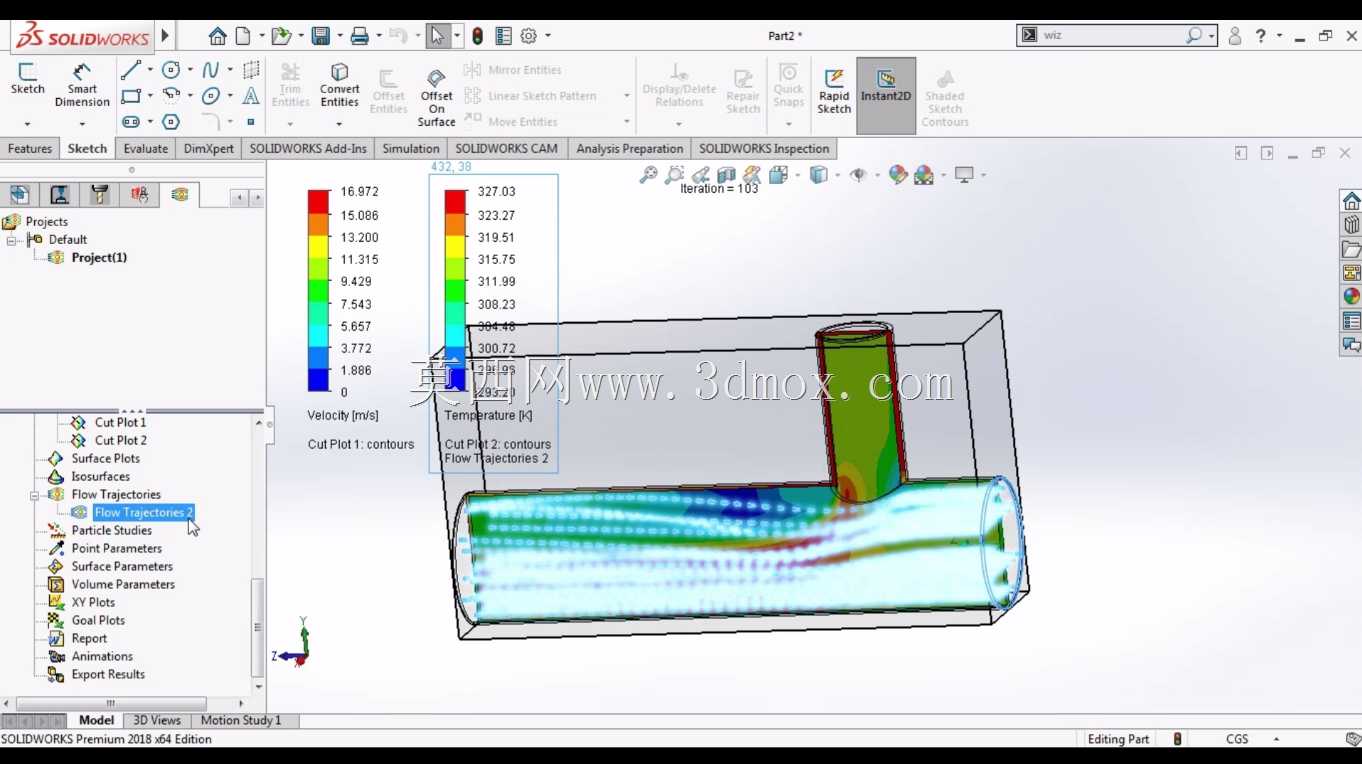

　　垂直支道流入的介质进入水平主流道后，会在交汇区域的下游侧形成明显的低速涡流区，这个区域的介质流速远低于主流道核心区的平均流速，若输送的介质含有固体颗粒或者易结垢成分，长期运行中这个区域就会出现沉积、结垢问题，逐步缩窄有效通流面积，进一步提升管路压损；同时流速云图也能直观看到，交汇位置对面的主流道壁面会受到支道来流的直接冲击，这个位置的壁面剪切应力远高于管路其他位置，若输送带有腐蚀性或者含固体颗粒的介质，该位置会率先出现冲刷磨损、壁面减薄的问题，是管路运维中需要重点做壁厚检测的点位。温度场的仿真结果则对应了不同温度介质混合的工况，比如暖通系统中冷热回水在三通处混合、化工工艺中不同温度介质在节点处勾兑的场景，

　　能够清晰看到两种温度介质的混合长度、温度分层状态，给后续温度传感器的安装位置、混合段的长度设计提供直接的数据参考，避免出现温度检测偏差、混合不均匀导致的下游工艺参数波动问题。在建模逻辑上，整个流道的提取完全贴合实际管路的内部轮廓，没有额外添加理想化的导流结构，就是为了还原无导流件的原始三通结构的流场基线数据，设计人员可以基于这个基线结果，判断是否需要在交汇位置添加导流板、优化交汇圆角、调整支道与主流道的夹角，来降低局部压损、减少涡流区域。从安装边界来看，这个三通模型的主流道两端保留了标准管路对接的法兰连接端面，垂直支道的顶端也预留了对接接口，所有接口的同轴度、端面垂直度都按照管路安装的公差要求做了约束，

　　能够直接对接不同管径的管路模型，开展整段管网的联合仿真，不需要再额外调整接口的匹配度。实际工程应用中，这类仿真模型的价值远不止于展示流场状态，设计人员可以通过调整不同的入口流速、介质粘度、入口温度参数，模拟不同工况下的管路运行状态，比如系统满负荷运行、低负荷运行、介质属性变化时的压损变化、冲击位置变化，提前预判不同运行工况下的管路风险点，在设计阶段就针对性做结构优化，避免设备投运后再出现问题返工整改。很多传统管路设计只关注通流面积是否满足流量要求，忽略了流向突变带来的局部流场问题，往往导致实际运行时的压损远大于理论计算值，泵组选型的余量不足，或者局部磨损过快缩短管路使用寿命，通过这类三维仿真模型的前置分析，能够把这些隐性的问题在设计阶段就暴露出来，大幅降低现场调试和运维的成本。模型中呈现的流速与温度分布结果，也可以作为管路支吊架位置选型的参考，涡流区和冲击区的管路振动幅度会高于其他管段，在这些位置对应的管段上设置固定支吊架，能够有效降低管路振动传递，避免振动传导到相邻的设备接口上造成密封件失效。
