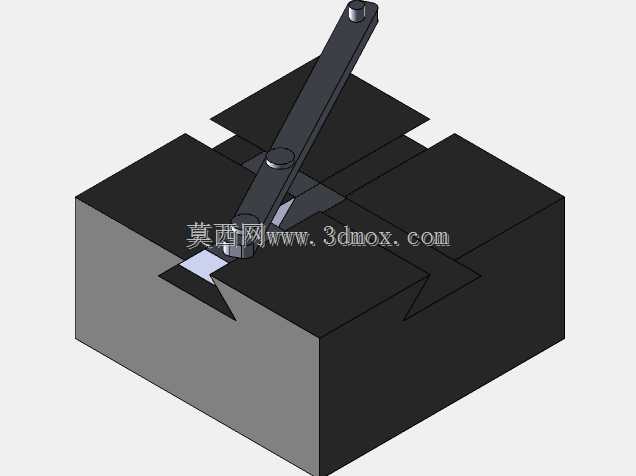

椭圆轨道缆车传动机构三维结构

　　在景区架空客运、厂区封闭轨道物料转运场景中，常规直线往复式输送机构往往受限于场地布局，无法适配椭圆闭合环线的多点停靠输送需求，这类椭圆轨道缆车机构正是为解决闭合环线连续输送的传动痛点设计。从实际使用场景来看，这类结构既可以缩小比例用于轻工生产线的工件循环转运，也可放大参数用于景区低空观光缆车的小半径环线传动，核心是通过摆杆与滑块的配合，实现搭载平台沿椭圆闭合轨道的连续平稳运动，避免传统链轮链条传动在椭圆弯道处的卡滞、跳齿问题。

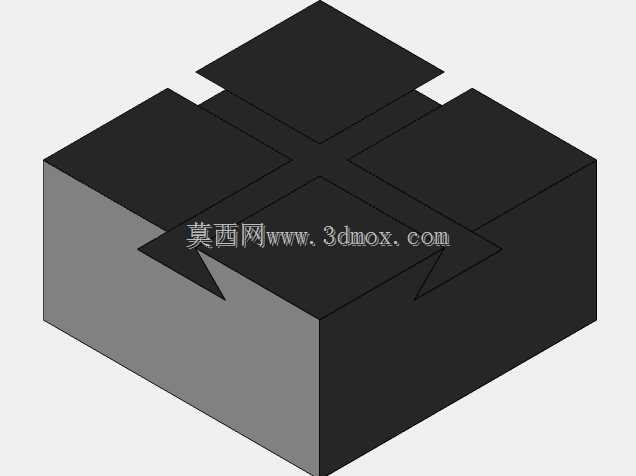

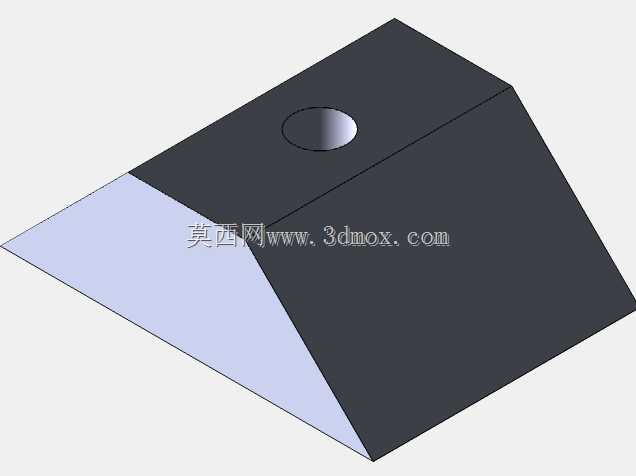

　　从功能特性上看，该机构采用分体式滑块嵌入基座的十字交叉滑槽内，摆杆一端与驱动轴铰接，另一端与搭载平台的连接座铰接，当驱动轴做定轴回转时，摆杆带动滑块在交叉滑槽内做两个垂直方向的复合滑动，最终带动搭载平台沿预设的椭圆轨迹做连续运动，运动过程中无急回冲击，传动噪音低，不需要额外的换向机构即可实现闭合环线的循环运行，相比传统的槽轮、凸轮间歇传动，该结构可以实现连续匀速的椭圆轨迹输出，适合需要连续输送、无间歇停顿的作业场景。

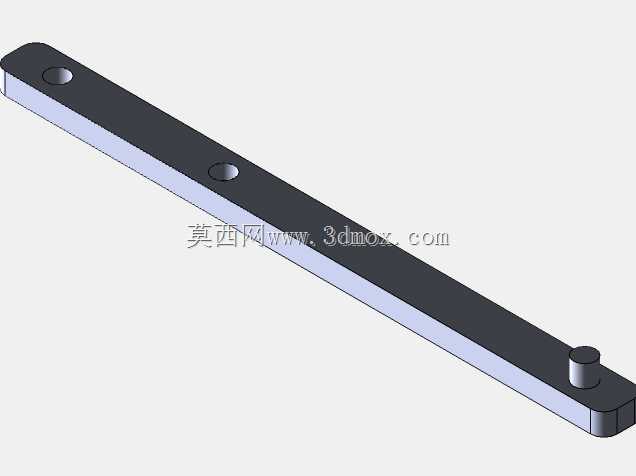

　　设计过程中，首先需要根据实际输送的环线范围确定椭圆轨迹的长轴、短轴尺寸，以此反推摆杆的有效长度、滑槽的开设行程：摆杆的长度直接决定椭圆轨迹的长轴尺寸，而十字滑槽的两个方向行程分别对应椭圆短轴方向的运动余量，基座的滑槽需要做表面淬火处理，降低滑块长期往复滑动的磨损量，滑块与滑槽的配合间隙控制在0.02-0.05mm之间，既避免间隙过大导致的运动抖动，也防止间隙过小出现热胀卡滞。安装边界方面，基座作为整个机构的承载基础，底部需要预留与安装机架连接的螺栓孔位，螺栓孔的分布尺寸需要匹配通用型材机架的安装孔距，驱动轴的输入端需要预留与驱动电机、减速器连接的轴伸长度，轴伸处需要设计密封槽，避免粉尘、水汽进入铰接部位造成磨损。

　　在结构细节处理上，摆杆与滑块、摆杆与搭载平台的铰接部位均采用自润滑铜套作为转动副，不需要频繁加注润滑脂即可长期维持低摩擦转动，适合维护不便的高空或封闭生产线场景。搭载平台的连接座设计为可拆式结构，可以根据实际搭载的载荷类型更换不同的连接接口，既可以安装载人吊厢，也可以安装物料载具，适配不同的使用需求。椭圆轨迹的运动精度由滑槽的加工精度、摆杆的长度公差共同保证，加工时需要保证十字滑槽的垂直度误差不超过0.01mm/100mm，摆杆两端铰接孔的中心距公差控制在IT7级，避免实际运行轨迹与设计椭圆轨迹出现偏差，导致运行卡滞。

　　实际选型应用时，需要根据额定载荷核算摆杆的抗弯强度、滑块的接触压应力，当载荷较大时，可以在滑块与滑槽之间增加聚四氟乙烯耐磨垫片，降低滑动摩擦系数，同时提升耐磨寿命。驱动端的转速需要根据输送速度要求匹配，通常景区观光场景下的运行线速度控制在0.5-1m/s，生产线物料转运场景下可根据生产节拍调整至1-2m/s，机构运行过程中，两个方向的滑块运动速度按正弦规律变化，合成后的椭圆轨迹运动加速度连续无突变，不会对搭载的人员或物料造成额外的冲击，运行平稳性远高于传统的刚性轨迹输送机构。
