双孔连接式管道接头结构设计

　　在流体输送管路系统的布设场景中，这类双孔结构的管道接头承担着多通路管路衔接、载荷分散传递的核心作用，常见于中小型液压管路、气动控制回路以及低压流体输送管线的节点位置，区别于常规单通路直通接头，该结构可同时实现两条平行管路的对接固定，减少管路排布的冗余空间，降低多接头分散布置带来的泄漏风险点。从实际使用场景来看，这类接头多应用在设备内部管路排布紧凑的区域，比如小型动力单元的阀组外接管路、自动化设备的气动执行元件供气管路衔接处，既可以作为硬管的对接过渡件，也可配合密封件完成软管的端头固定，本体上的中间通孔可用于穿装定位螺栓，将接头整体固定在设备安装基板上，避免管路运行过程中受流体脉动冲击产生位移偏移。

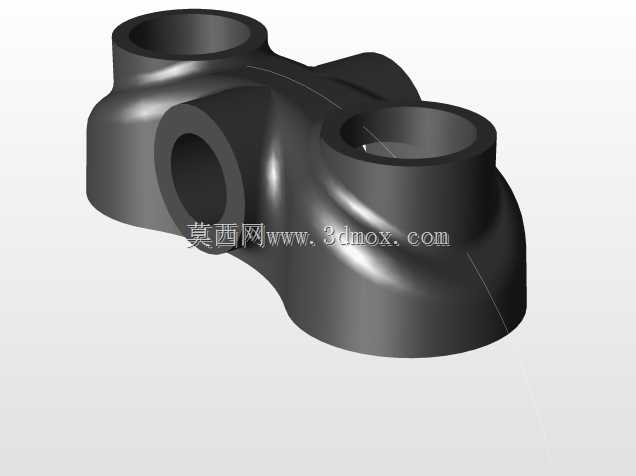

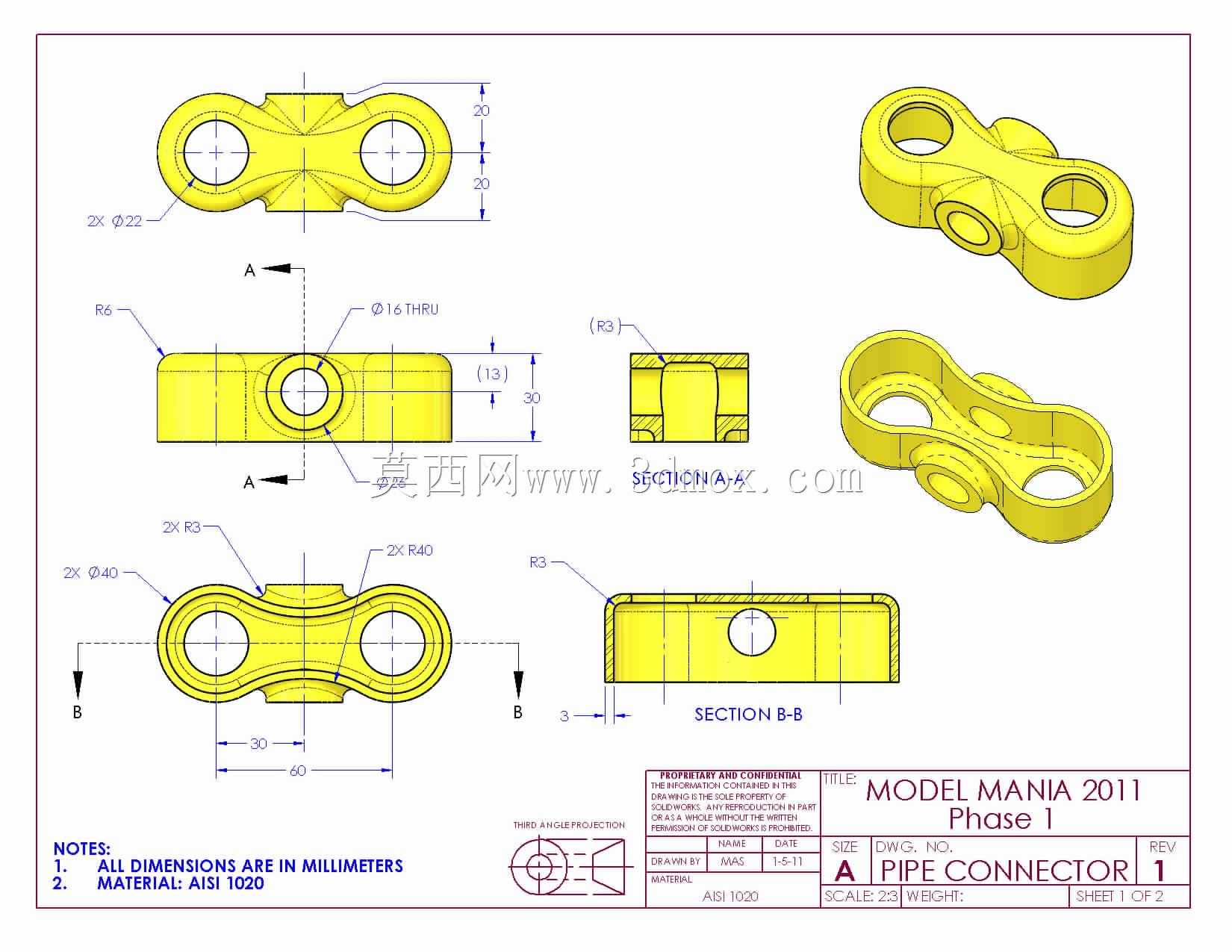

　　设计层面上，整体采用对称式双环连接结构，两个端部的环形对接端内径统一为Φ22，可适配同外径的管路端头，环形对接端的外侧做了R3的圆角过渡，避免应力集中在环形结构与中间连接筋的衔接位置，中间连接段的厚度控制在20mm，整体长度方向的安装边界为40mm，宽度方向最大尺寸为30mm，不会占用过多的安装空间。中间位置设置的Φ16通孔为安装定位孔，孔位做了锪平处理，保证螺栓锁紧时端面贴合紧密，不会出现锁紧歪斜的问题。从剖面结构来看，接头的环形对接端内部做了3mm深度的止口结构，管路插入后可实现轴向定位，配合O型密封圈即可完成端面密封，无需额外加工密封槽，降低加工工序的复杂度。

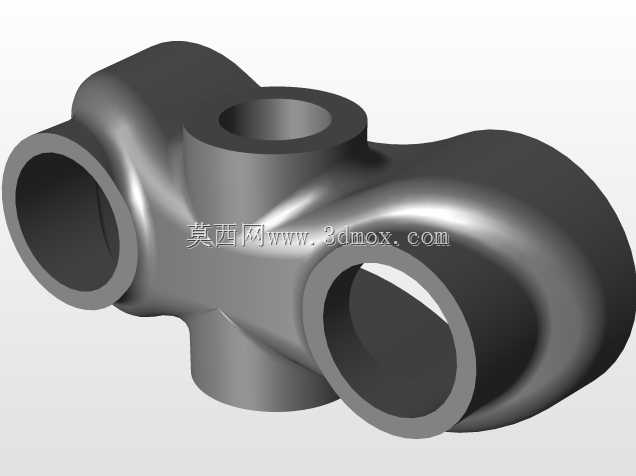

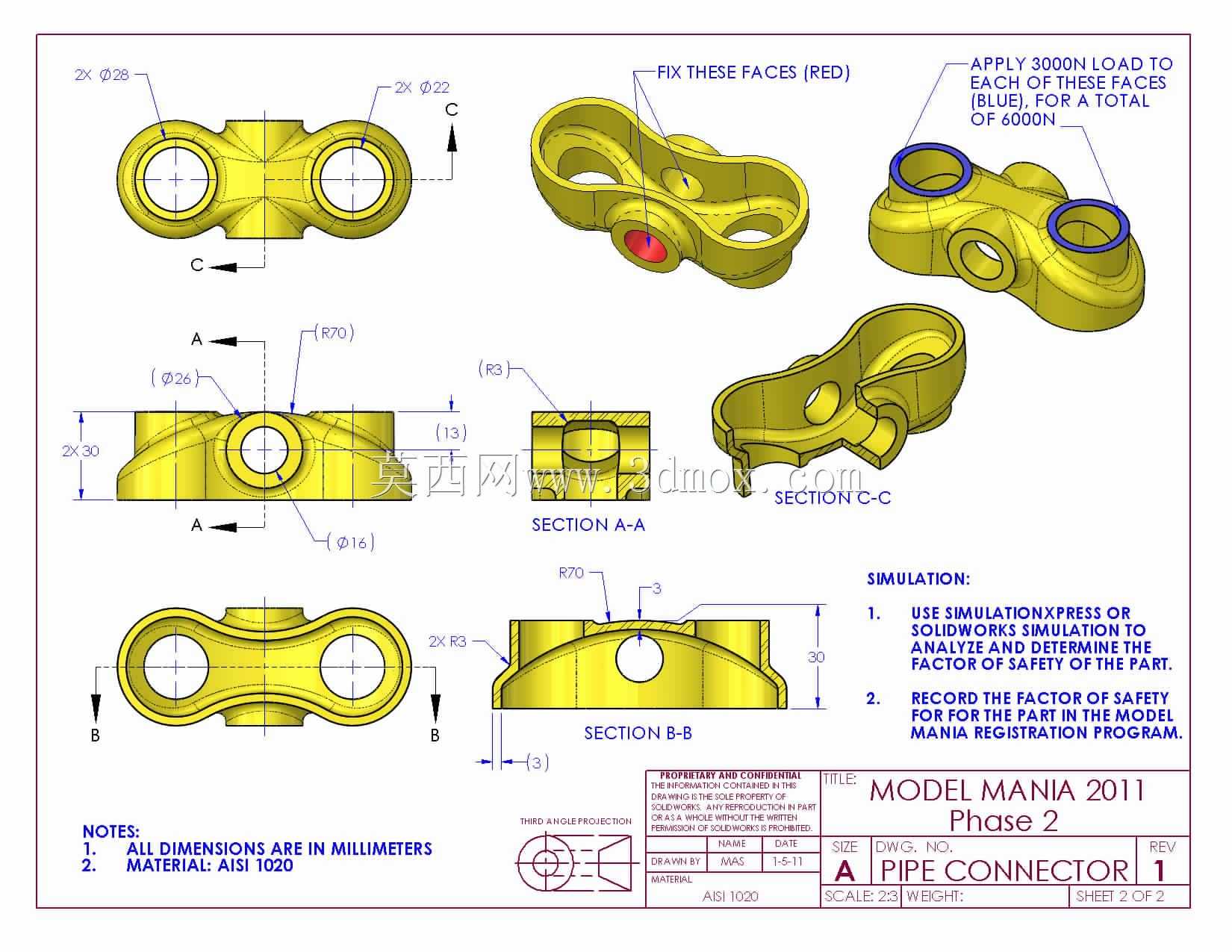

　　结构强度设计上，接头本体选用AISI 1020优质碳素结构钢，该材料具备良好的切削加工性能与焊接性能，调质处理后可满足常规低压管路的强度需求，连接筋位置做了R5的圆弧过渡，避免直角结构在受管路拉拽载荷时出现应力断裂，整体外轮廓的所有锐边均做了倒钝处理，安装过程中不会划伤操作人员，也不会刮破外接软管的外层防护层。从安装适配性来看，两个环形对接端的中心距为30mm，可匹配市面上常规的并列管路安装孔距，安装时仅需通过中间的定位螺栓将接头固定在安装面，再将两端管路插入止口位置，通过卡套或者焊接方式完成管路固定即可，安装工序简单，后期维护拆卸时仅需松开中间固定螺栓即可完成接头的整体更换，无需拆解周边相邻管路，大幅降低维护工时。

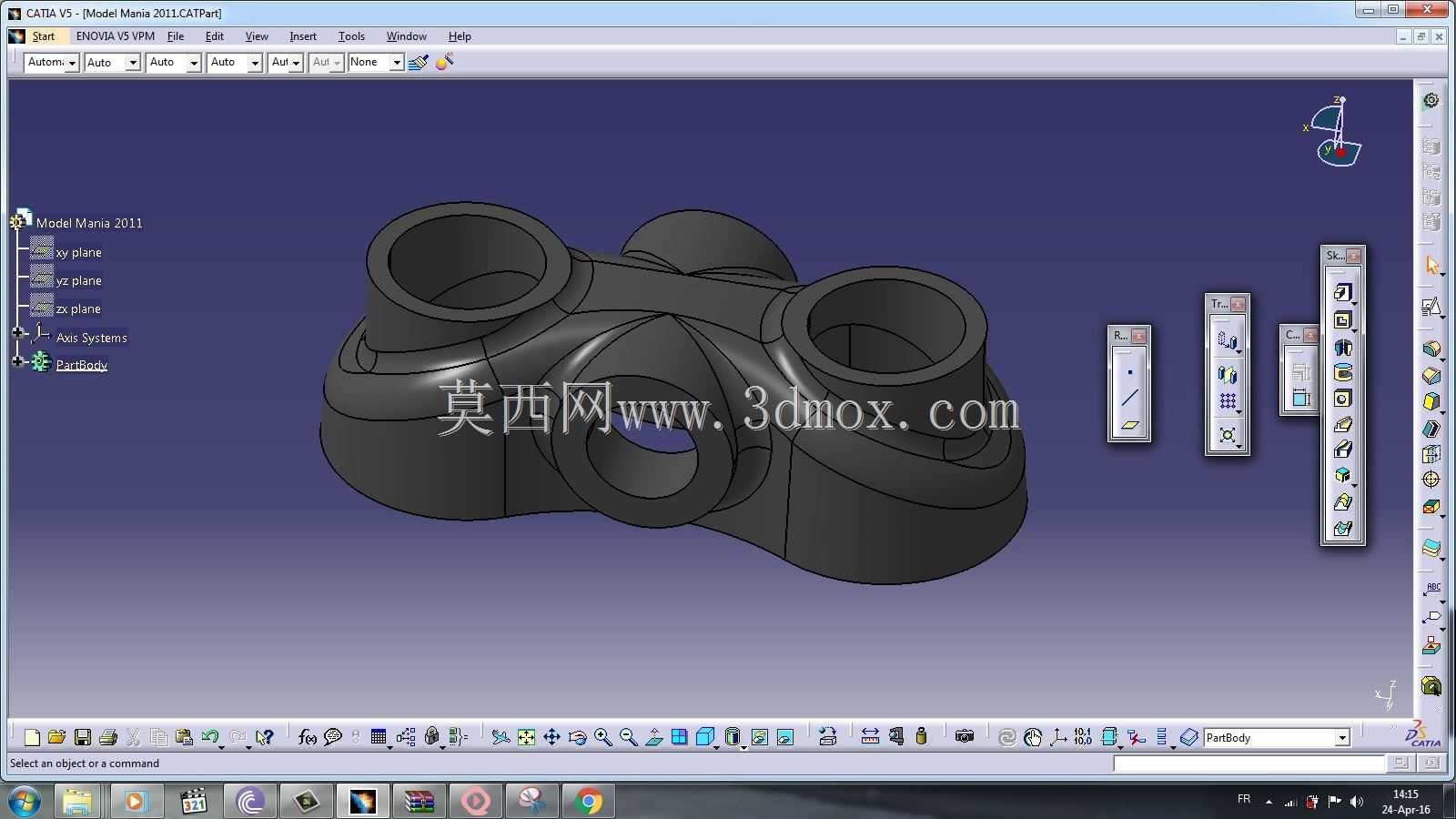

　　在建模实现过程中，这类对称结构可优先绘制单侧环形端的草图，通过镜像特征完成整体基体的构建，中间的定位孔与止口结构可通过拉伸切除一次性成型，所有圆角特征按照工艺要求依次添加，避免特征顺序错误导致的建模失败，建模时需注意剖面视图中壁厚的均匀性，两端环形结构的壁厚保持一致，避免出现壁厚不均导致的承压能力差异，同时要保证中间安装孔的轴线与两个环形端的轴线处于同一平面，避免安装时出现孔位偏差导致无法固定。实际生产过程中，该零件可采用模锻制坯后再进行机加工的工艺，相比直接圆钢切削可节省大量材料成本，同时模锻的金属流线可提升零件整体的抗疲劳强度，适合批量生产应用。
