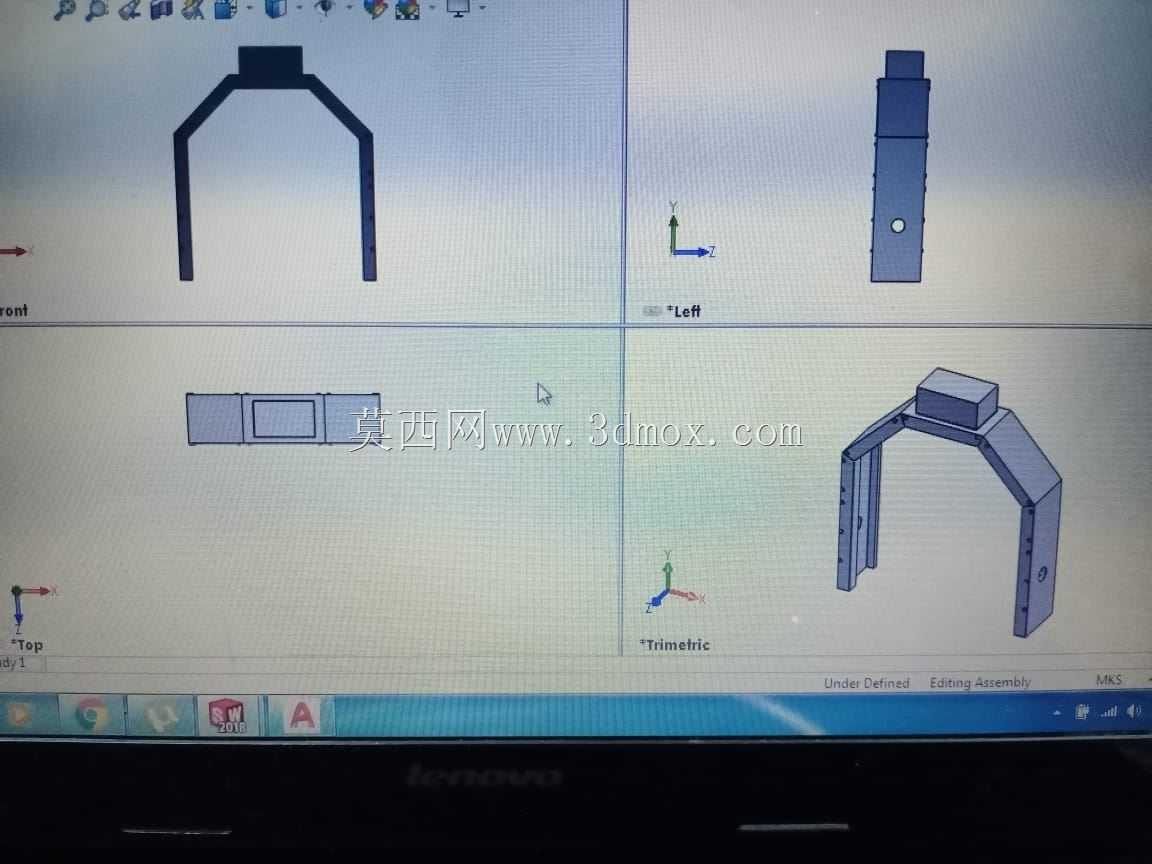

带顶盖U形支撑框架结构设计

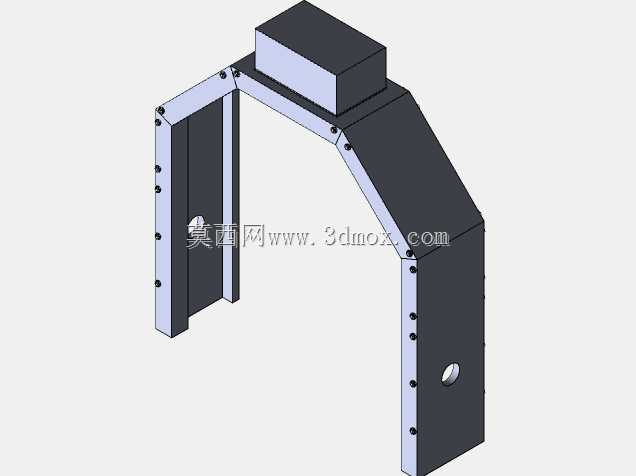

　　该U形带顶盖支撑构件，多应用于生产线工位防护、小型设备外围承载、管线排布支撑等场景，在轻工装配线、电子组件检测工位、小型物料输送线的侧边防护与挂载场景中十分常见，可作为独立支撑单元挂载传感器、小型气动元件、管线固定座，也可多组拼接组成连续的防护栏或者设备外框架。从结构功能来看，两侧竖直臂为主要承载段，臂身预留的规则安装孔可适配不同规格的螺栓紧固件，既可以实现与底部安装基面的锁固，也能在臂身侧面挂载附属配件，顶部的顶盖结构并非简单封板，其与两侧臂的衔接处做了斜向过渡处理，能够分散顶部承载时的应力集中，避免直角衔接处长期受载出现疲劳开裂，同时顶盖的平面区域可作为小型操作面板、指示灯组的安装基面，拓展了构件的使用场景。

　　设计过程中优先考虑了安装适配性，两侧竖直臂的平行度公差控制在常规机械安装的通用范围内，可直接适配常规的工业铝型材安装基面或者钢板焊接基座，不需要额外做适配加工；顶盖与U形主体的衔接段做了等强度设计，斜向过渡段的壁厚与竖直臂保持一致，既不会因为壁厚突变导致注塑或者钣金加工时出现成型缺陷，也能保证整体结构的刚度一致，在承受顶部垂直载荷或者侧面水平冲击时，各段的变形量保持均匀，不会出现局部应力过大导致的结构失效。从安装边界来看，该构件的整体外轮廓宽度适配多数小型工位的安装间距，竖直臂的高度可覆盖常规工位的防护高度需求，底部安装孔的孔距符合通用机械安装的孔位规范，可直接与现有标准安装基座互换，不需要重新打孔加工；臂身的安装孔采用等间距排布，

　　挂载配件时可根据实际需求调整安装高度，适配不同尺寸的附属元件。在实际使用中，该类框架如果采用钣金折弯工艺制作，可通过一体折弯成型两侧臂与顶盖衔接段，减少焊接工序带来的变形问题，如果采用型材拼接制作，可通过标准角码实现各段的快速组装，降低现场安装的工作量；顶盖的平面度满足小型电子元件的安装要求，不会因为平面度偏差导致元件安装后出现贴合不严的问题。结构设计时规避了常规U形框架开口处易变形的问题，通过顶盖将两侧臂的顶端做刚性连接，形成封闭的框型结构，相比无顶盖的开口U形架，其抗侧向扭转的性能提升明显，在受到侧面意外碰撞时，两侧臂不会出现向外张开的变形，能够维持整体结构的尺寸稳定性，保障挂载在上面的元件位置精度，尤其适合对元件安装位置有一定精度要求的检测工位使用。
