带加强筋侧装式机械连接支座结构

　　这类侧装式连接支座在工业自动化生产线、小型动力传输单元、工装夹具定位模块中应用十分广泛，日常做设备改型或者新机型结构排布时，经常会遇到需要在垂直安装面固定带悬臂载荷的功能组件的场景，比如输送线侧边的导向轮支架安装、小型气动执行元件的侧方位固定、检测传感器的安装基座固定，都需要这类兼顾垂直面安装与侧面承载的支座作为结构衔接件。从实际使用场景来看，这类支座的核心作用是完成垂直安装基准面与待固定功能部件之间的载荷传递，既要抵消部件运行过程中产生的径向振动力，也要承受部件自重带来的倾覆力矩，因此结构设计上的合理性直接影响整套机构的运行稳定性。

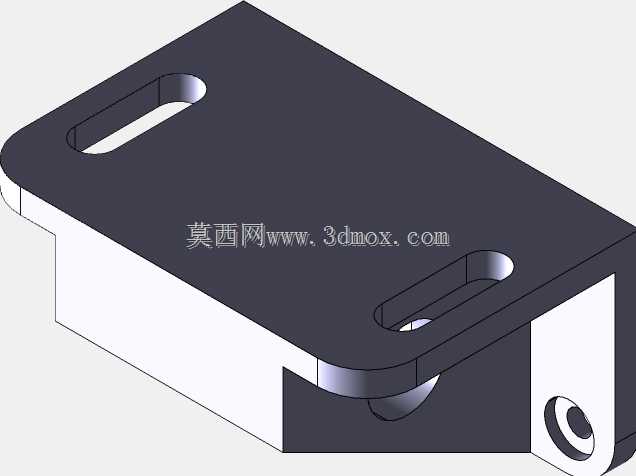

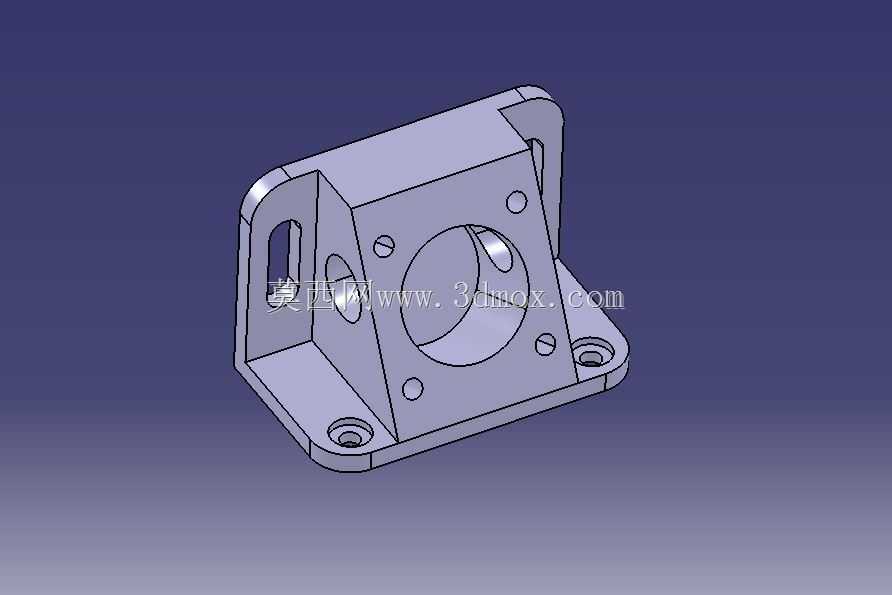

　　从结构功能特性来看，该支座主体采用一体化铸造成型后机加工的工艺路径设计，主体立板与底部安装法兰呈垂直排布，立板两侧设置了三角形加强筋结构，筋板从底部安装面一直延伸到立板上部承载区域，能够有效分散立板承受的侧向载荷，避免长期受载后立板与安装法兰衔接处出现应力开裂的问题。立板中心设置了大尺寸同轴通孔，用于穿过待固定部件的定位轴或者走线，孔周均匀分布的四个螺纹安装孔，能够匹配多数标准规格的气动马达、小型轴承座、导向轮组件的安装孔位，不需要额外做转接板就能完成部件固定。底部安装法兰上设置了两个沉头安装孔，用于将整个支座固定在设备的垂直安装梁或者型材立面上，沉孔设计能够让螺栓安装后头部不突出法兰平面，避免与周边运动部件产生干涉。

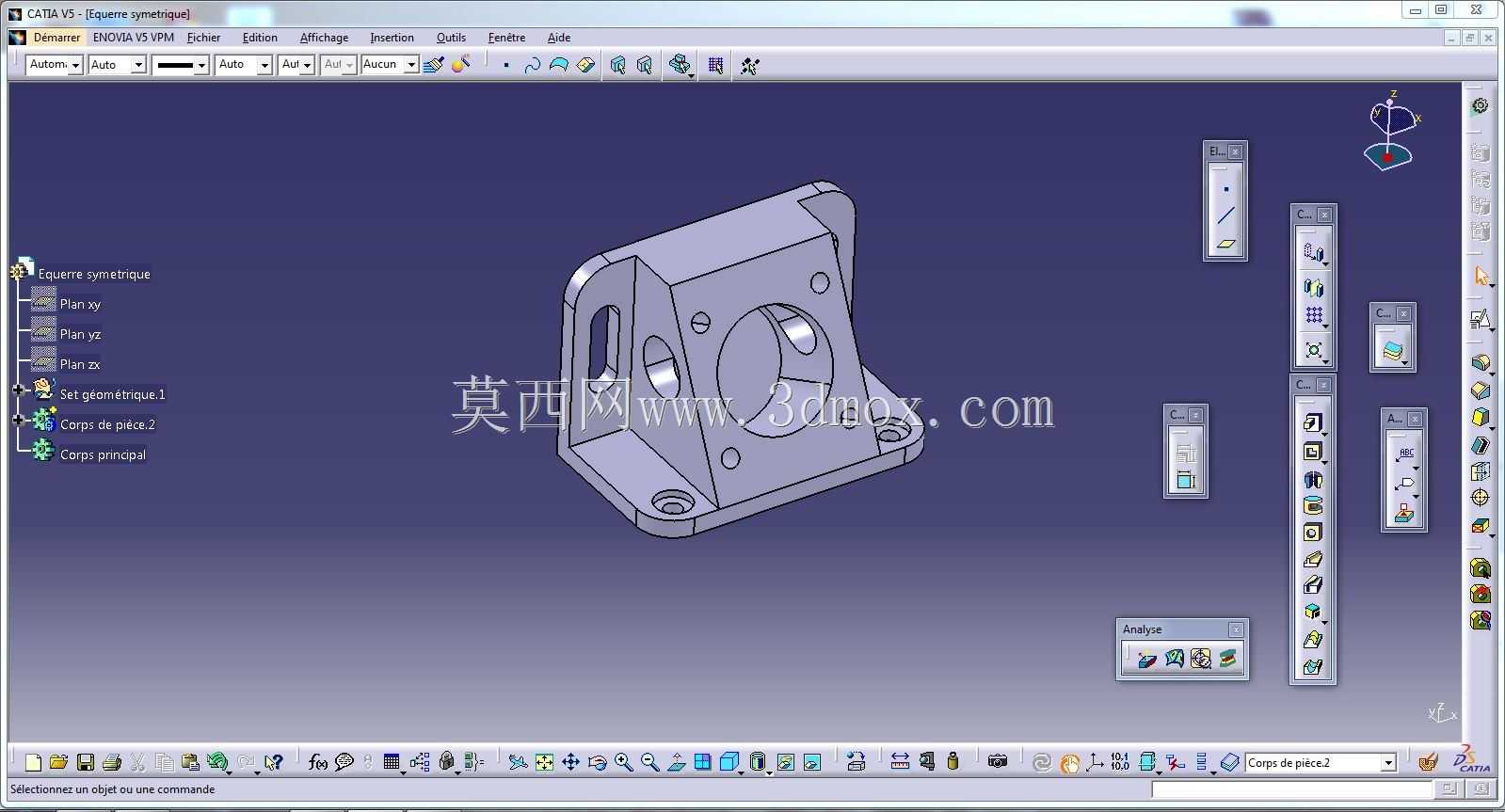

　　做这类支座的三维建模时，首先要确定核心安装基准，先以底部法兰的下表面作为Z向定位基准，法兰的两个安装孔中心连线作为X向定位轴，先绘制法兰的外轮廓草图，拉伸生成法兰基体后，再以法兰上表面为基准绘制立板的截面轮廓，拉伸生成立板主体，之后在立板与法兰衔接的两侧位置绘制加强筋的截面，注意筋板与立板、法兰的衔接处要做R3-R5的铸造圆角，避免应力集中。立板上的中心通孔与安装孔要保证同轴度与位置度公差，建模时可以先在立板安装面上绘制孔位草图，通过拉伸切除一次性生成所有孔特征，保证孔位的相对位置精度。底部法兰的沉头孔深度要匹配常用内六角螺栓的头部高度，确保螺栓锁紧后头部完全沉入沉孔内，不会突出安装面。

　　从安装边界尺寸来看，这类支座的整体高度控制在80mm-120mm区间，立板厚度不低于8mm，底部法兰的宽度要比立板两侧各宽出15mm以上，保证安装后法兰有足够的接触面积分散压应力，避免安装时螺栓锁紧力过大压坏设备安装面。加强筋的厚度设置为立板厚度的0.7-0.8倍，既能够保证足够的支撑强度，也不会因为筋板过厚导致铸造时出现缩孔缺陷。立板中心通孔的直径根据常用配套部件的轴径设置在30mm-50mm区间，孔周的安装孔中心距按照标准件的安装尺寸匹配，通常为45mm-65mm的孔距，能够覆盖多数同规格通用部件的安装需求。实际选型使用时，要注意核算支座的承载能力，当承受的动态载荷超过额定值时，需要在立板背部额外增加支撑角码，或者更换厚度更大的规格，避免长期受载出现结构变形。另外安装时要保证底部法兰与设备安装面完全贴合，不能有翘曲间隙，否则螺栓锁紧后会导致立板出现倾斜，进而影响上部固定部件的运行精度，比如固定导向轮时如果支座倾斜，会导致皮带运行时出现跑偏的问题，固定检测传感器时会导致检测位置出现偏差，影响检测准确性。建模过程中还要注意所有机加工面的粗糙度要求，安装孔与贴合面的粗糙度要达到Ra3.2以下，非加工面的铸造圆角要统一，避免出现尖角结构，防止安装调试过程中划伤操作人员。
