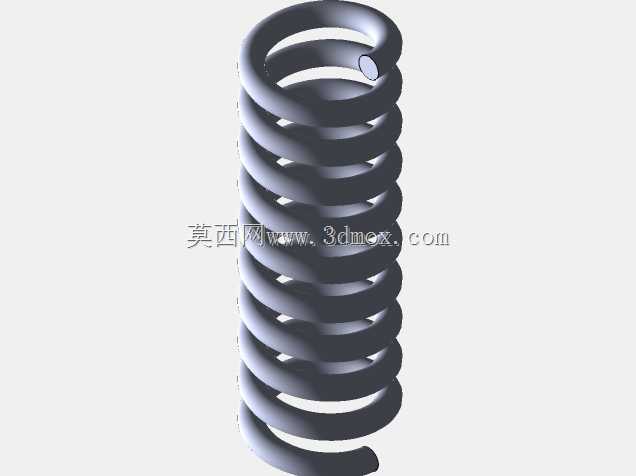

圆柱螺旋压缩弹簧结构设计展示

　　在各类机械结构的弹性缓冲、复位储能场景中，圆柱螺旋压缩弹簧是应用覆盖面极广的基础零件，从冲压设备的卸料复位机构，到自动化产线的缓冲限位组件，再到阀门启闭的力值补偿结构、交通工具悬架的减震单元，都能见到这类零件的身影。做这类弹簧的三维结构设计时，首先要锚定实际工况的力值需求，先确定有效圈数、总圈数的匹配关系，有效圈数直接决定弹簧的刚度系数，总圈数则要兼顾两端并紧磨平的支撑段长度，避免安装后出现受力偏载、侧向弯曲的问题。弹簧的线径选择需要结合许用切应力核算，不同工况下的载荷循环次数对应不同的许用应力取值，静载荷工况可以适当选取偏大的许用值，高频交变载荷场景则要预留足够的安全系数，避免早期疲劳断裂。

　　从外形结构来看，这类圆柱螺旋弹簧的中径尺寸需要匹配安装腔的内径边界，外径要比安装腔的最小内径留出0.5到2毫米的间隙，具体间隙值根据弹簧自由长度调整，长径比偏大的弹簧要适当放大径向间隙，避免压缩过程中弹簧外径胀大卡滞在安装腔内；弹簧的内径则要比配套的导向轴外径留出合理间隙，防止工作过程中内圈与导向轴摩擦磨损，影响弹簧使用寿命。两端的支撑圈通常设置为1到2.5圈，支撑圈的端面需要做磨平处理，磨平长度不小于端圈周长的四分之三，端头厚度不小于线径的八分之一，保证安装后端面与支撑座贴合度达标，受力时不会出现歪斜。

　　设计过程中还要考虑弹簧的并紧高度，也就是弹簧被压缩到各圈完全接触时的总高度，这个尺寸要小于工况下的最大压缩行程对应的高度，避免工作过程中弹簧出现并死现象，导致刚度突变引发结构冲击。弹簧的节距设置要兼顾刚度和并紧高度，常规压缩弹簧的节距约为中径的0.3到0.5倍，节距过大容易导致弹簧失稳，节距过小则会压缩行程不足。对于有垂直度要求的安装场景，还要在建模时控制弹簧两端支撑面相对于弹簧轴线的垂直度公差，自由状态下的垂直度偏差不超过自由长度的百分之二，高精度场景下要控制在百分之一以内。

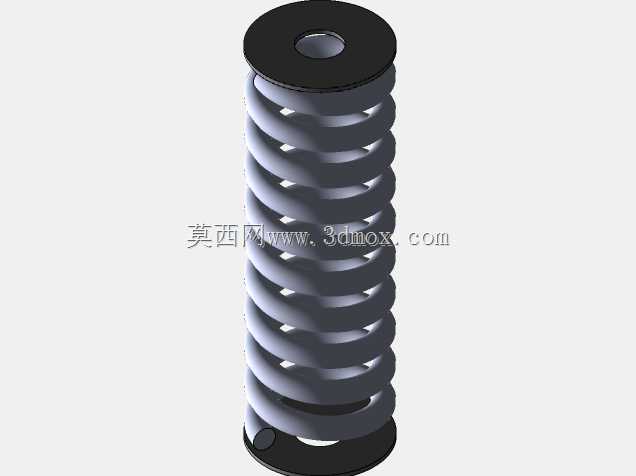

　　实际应用中，这类弹簧的安装预压量也需要在设计阶段明确，预压量通常设置为弹簧额定变形量的10%到15%，避免设备启动瞬间弹簧出现无载荷间隙，产生冲击噪音和零件窜动。建模时要准确还原弹簧的螺旋升角、端部磨平结构，不能简单用等节距螺旋线扫掠就完成建模，要把两端支撑圈的节距渐变、端面磨平的结构特征做出来，这样后续做装配干涉检查、运动仿真的时候才能得到准确的结果，比如做弹簧压缩动画仿真时，准确的端部结构才能还原真实的受力变形状态，不会出现支撑圈错位、端面与安装座穿模的问题。很多新手建模时容易忽略支撑圈的结构，直接用统一节距生成弹簧，实际加工出来的零件两端没有支撑平面，安装后根本无法稳定受力，很容易出现侧弯断裂的问题。另外还要注意弹簧的旋向，常规应用中旋向没有强制要求，但当弹簧需要套在导向杆上或者与其他螺纹零件配合时，要注意旋向匹配，避免旋向冲突导致安装卡滞；如果是组合弹簧结构，内外层弹簧的旋向要相反，防止工作过程中弹簧互相卡入。
