内燃机核心传动活塞结构设计

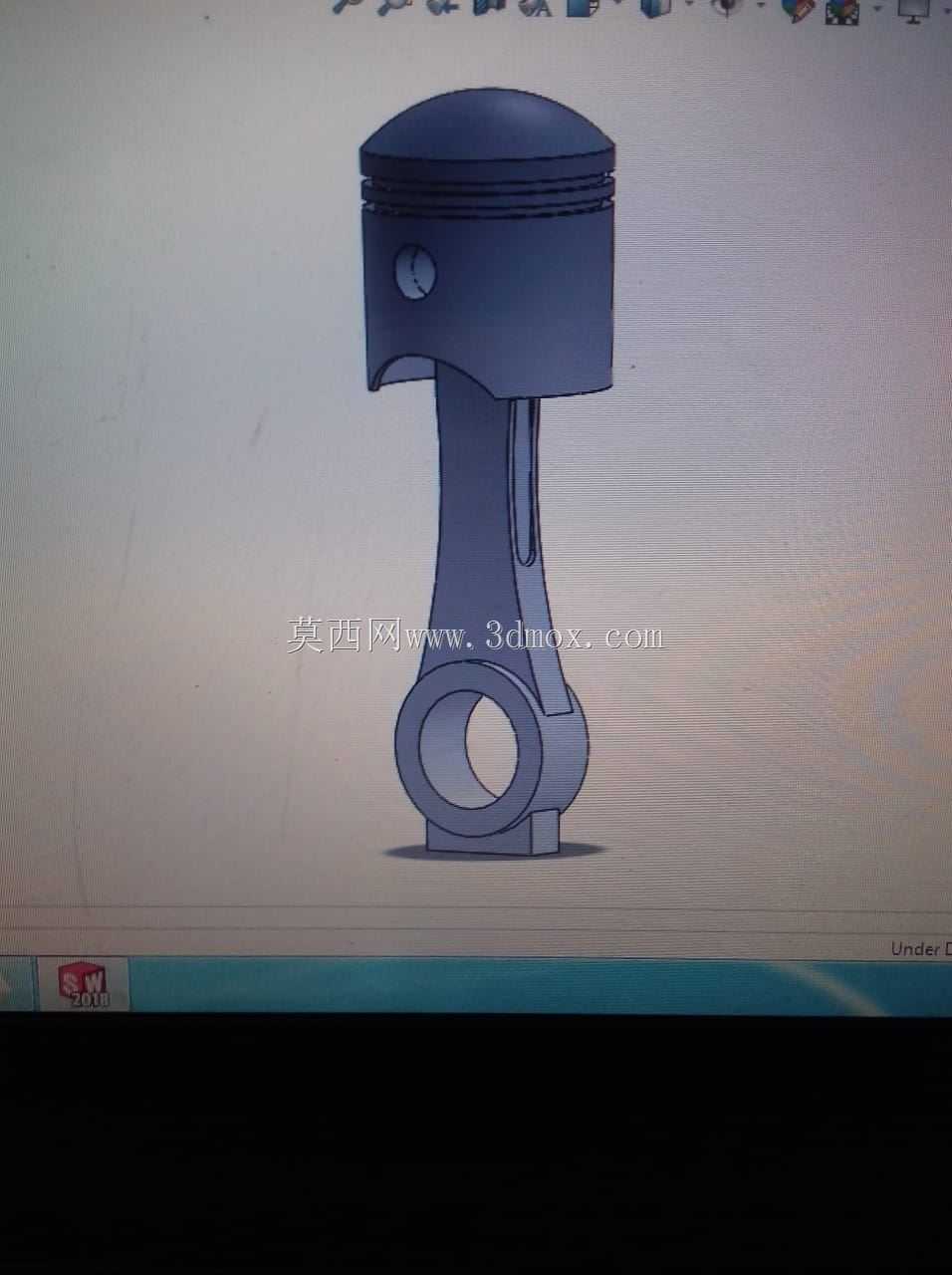

　　在往复式内燃机的动力传递链路里，活塞是直接承接燃烧爆发压力、将热能转化为机械往复动能的核心构件，这套活塞模型的结构设计完全围绕内燃机实际工况的受力、密封、散热、运动导向需求展开，没有冗余的装饰性结构，每一处几何特征都对应明确的工程功能。从实际应用场景来看，这类活塞广泛适配小排量单缸汽油机、通用动力内燃机，覆盖小型发电机组、园林机械、轻型摩托动力等终端设备的装机需求，设计阶段就充分考虑了不同装机场景下的安装边界与运动干涉问题。

　　先从安装边界与尺寸匹配逻辑说起，活塞的头部外径设计预留了合理的热膨胀间隙，避免工作状态下受热膨胀卡滞在气缸内壁，头部的多道环槽结构分别对应气环与油环的安装位置：最靠近顶面的两道环槽用来安装气环，作用是密封燃烧室的高压燃气，防止燃气窜入曲轴箱造成功率损失；下方的环槽用来安装油环，负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳。环槽的宽度、深度以及槽岸的高度都经过受力校核，能够承受燃气爆发时的轴向冲击力，同时环槽的侧面粗糙度要求较高，保证活塞环在槽内可以随工况变化灵活浮动，实现可靠的密封效果。

　　活塞的顶面采用了适配燃烧室形状的平顶设计，这种设计的优势在于结构紧凑、加工工艺性好，同时能够让燃烧室内的混合气形成更均匀的涡流，提升燃烧效率，顶面的边缘做了微小的倒角处理，避免装配过程中刮伤气缸内壁，也能减少工作状态下的应力集中。活塞头部到裙部的过渡区域采用了渐变的壁厚设计，靠近顶面的区域壁厚更大，用来承受燃气爆发的高压冲击，往下逐渐减薄壁厚，一方面可以降低活塞整体的往复运动质量，减少曲柄连杆机构的惯性力，另一方面也能优化热量传递路径，让活塞吸收的燃烧热量更快通过活塞环传递到气缸壁，再通过冷却系统散出，避免活塞顶部过热造成材料强度下降。

　　活塞销座的结构是整个设计的受力核心，销孔的位置经过精确计算，偏离活塞中心轴线微小距离，用来抵消活塞换向时对气缸壁的敲击力，降低发动机工作的噪声与磨损。销孔内部设计了卡簧槽，用来安装活塞销卡环，限制活塞销的轴向窜动，避免活塞销窜出刮伤气缸壁。连接活塞头部与销座的筋条结构采用了流线型过渡，没有尖锐的棱角，既能够提升结构强度，将活塞顶面承受的燃气压力均匀传递到活塞销，再传递给连杆，又能减少应力集中，避免交变载荷下出现疲劳裂纹。

　　活塞裙部的型线设计采用了中凸变椭圆的结构，常温状态下裙部的横截面不是正圆形，而是沿着活塞销轴线方向直径略小，垂直于活塞销轴线方向直径略大，工作状态下活塞受热膨胀、同时受到侧压力作用产生形变后，裙部会趋近正圆形，保证和气缸壁的贴合均匀，不会出现局部偏磨。裙部的长度设计经过运动校核，保证活塞在上下止点位置时，裙部依然有足够的长度和气缸壁接触，起到可靠的导向作用，避免活塞在气缸内出现倾斜，造成拉缸或者密封失效问题。

　　从设计思路上看，整个活塞的建模过程完全遵循自上而下的装配设计逻辑，先确定气缸内径、活塞行程、压缩比等核心整机参数，再反向推导活塞的各个尺寸：先确定活塞总高，再依次划分环槽位置、销孔中心高度、裙部长度，每一处特征的尺寸公差都和实际加工工艺匹配，比如活塞销孔的尺寸精度要求达到IT5级，表面粗糙度要求Ra0.8以下，建模时就预留了对应的精加工余量，方便后续生成工程图直接指导生产。同时建模过程中充分考虑了轻量化需求，在保证结构强度满足最大爆发压力要求的前提下，尽可能去除非受力区域的材料，降低活塞的整体质量，减少曲轴的平衡配重需求，提升发动机的响应速度。

　　在实际装机验证的场景下，这套活塞结构能够适配常规的铝合金铸造加工工艺，壁厚均匀性满足铸造的工艺要求，不会出现局部过厚造成的铸造缩孔缺陷，所有的过渡圆角都符合加工刀具的路径要求，不需要额外的特殊工艺就能实现批量生产。活塞和连杆、活塞环、气缸套的配合间隙都经过运动仿真校核，在曲轴全行程运动过程中，不会和气缸盖、气门等周边部件出现运动干涉，能够稳定完成进气、压缩、做功、排气四个冲程的往复动作，可靠传递动力。
