工业用焊接箱体式平行轴减速器结构

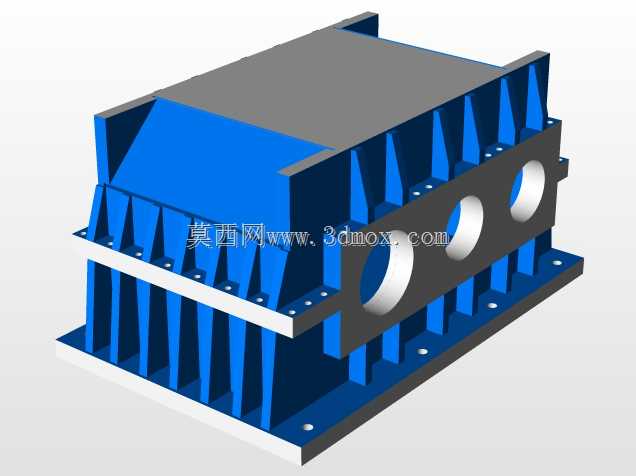

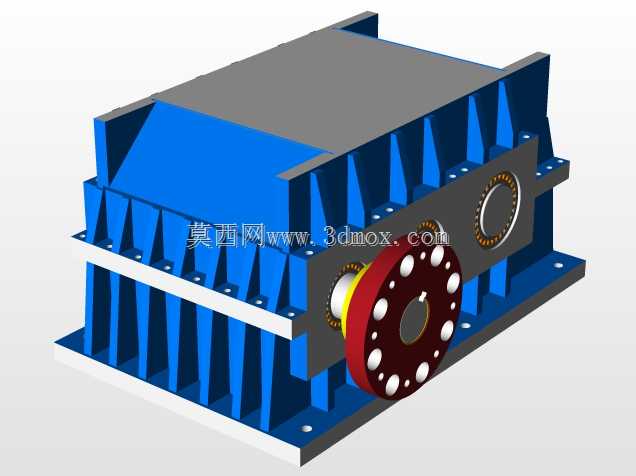

　　在冶金输送线、矿山破碎给料、港口起重提升这类重载连续作业的工况场景里，传动环节的可靠性直接决定整条产线的开机率，这类场景对减速装置的抗冲击能力、安装适配性、长期运行稳定性都有远高于通用轻工设备的要求，本次呈现的这款平行轴式焊接箱体减速器，正是针对这类中重载工业传动场景做的结构设计。不同于常见的小型铸造箱体减速器，这款产品采用上下剖分式焊接钢板箱体结构，箱体外侧布置了多道纵向加强筋，从结构力学角度看，这些加强筋并非装饰性结构，而是直接对应箱体内部轴承座的受力位置，能够在齿轮啮合产生径向载荷、输出轴承受冲击负载时，将局部应力快速分散到整个箱体壁面，避免长期重载下箱体轴承孔位置出现形变，导致齿轮啮合间隙偏移、齿面偏磨甚至断齿的故障。

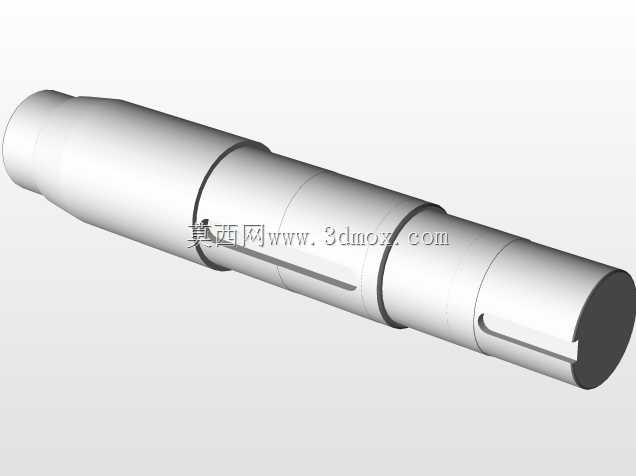

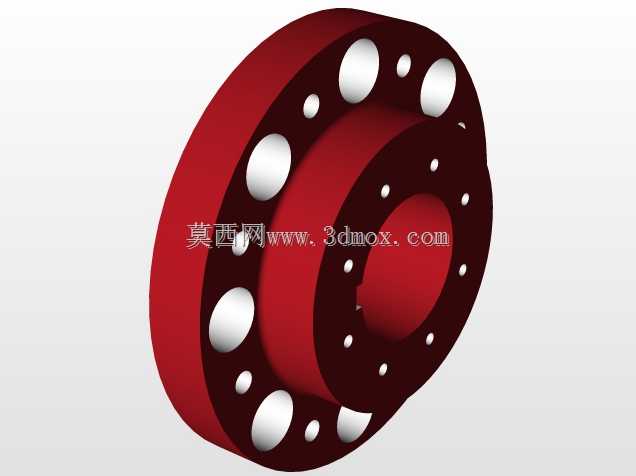

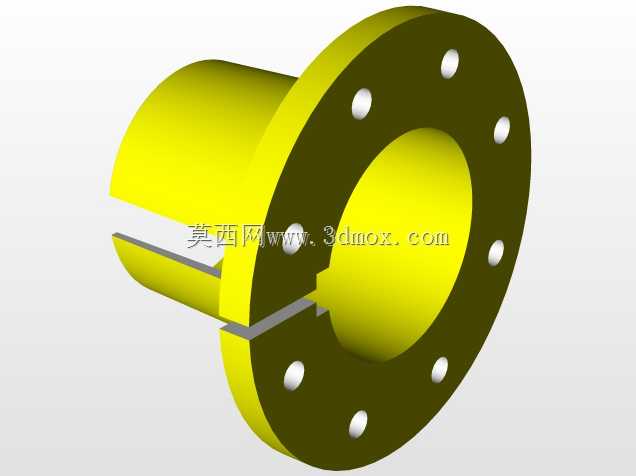

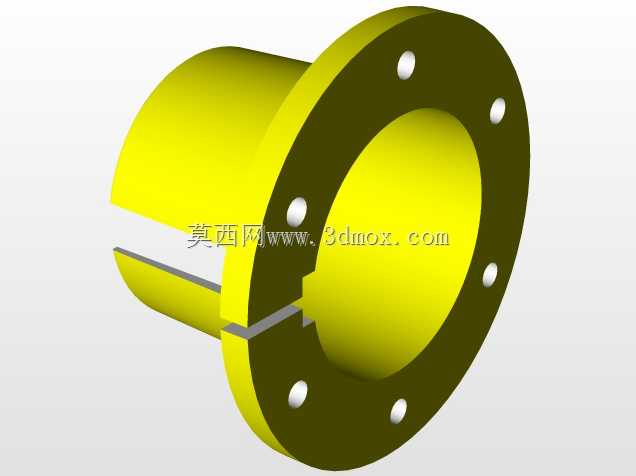

　　从实际安装适配的角度看，这款减速器的安装底座采用整面铣平的法兰式结构，底座上预留的安装孔位按照通用工业减速器的安装孔距做了适配，能够直接替换同安装尺寸的老式铸造箱体减速器，不需要对现有设备的安装基座做二次改造，对于产线升级改造的场景来说，能够大幅缩短现场安装调试的周期。箱体侧面预留的三个轴孔对应平行布置的三根传动轴，输入轴端可以适配不同规格的电机联轴器、皮带轮连接结构，输出轴端可以根据使用需求匹配联轴器、链轮、齿轮等不同的传动连接件，能够适配不同转速、不同扭矩输出的传动需求，比如在皮带输送机场景下可以搭配联轴器直接驱动传动滚筒，在起重设备场景下可以搭配齿轮副驱动卷筒结构，在矿山给料设备场景下可以通过链轮带动链板结构运行。

　　设计这款减速器结构的时候，首先考虑的是重载工况下的箱体刚性问题，没有采用常规的薄壁铸造结构，而是选用中厚钢板焊接成型的方案，焊接完成后再对箱体剖分面、轴承安装孔做整体精加工，既保证了箱体的整体刚性，又避免了铸造箱体容易出现的砂眼、气孔等缺陷导致的箱体渗漏问题；上下剖分的结构设计，也方便后期设备维护的时候，不需要拆解整个减速器的安装底座和外部连接结构，只需要拆开上箱体就可以直接检查内部齿轮、轴承的磨损情况，更换易损件的时候操作空间充足，能够大幅降低现场维护的作业难度。从外形尺寸与安装边界来看，这款减速器的整体轮廓方正，箱体侧面的加强筋没有超出安装底座的边界范围，安装时不需要额外预留侧面的避让空间，

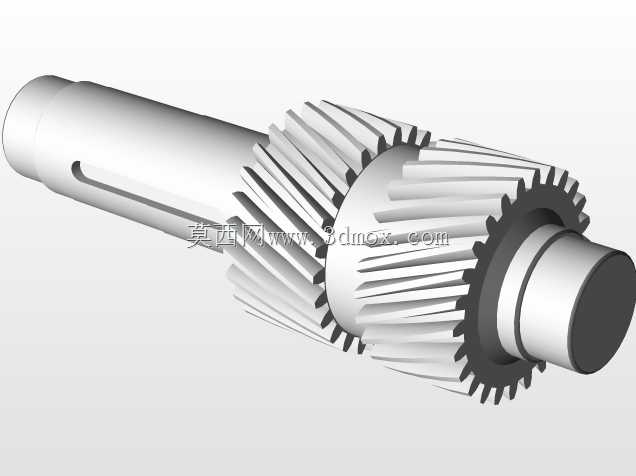

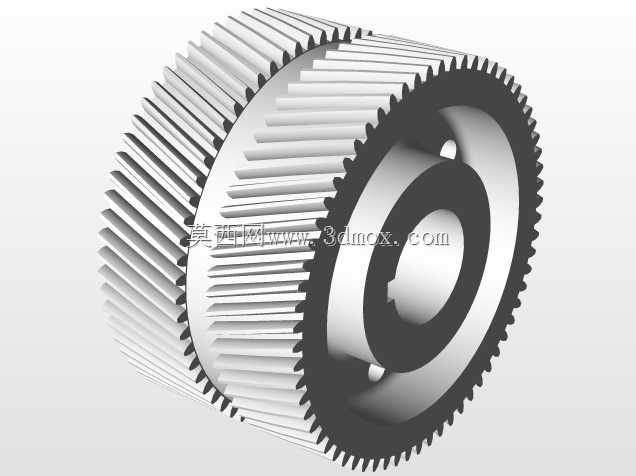

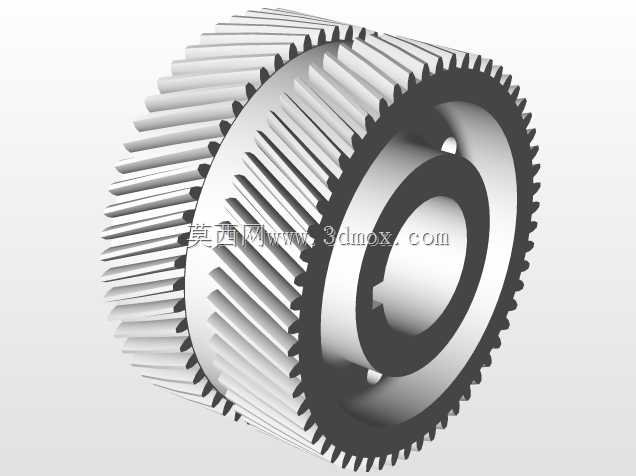

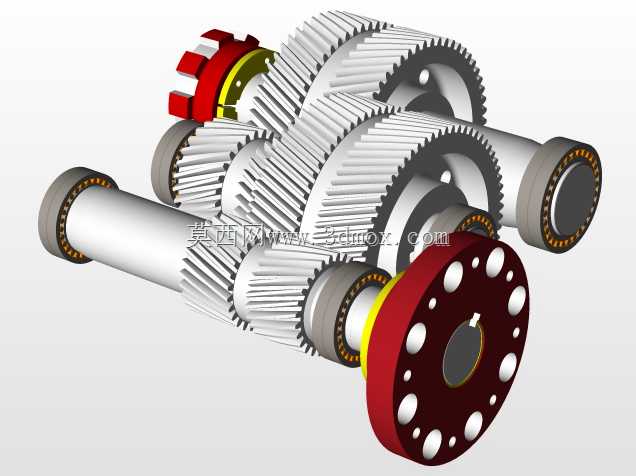

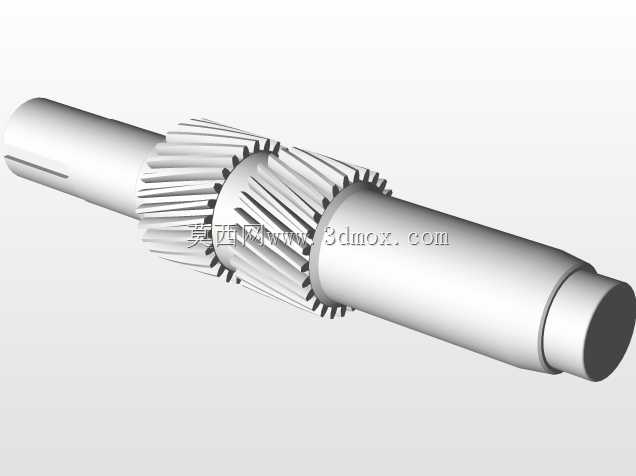

　　对于安装空间紧凑的产线布局来说适配性更强；箱体顶部为平整的盖板结构，预留了透气塞、观察孔的安装位置，日常巡检的时候可以直接通过观察孔查看内部齿轮的润滑情况，不需要拆开箱体；箱体下部预留了油位计、放油螺塞的安装位置，能够实时监控箱体内润滑油的油位高度，换油的时候可以直接通过下部的放油口排空旧油，维护操作十分便捷。在实际传动功能上，这款减速器通过三级平行轴斜齿轮传动实现大减速比的扭矩输出，斜齿轮的啮合重合度更高，传动过程中相比直齿轮运行更平稳，冲击噪音更小，能够承受更高的瞬时冲击载荷，适合重载启停频繁的作业场景；箱体内部的轴承座位置做了同轴度精度的设计管控，保证三根传动轴安装后平行度误差控制在允许范围内，避免齿轮啮合时出现沿齿宽方向的载荷分布不均问题，延长齿轮和轴承的使用寿命。不同于精密伺服场景用的高精度行星减速器，这款减速器的设计导向是工业重载场景的高可靠性与易维护性，所有结构设计都围绕现场使用的实际痛点展开，没有冗余的装饰性结构，每一处加强筋、每一个安装孔位、每一个预留接口都对应实际使用中的具体需求，不管是新设备配套还是老设备的传动部件替换，都能很好地适配。
