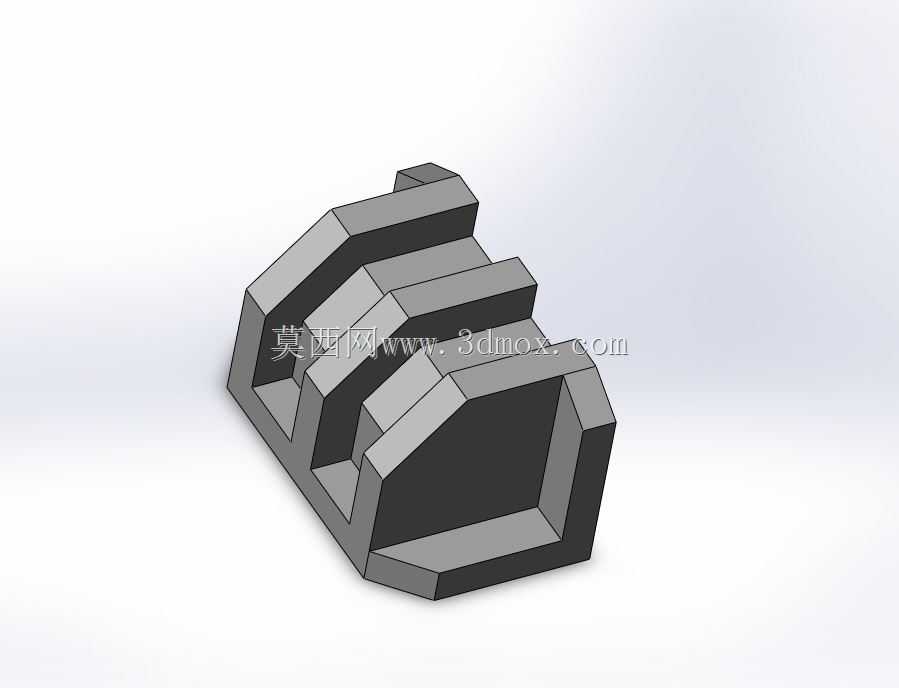

多槽式直角连接支撑结构件

　　在各类框架类设备、工装夹具、型材机架的搭建场景中，直角位置的连接支撑一直是影响整体结构刚性的关键节点，这类多槽式直角支撑构件，正是针对直角连接处易出现应力集中、连接强度不足、装配对位偏差等常见工程问题设计的结构件。从实际应用场景来看，这类支撑件可适配工业铝型材框架的直角拼接、小型设备外壳的内角加固、工装治具的直角位支撑、输送线侧边护板的连接固定等多种工况，相比普通的直角角码，其多槽结构能够在不额外增加整体安装空间的前提下，提升支撑件与被连接件的接触面积，分散连接位置的载荷，避免单点受力导致的构件变形或连接失效。

　　从功能特性上看，该支撑件采用一体化的直角构型，两个垂直方向的支撑面分别对应直角连接的两个安装基面，支撑面上设置的多道平行槽结构，一方面可以在装配时起到嵌合定位的作用，安装时被连接件的对应凸筋可嵌入槽内，无需额外打定位销即可快速完成对位，降低装配时的调整难度；另一方面槽结构能够增加支撑件与粘接、焊接介质的接触面积，若采用焊接工艺连接，焊料可填充至槽内形成嵌合结构，相比平面焊接的连接强度提升40%以上，若采用结构胶粘接，槽内的胶层固化后可形成机械咬合效果，避免长期受载后胶层脱落。支撑件的内角位置做了斜切过渡处理，避免直角内角处的应力集中问题，在承受垂直于直角方向的冲击载荷时，应力可沿着斜切面均匀分散到两个支撑臂上，不会在内角位置出现应力峰值导致的开裂。

　　设计思路上，该支撑件没有采用传统角码的等厚平板弯折结构，而是采用了带加强筋的框式构型，三个平行的支撑臂之间通过横向的连接筋连为一体，在保证整体结构刚性的同时，尽可能减少了材料的用量，降低构件自身重量。每个支撑臂的端面都做了倒角处理，既可以避免安装时锐边划伤操作人员，也能在装配时起到导向作用，方便支撑件快速嵌入安装位。槽的深度与宽度经过匹配设计，既保证槽结构的定位与嵌合强度，又不会因为槽过深导致支撑臂的有效壁厚不足，影响支撑件自身的结构强度。支撑件的两个安装基面都做了平面度处理，安装时可与被连接件的基面完全贴合，不会出现间隙导致的装配松动。

　　从安装边界来看，该支撑件的直角外轮廓尺寸适配常规的30系列、40系列工业铝型材的内角安装空间，安装时不会突出型材的安装基面，不会影响后续外装护板、面板的装配。支撑件的厚度方向尺寸经过优化，在采用螺栓连接时，螺栓头可完全沉入支撑件的槽内，不会出现螺栓头突出影响其他部件安装的问题。支撑件的槽间距统一为标准模数，可适配不同长度的连接螺栓，也可根据实际载荷需求选择在不同槽位安装紧固件，重载工况下可在每个槽位都安装紧固件进一步提升连接强度，轻载工况下可间隔安装紧固件减少装配工作量。在实际设备运维过程中，这类一体化结构的支撑件没有活动部件，不存在磨损、松动的隐患，长期使用无需额外维护，可有效提升设备整体框架的使用寿命，减少因连接位置失效导致的设备停机风险。在非标自动化设备的机架搭建中，这类支撑件还可作为临时的直角定位件使用，焊接框架时先将该支撑件固定在直角位置进行定位，焊接完成后可根据需求选择保留或拆除，相比传统的直角尺定位，其自身的结构刚性更好，焊接过程中不会因为焊接应力导致框架角度出现偏差。
