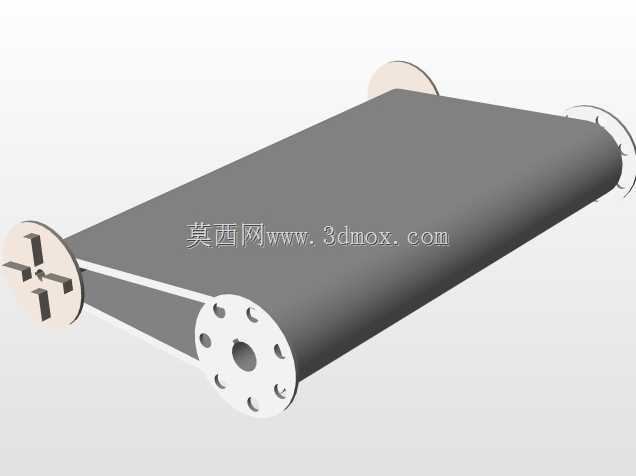

开式平带传动结构三维设计

　　在常规工业传动场景里，开式平带的应用覆盖了从老式机床主轴传动、小型农机动力传递到轻工输送线的辅助传动等多个领域，这类传动结构不像闭式同步带或者V带有封闭的防护壳体，完全裸露在安装空间内，对安装同轴度、张紧调节的容错空间有特定的设计要求。做这个结构的三维建模时，首先要考虑的是实际工况里的安装边界：两个带轮的中心距不能随意设定，要匹配平带的最小弯曲半径，避免带体长期在过小轮径上弯折出现层间剥离，同时带轮的轮缘宽度要比平带标称宽度宽出15到20毫米，抵消安装时两轴平行度误差带来的带体跑偏问题。

　　带轮的结构设计上，轮辐采用多孔辐板式结构，不是为了减重做的造型，而是实际生产里铸造成型时能减少铸件内应力集中，同时安装时可以穿过辐板孔撬动带轮调整轴向位置，轮缘表面做了微中高处理，也就是轮面中间比边缘高出0.5到1毫米，这个细节很多新手建模时容易忽略，实际运转时平带会自动向轮面直径最大的位置对中，不需要额外加挡边就能防止带体滑脱，比加挡边的结构减少了带体边缘的磨损。平带的建模没有做简化的片体处理，而是按照实际叠层帆布带的厚度做了实体建模，带体和带轮的包角按照开式传动的常规要求设定在150度以上，小带轮的包角如果低于这个数值，实际运转时很容易出现打滑丢转，建模时特意把中心距调整到合理区间，保证包角满足传动扭矩的需求，同时预留了张紧轮的安装位置空间，后续如果需要调整张紧力不需要大幅改动整体安装布局。

　　从实际用途来看，这种开式平带结构适合传动中心距较大、传动比要求不严格的场景，相比齿轮传动它能缓冲吸震，遇到过载时带体打滑能保护后端的动力部件不被硬冲击损坏，相比链传动它运转时没有多边形效应带来的脉动冲击，噪音更低，适合对运转平稳性有一定要求但不需要精确传动比的设备。建模时的安装基准设定在两个带轮的中心轴线所在平面，两轴的平行度公差按照机械设计手册里的要求预留了调整间隙，带轮的安装孔做了键槽结构，匹配常用的平键连接尺寸，端面的紧固螺纹孔也按照常规轴端挡圈的安装尺寸做了预留，不需要二次修改就能直接导出工程图用于生产。

　　很多刚接触传动设计的工程师做平带结构时，容易把带体建模成完全张紧的刚性状态，实际上平带传动需要预留一定的初张紧挠度，也就是在带体跨距中点施加规定压力时，带体下沉量为跨距的1%到2%，这个细节在三维装配时做了对应的挠性装配处理，能直观模拟实际安装后的张紧状态，避免后续做运动仿真时出现带体和轮面干涉的问题。另外开式结构的布局特意避开了设备上的润滑点位置，因为平带的橡胶材质接触润滑油后会快速老化溶胀，建模时把带体的运转平面和设备上的油路、润滑脂加注点留出了足够的安全距离，同时带轮的旋转方向也做了对应标识，安装时不会因为转向错误导致带体反向跑偏。

　　从尺寸边界来看，整个传动结构的外轮廓尺寸按照常规中小功率传动的参数设定，带轮的直径匹配1.5到5千瓦的动力传递范围，带体的长度适配常见的设备安装跨距，整体结构没有突出的尖锐棱角，所有辐板孔、轮缘边缘都做了工艺倒角，既符合铸造和机加工的工艺要求，也能避免安装调试时划伤操作人员。整个结构的建模完全遵循实际生产的工艺逻辑，没有为了视觉效果添加无意义的造型，所有结构特征都对应实际的功能需求，不管是用于教学演示、设备方案选型还是直接导出生产图纸，都能直接匹配实际工程需求。
