五级塔轮交叉传动结构设计方案

　　在中小功率变速传动场景中，五级塔轮搭配交叉皮带的结构至今仍有不可替代的应用价值，常见于台式钻床、小型木工车床、老式金属切削机床的主轴变速单元，也会出现在部分轻工输送设备、纺织机械的转速调节模块中，这类结构不需要复杂的换挡齿轮组，依靠皮带在不同直径轮槽间的切换，就能获得多档固定传动比，结构可靠性高，维护成本极低，对车间作业环境的适应性远高于精密齿轮变速结构。

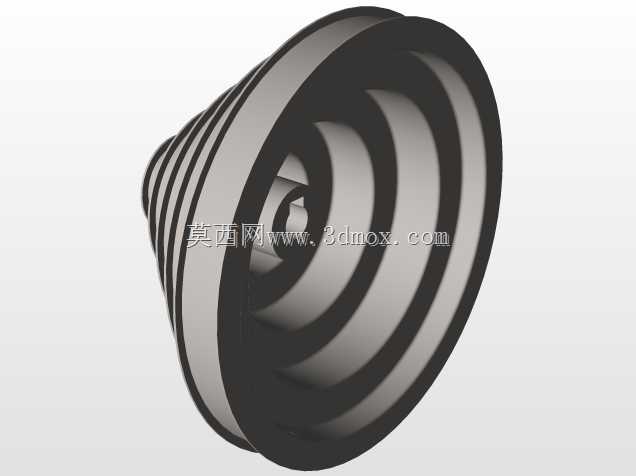

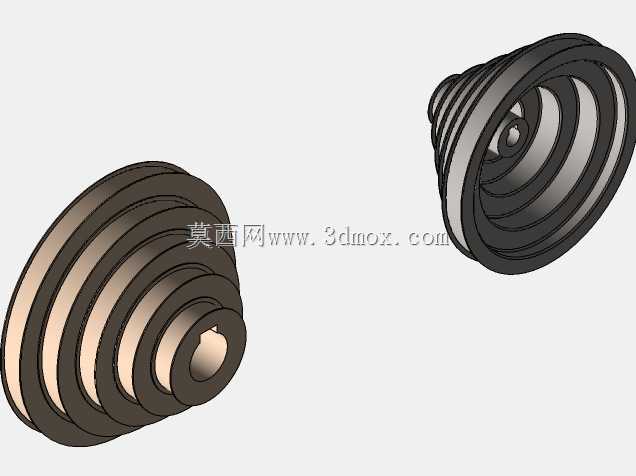

　　这套五级塔轮的轮槽采用等间距梯次排布，从最小端到最大端的直径按固定公比递增，匹配交叉皮带安装时可实现输出轴的五档转速反向输出，交叉带的布置方式相比开口带传动能获得更大的传动比覆盖范围，同时自带换向效果，不需要额外增加惰轮或换向齿轮组就能实现输入与输出轴的反向转动，适合需要主轴正反转切换但对转速精度要求不高的作业场景。设计时需要重点关注轮槽的楔角匹配，常规V型交叉带的轮槽楔角取34度，能保证皮带在张紧状态下与轮槽侧面有足够的接触摩擦力，同时避免皮带嵌入轮槽过深导致的过度磨损。

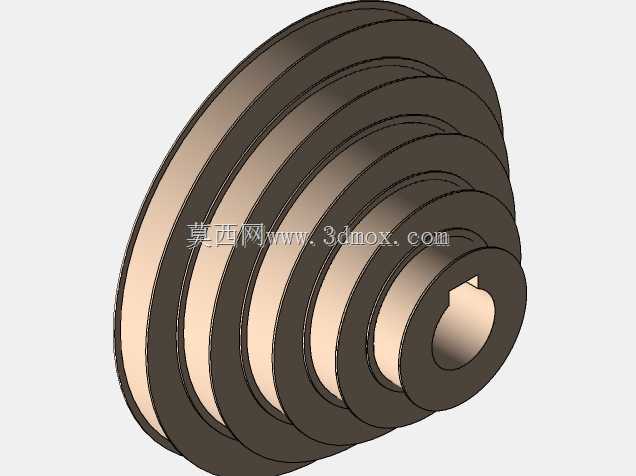

　　从安装边界来看，单组塔轮的轴向安装尺寸控制在120mm以内，轮毂位置预留标准平键键槽，可直接适配直径20mm到35mm范围的常规传动轴，安装时不需要对原有设备的轴系做大规模改造，只需要调整两轴的中心距到适配范围，保证交叉皮带的张紧度处于合理区间即可。需要注意的是交叉皮带在运行过程中带体存在交叉摩擦区域，设计两轴中心距时不能过小，否则会加剧带体的交叉磨损，缩短皮带使用寿命，通常中心距取最大轮径的3到5倍时，带体交叉区域的摩擦损耗处于可接受范围，日常作业中只需要定期检查皮带张紧度，不需要频繁更换易损件。

　　轮体的结构采用辐板式设计，在大直径轮缘位置做了减重处理，既降低了轮体自身的转动惯量，减少变速切换时的冲击，也能节省加工材料，降低整体重量。轮槽的加工精度需要保证每一级轮槽的同轴度误差不超过0.05mm，否则皮带在高速运行时会出现窜动、掉带的问题，影响传动稳定性。在实际选型适配时，需要根据设备的额定传递功率匹配皮带的型号，这套五级塔轮的轮槽尺寸适配Z型V带，可传递的额定功率范围在0.5kW到3kW之间，完全覆盖小型加工设备的动力传递需求。

　　很多初次接触交叉带传动的设计人员容易忽略皮带翻转的问题，也就是带体在运行过程中出现扭转自交的情况，这本质上是两轴平行度误差、轮槽对中偏差、张紧力不均匀共同导致的，在安装调试时需要先校准两轴的平行度，保证各级轮槽的中心面处于同一平面，再逐步调整张紧力，避免单侧过紧导致带体受力不均。这套塔轮结构在设计时已经对轮槽的边缘做了圆角过渡处理，减少皮带运行时的边缘切割损伤，能有效降低皮带翻转故障的发生概率，同时轮体的材质选用HT200灰铸铁铸造，经过时效处理后消除内应力，长期运行不会出现轮体变形的问题，表面做喷漆防锈处理，能适应多粉尘、有少量切削液飞溅的车间作业环境。
