盘形凸轮滚子从动件传动结构

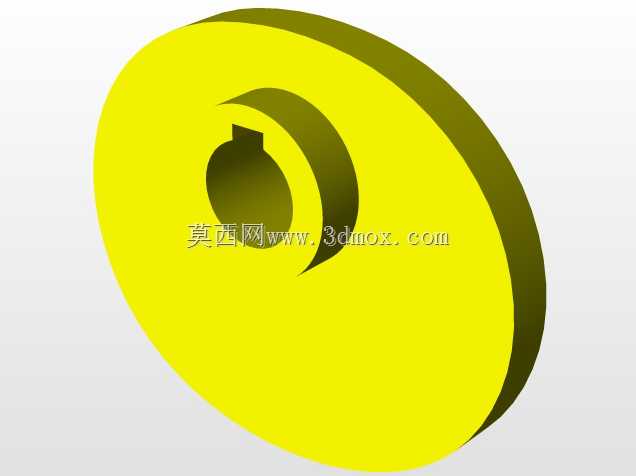

　　在自动化装配线的工位转位机构、包装机械的送料节拍控制单元、轻工设备的周期性动作执行端，这类盘形凸轮滚子从动件结构是实现预设运动规律的核心传动部件，区别于连杆机构的多杆联动特性，凸轮结构仅通过单一轮廓曲面的型线设计，就能让从动件输出精准的往复直线或者摆动动作，不需要额外搭配复杂的联锁控制结构，在中低速、固定节拍的自动化工位上应用占比极高。从实际使用场景来看，这类结构常被布置在设备的传动侧机架上，动力输入轴与凸轮中心孔通过键连接实现周向固定，轴端搭配圆螺母做轴向锁紧，避免凸轮在高速回转过程中出现轴向窜动，影响从动件的行程精度。滚子从动件的设计核心在于端部的滚动摩擦副，相比尖顶从动件的滑动接触，滚子结构能大幅降低接触位置的磨损速率，

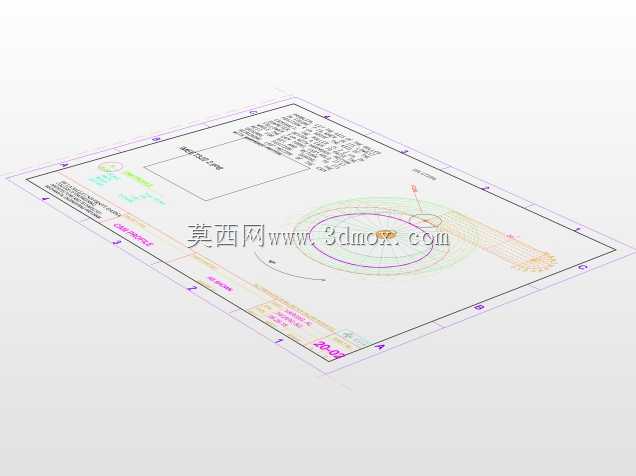

　　不需要频繁停机打磨修复轮廓型线，日常维护仅需定期检查滚子销轴的磨损量、补充润滑脂即可，在连续运转的量产设备上能有效降低运维成本。设计这类凸轮结构时，首先要匹配执行端的动作需求，比如送料工位需要从动件先快速上升接料，再平稳保持托举状态等待加工，最后快速下降复位，对应的凸轮轮廓就需要划分升程段、远休止段、回程段、近休止段四个区域，每个区段的曲率半径都要经过验算，避免出现曲率过小导致的从动件运动卡滞、接触应力过大的问题。轮廓型线的过渡位置要做平滑圆角处理，不能出现尖锐拐点，否则滚子经过拐点位置时会产生刚性冲击，长期运转会导致销轴疲劳断裂，甚至带动整个执行工位出现振动偏移。从安装边界来看，这类盘形凸轮的中心孔直径要匹配常用的传动轴径规格，

　　凸轮的基圆直径设计需要兼顾机架的安装空间，基圆过小会导致轮廓面压力角超过许用值，传动过程中出现自锁卡顿，基圆过大则会占用过多安装空间，增加设备整体的体积冗余。从动件的导路位置要与凸轮中心保持合理的偏置距离，偏置方向要匹配凸轮的回转方向，能有效降低推程段的接触压力角，提升传动效率。滚子的直径选择要小于凸轮轮廓段的最小曲率半径，防止滚子在运动过程中出现运动失真，无法复现设计的运动规律。实际装配过程中，要保证凸轮的回转端面与从动件的运动平面保持垂直，偏差过大会导致滚子与凸轮轮廓出现偏磨，局部接触应力骤升，缩短零件的使用寿命。从动件的导套要选择耐磨的铜基合金材质，导套与从动杆的配合间隙控制在合理范围，间隙过大容易出现从动件摆动，

　　导致滚子与凸轮轮廓接触不良，间隙过小则会增加运动阻力，出现卡滞问题。在设备调试阶段，需要手动盘车检查整个运动行程内滚子与凸轮轮廓的贴合状态，确认没有间隙跳脱、卡滞异响的问题后，再进行空载试运转，逐步提升转速至工作额定值，监测各个位置的振动、温升情况，确保传动过程平稳无冲击。这类结构的运动规律完全由凸轮轮廓决定，一旦加工完成就无法调整动作行程，因此在前期设计阶段就要反复核对执行端的动作时序、行程距离，避免型线加工完成后无法匹配工位需求，造成零件报废。对于有节拍同步要求的多工位设备，凸轮的安装相位要严格与传动系统的其他执行件对齐，通过轴上的相位标记做定位，保证各个工位的动作衔接顺畅，不会出现动作干涉。
