刀口从动件凸轮机构配套传动组件

　　在轻工包装、纺织机械、小型自动化送料设备的间歇传动工位中，这类刀口式从动件是凸轮传动系统里的核心执行构件，区别于常见的滚子从动件、平底从动件结构，刀口接触的形式能在小行程、低负载的高精度间歇动作场景下，实现无侧隙的运动传递，尤其适配凸轮轮廓曲率变化大、升程段斜率陡的定制凸轮设计，不会出现滚子从动件在小曲率轮廓上的运动干涉问题，也不会像平底从动件那样对凸轮轮廓的加工平整度有过高要求。

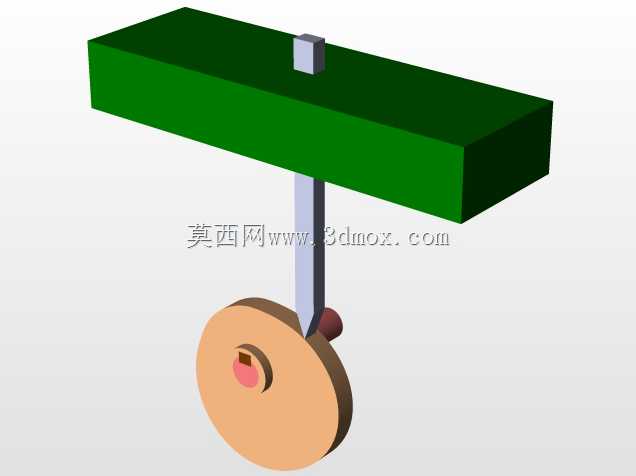

　　从结构设计逻辑来看，这套组件的接触端采用锐边刀口形式，直接与凸轮轮廓面贴合，从动杆身采用矩形截面的导向结构，相比圆形导杆，矩形截面能在往复运动过程中限制自身周向转动，保证刀口始终与凸轮轮廓的母线保持平行接触，避免接触偏载带来的局部磨损加剧。顶部的方形凸台是与上部执行负载的连接接口，可直接卡入执行滑台的对应凹槽内，通过侧面紧定螺钉完成固定，不需要额外设计转接法兰，能压缩整个传动单元的竖向安装空间。下部的凸轮配合轮采用偏心安装结构，轮体与固定基座之间设置有减摩衬套，凸轮转动时，轮廓面持续顶推刀口端，带动从动杆沿竖向导路做往复直线运动，回程依靠上部滑台的复位弹簧提供回位力，保证刀口始终与凸轮轮廓保持贴合，不会出现传动脱开的问题。

　　安装边界方面，从动杆的导向段长度需要满足最大升程的运动余量，设计时导路的有效支撑长度不小于杆身直径的1.5倍，避免运动过程中出现卡滞、偏摆；刀口端的淬火硬度需要达到HRC55-60，降低长期往复接触带来的磨粒磨损，同时凸轮轮廓面的表面粗糙度需要控制在Ra0.8以下，减少接触摩擦阻力。这类构件的实际应用场景多集中在小载荷的工位动作输出，比如小型包装机的封合头驱动、标签送料的间歇顶出、文具装配设备的工件定位顶针驱动，这类场景不需要太大的传动力，但对动作的响应速度、运动轨迹的复现精度有较高要求，刀口从动件的结构简单、加工成本低，运动传递误差小，相比其他形式的从动件更适配这类轻载高精度的工位。

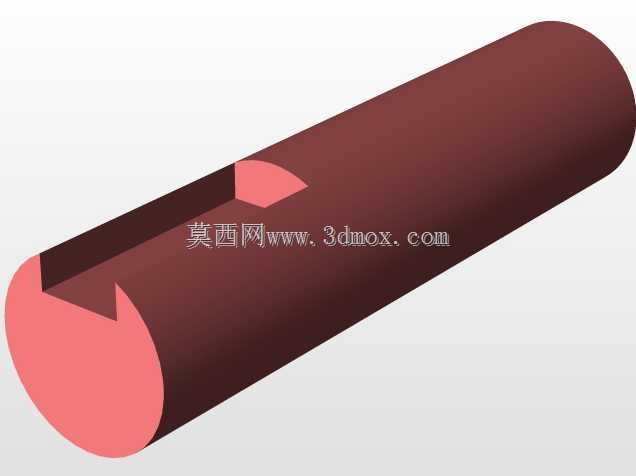

　　设计建模过程中，需要重点校核刀口端与凸轮轮廓的初始接触位置，保证凸轮在基圆位置时，从动件处于最低回程位置，顶部连接凸台的安装面与设备安装基准面的平行度公差控制在0.02mm以内，避免负载安装后出现侧向力，加剧导路的不均匀磨损。杆身与导向套之间的配合间隙选H7/g6的间隙配合，既保证运动顺畅，又不会因为间隙过大产生运动滞后。凸轮与转轴的连接采用平键周向固定，转轴两端的支撑轴承选用深沟球轴承即可满足径向承载需求，因为这类轻载场景下凸轮受到的接触反力较小，不需要额外配置推力轴承。在实际装配调试时，需要在刀口与凸轮的接触面涂抹少量低温润滑脂，降低长期运行的摩擦损耗，同时要定期检查刀口的磨损量，当刀口出现圆角钝化超过0.1mm时，需要及时修磨或者更换从动件，避免因为接触形式变化导致运动轨迹偏移，影响工位动作的准确性。
