盘形凸轮轮廓曲线结构设计方案

　　在自动化装配、轻工包装、纺织机械这类需要实现周期性往复动作的设备里，凸轮机构是实现预设运动规律最可靠的机械结构之一，不需要复杂的电控编程，仅通过轮廓曲面的形状就能直接驱动从动件完成升程、远休止、回程、近休止的完整动作循环，在高速运转工况下的动作一致性远高于普通连杆机构，尤其适合节拍固定的连续生产设备。这套凸轮轮廓的设计，核心围绕从动件的运动需求展开，首先要匹配对应工位的动作时序：比如在包装机的送料工位，需要从动件在0-120度转角范围内平稳抬升推送物料，120-180度保持静止等待物料就位，180-270度快速回程避让后续工位，270-360度保持静止等待下一个循环，整个轮廓的曲线段全部采用高阶多项式过渡，避免刚性冲击和柔性冲击，

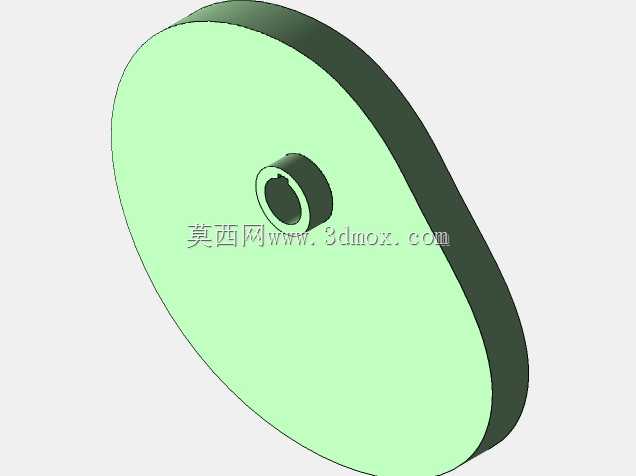

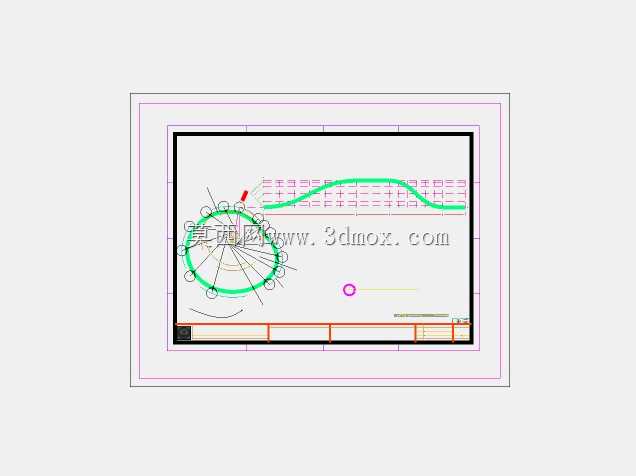

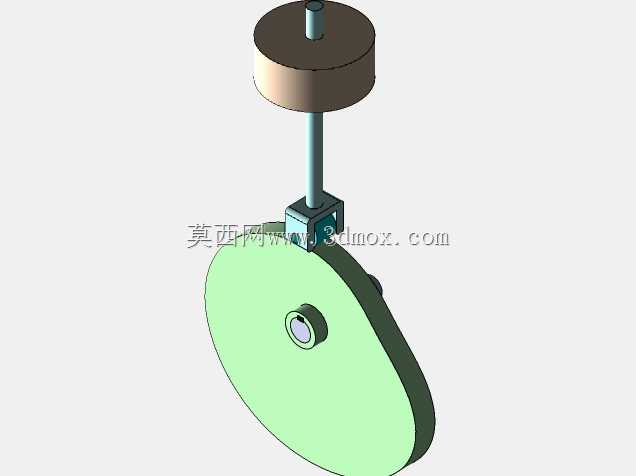

　　减少设备高速运转时的振动和噪音。从结构边界来看，该盘形凸轮的基圆直径根据安装轴径确定，保证轮毂部分有足够的壁厚传递扭矩，轮廓的最大升程根据从动件的实际行程需求设定，整个凸轮的外轮廓没有突变的拐点，所有曲线段之间平滑相切，加工时可以通过数控铣床一次走刀成型，不需要后续的手工修磨。设计过程中首先要确定从动件的类型，这里匹配的是滚子直动从动件，所以轮廓绘制时需要先做出理论轮廓曲线，再偏移滚子半径得到实际工作轮廓，同时要校验压力角，保证推程段的最大压力角不超过许用值，避免机构出现自锁问题，回程段压力角可以适当放大，因为回程时从动件通常靠弹簧或者自重复位，对力传递效率的要求更低。实际安装时，凸轮通过键连接固定在传动轴上，端面用压盖锁紧，

　　避免高速运转时出现轴向窜动，轮廓表面需要做淬火处理提高耐磨性，因为长期和滚子接触的位置如果出现磨损，会直接导致从动件的运动轨迹出现偏差，影响整个工位的动作精度。在设备调试阶段，只需要调整凸轮和传动轴的周向相对位置，就能微调动作的起始时间，不需要改动其他结构件，对于多工位的回转式设备，多个凸轮可以同轴安装，分别驱动不同的从动件完成各自的动作，整体结构非常紧凑，不需要额外的传动链路。很多新手在设计凸轮轮廓时容易忽略近休止和远休止段的圆弧精度，实际上这两段是保证动作停留稳定性的关键，如果圆弧和基圆或者顶圆不同心，会导致从动件在停留阶段出现微小的窜动，影响工位的定位精度，这套轮廓在设计时特意将休止段的圆弧圆心和凸轮回转中心重合，

　　保证停留阶段从动件的位置完全固定。另外在曲线段的衔接位置，特意做了微小的圆角过渡，避免热处理时出现应力集中导致轮廓开裂，同时也能减少滚子经过衔接位置时的冲击，延长从动件滚子的使用寿命。对于需要调整行程的工况，这套轮廓的设计参数可以直接修改升程数值和运动角分配，快速生成适配不同工位需求的凸轮结构，不需要重新搭建整个设计框架，能大幅缩短非标设备的设计周期。
